Pernah dengar istilah TDC saat ngobrolin soal mesin mobil atau motor? Atau mungkin kamu lagi belajar tentang cara kerja mesin dan nemu singkatan ini? Nah, kalau gitu, kamu ada di tempat yang tepat! TDC itu singkatan dari Top Dead Center, dan ini adalah salah satu konsep paling fundamental sekaligus krusial dalam dunia mesin pembakaran internal. Gampangnya, TDC itu posisi di mana piston mencapai titik paling atas dalam silinder mesin. Yuk, kita bedah lebih dalam kenapa titik ini begitu penting!

Image just for illustration

Menggali Makna TDC: Puncak Gerakan Piston¶

Coba bayangkan sebuah silinder mesin, di dalamnya ada piston yang bergerak naik turun, kan? Nah, Top Dead Center (TDC) adalah momen ketika piston berada di posisi paling tinggi, persis sebelum ia mulai bergerak turun lagi. Ini bukan cuma sekadar titik fisik, tapi juga sebuah referensi waktu yang sangat penting bagi banyak proses di dalam mesin. Gerakan piston ini dihubungkan dengan poros engkol (crankshaft) melalui stang piston (connecting rod). Ketika piston mencapai TDC, stang piston dan poros engkol berada dalam satu garis lurus secara vertikal, menciptakan momen nol rotasi sesaat sebelum perubahan arah.

Kondisi TDC ini terjadi dua kali dalam setiap siklus penuh poros engkol (720 derajat putaran) untuk mesin empat tak. Piston bergerak dari titik paling bawah (Bottom Dead Center atau BDC) ke TDC, lalu kembali lagi ke BDC. Setiap kali piston mencapai TDC, ada serangkaian peristiwa penting yang harus terjadi tepat waktu agar mesin bisa bekerja optimal dan menghasilkan tenaga. Mengerti konsep TDC ini adalah langkah pertama untuk memahami bagaimana mesin mobil atau motor kamu bekerja, berkoordinasi, dan menghasilkan tenaga yang menggerakkan kendaraan.

Kenapa TDC Sangat Penting bagi Mesin?¶

Kamu mungkin bertanya-toba, “Emang kenapa sih titik tertinggi piston ini penting banget?” Jawabannya sederhana tapi fundamental: TDC adalah patokan utama untuk pengaturan waktu (timing) di dalam mesin. Bayangkan mesin sebagai sebuah orkestra. Setiap instrumen (katup, busi, injektor) harus bermain pada waktu yang tepat agar menghasilkan simfoni yang harmonis (tenaga mesin yang mulus). Nah, TDC inilah yang menjadi konduktor utama untuk mengatur semua “musik” tersebut.

Tanpa penentuan TDC yang akurat, berbagai proses vital seperti pembakaran bahan bakar, pembukaan dan penutupan katup, serta penyemprotan bahan bakar akan kacau balau. Ini bisa menyebabkan mesin jadi boros, performanya loyo, bahkan bisa rusak lho! Jadi, TDC ini bukan cuma soal posisi, tapi juga soal presisi yang luar biasa dalam setiap milidetik operasi mesin. Peran TDC sebagai titik referensi timing ini adalah alasan utama mengapa insinyur mesin sangat memperhatikan detailnya, bahkan sampai mendesain sensor khusus untuk mendeteksinya.

TDC dalam Siklus Empat Tak Mesin Pembakaran Internal¶

Mesin pembakaran internal modern yang umum kita temui (bensin dan diesel) mayoritas menggunakan siklus empat tak. Setiap tak punya peran penting dan TDC terlibat di hampir setiap tak, atau setidaknya menjadi titik referensi krusial. Yuk kita bedah peran TDC di masing-masing tak:

1. Langkah Isap (Intake Stroke)¶

Pada langkah ini, piston bergerak dari TDC ke BDC. Katup isap (intake valve) terbuka, menarik campuran udara dan bahan bakar (untuk mesin bensin) atau udara saja (untuk mesin diesel) ke dalam silinder. Meskipun piston bergerak menjauhi TDC, titik ini tetap penting sebagai awal dari siklus dan sebagai penentu kapan katup isap mulai terbuka atau sudah terbuka penuh, sesuai dengan desain timing katup yang telah ditentukan.

2. Langkah Kompresi (Compression Stroke)¶

Setelah mengisi silinder, piston bergerak dari BDC kembali menuju TDC. Pada langkah ini, kedua katup (isap dan buang) tertutup rapat. Campuran udara dan bahan bakar dikompresi hingga mencapai volume minimum di ruang bakar. Tekanan dan suhu campuran ini akan meningkat drastis. Posisi TDC di akhir langkah kompresi adalah momen yang sangat kritis, karena tepat sebelum atau saat piston mencapai titik ini, busi akan memercikkan api untuk memulai pembakaran. Presisi timing pembakaran di sekitar TDC sangat menentukan efisiensi dan tenaga yang dihasilkan mesin.

3. Langkah Tenaga/Kerja (Power Stroke)¶

Ini adalah langkah di mana tenaga dihasilkan! Tepat setelah piston mencapai TDC di akhir langkah kompresi (atau bahkan sedikit sebelum TDC, istilahnya BTDC – Before Top Dead Center), busi menyalakan campuran yang sudah terkompresi. Ledakan pembakaran ini menghasilkan tekanan tinggi yang mendorong piston bergerak ke bawah dari TDC menuju BDC dengan kekuatan penuh. Inilah momen ketika energi kimia dari bahan bakar diubah menjadi energi mekanik yang menggerakkan roda kendaraan kita.

4. Langkah Buang (Exhaust Stroke)¶

Setelah piston mencapai BDC di akhir langkah tenaga, ia bergerak kembali naik dari BDC menuju TDC. Kali ini, katup buang (exhaust valve) terbuka, dan gerakan piston yang naik ini mendorong gas sisa pembakaran keluar dari silinder menuju knalpot. Begitu piston mencapai TDC di akhir langkah buang, katup buang mulai menutup dan katup isap akan mulai membuka lagi, memulai siklus baru. Posisi TDC ini menandai selesainya satu siklus penuh untuk satu silinder.

Setiap gerakan piston menuju dan melewati TDC harus dikoordinasikan dengan sangat presisi. Selisih sedikit saja dalam timing pembakaran atau bukaan katup bisa mengakibatkan performa mesin menurun drastis atau bahkan kerusakan.

Deteksi TDC: Bagaimana Mesin Tahu Piston di Atas?¶

Di era modern, mesin tidak lagi mengandalkan feeling atau mekanik yang mengintip manual untuk menentukan TDC. Ada komponen elektronik canggih yang bertugas mendeteksi posisi piston dengan sangat akurat.

Sensor Posisi Poros Engkol (Crankshaft Position Sensor - CKP)¶

Ini adalah sensor utama yang bertanggung jawab mendeteksi putaran dan posisi poros engkol, termasuk saat salah satu piston mencapai TDC. Sensor CKP biasanya membaca gigi-gigi khusus pada poros engkol atau flywheel (roda gila). Berdasarkan pola pulsa dari gigi-gigi ini, ECU (Engine Control Unit) atau komputer mesin dapat menentukan dengan sangat presisi kapan piston berada di TDC untuk setiap silinder. Informasi dari CKP ini sangat vital untuk mengatur timing pengapian dan injeksi bahan bakar.

Sensor Posisi Poros Bubungan (Camshaft Position Sensor - CMP)¶

Selain CKP, ada juga sensor CMP yang memantau posisi poros bubungan (camshaft). Poros bubungan ini bertugas membuka dan menutup katup. Dengan membandingkan data dari CKP dan CMP, ECU bisa tahu persis piston mana yang sedang di TDC langkah kompresi (dimana kedua katup tertutup) dan piston mana yang di TDC langkah buang (dimana katup buang menutup dan katup isap membuka). Kombinasi data dari kedua sensor ini memungkinkan ECU untuk menjalankan mesin dengan sangat presisi, terutama pada mesin modern dengan Variable Valve Timing (VVT).

TDC versus BDC: Duo Gerakan Piston¶

Sudah jelas ya apa itu TDC. Nah, lawan dari TDC adalah BDC alias Bottom Dead Center. Kalau TDC adalah titik paling atas, maka BDC adalah titik paling bawah yang bisa dicapai piston di dalam silinder. Piston bergerak bolak-balik antara TDC dan BDC. Jarak antara TDC dan BDC inilah yang disebut sebagai langkah piston atau stroke. Semakin panjang langkah piston, semakin besar perpindahan volume silinder (displacement) dan biasanya semakin besar torsi yang bisa dihasilkan pada RPM rendah, meskipun RPM maksimumnya mungkin terbatas.

Memahami hubungan TDC dan BDC adalah kunci untuk mengerti bagaimana mesin mengubah gerakan linear piston menjadi gerakan rotasi pada poros engkol. Setiap revolusi poros engkol (360 derajat) melibatkan piston bergerak dari TDC ke BDC dan kembali lagi ke TDC. Dalam satu siklus empat tak yang membutuhkan dua putaran poros engkol (720 derajat), piston akan melewati TDC sebanyak dua kali dan BDC sebanyak dua kali.

Memperluas Konsep TDC: BTDC, ATDC, dan OV¶

Konsep TDC tidak hanya berhenti pada “titik paling atas”. Untuk memaksimalkan performa dan efisiensi, engineer mesin mengembangkan variasi timing di sekitar TDC:

BTDC (Before Top Dead Center)¶

BTDC adalah singkatan dari Before Top Dead Center. Ini adalah posisi piston yang sedikit sebelum mencapai TDC. Istilah ini paling sering dipakai untuk menjelaskan waktu pengapian (ignition timing) pada mesin bensin. Busi biasanya memercikkan api beberapa derajat sebelum piston mencapai TDC di akhir langkah kompresi. Kenapa begitu? Karena butuh waktu bagi campuran udara-bahan bakar untuk terbakar sepenuhnya dan menghasilkan tekanan maksimal. Dengan memicu pembakaran sedikit lebih awal (BTDC), tekanan puncak pembakaran akan terjadi tepat saat piston melewati TDC dan bergerak turun, sehingga tenaga dorongnya menjadi optimal. Jika pengapian terlalu lambat (ATDC – After Top Dead Center), tenaga yang dihasilkan akan berkurang.

ATDC (After Top Dead Center)¶

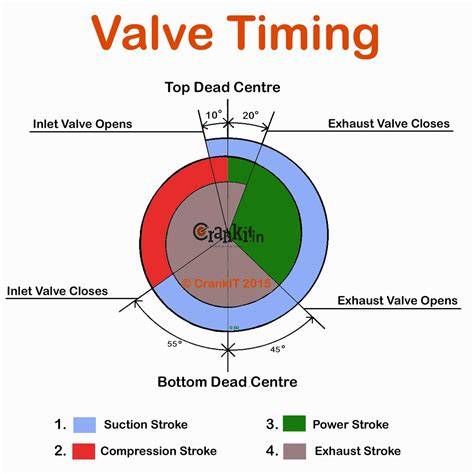

ATDC adalah After Top Dead Center. Ini adalah posisi piston yang sedikit setelah melewati TDC. Konsep ini sering digunakan dalam pengaturan timing katup. Misalnya, katup buang mungkin masih terbuka atau baru mulai menutup beberapa derajat ATDC di awal langkah isap, atau katup isap sudah mulai membuka beberapa derajat BTDC di akhir langkah buang. Hal ini dilakukan untuk menciptakan apa yang disebut overlap katup.

Overlap Katup (Valve Overlap)¶

Overlap katup adalah periode waktu di mana baik katup isap maupun katup buang terbuka secara bersamaan, biasanya terjadi di sekitar titik TDC pada akhir langkah buang dan awal langkah isap. Tujuannya adalah untuk membantu proses “pembersihan” gas buang dan “pengisian” gas baru dengan memanfaatkan inersia aliran gas. Gas buang yang masih bergerak keluar akan menciptakan efek vakum yang membantu menarik masuk campuran udara-bahan bakar baru. Meskipun sedikit gas buang bisa bercampur dengan gas baru, pada RPM tinggi ini sangat efektif untuk meningkatkan efisiensi volumetrik dan performa. Namun, pada RPM rendah, overlap yang terlalu besar bisa menyebabkan performa menurun karena campuran baru bisa langsung terbuang bersama gas buang.

Image just for illustration

Masalah Akibat Timing TDC yang Tidak Tepat¶

Karena TDC adalah patokan utama, jika timingnya meleset, akan ada banyak masalah yang muncul:

• Mesin Sulit Dinyalakan: Jika pengapian tidak tepat di sekitar TDC, mesin bisa mogok atau susah hidup.
• Performa Menurun Drastis: Tenaga mesin loyo, akselerasi lambat, karena pembakaran tidak terjadi pada momen yang optimal.
• Boros Bahan Bakar: Pembakaran tidak efisien akan membuat konsumsi BBM meningkat.
• Mesin Bergetar Kasar (Misfire): Jika ada silinder yang timingnya meleset parah, pembakaran bisa tidak sempurna atau tidak terjadi sama sekali.
• Suara Mesin “Knocking” atau “Pinging”: Ini suara ketukan abnormal yang sangat berbahaya. Terjadi ketika campuran udara-bahan bakar terbakar terlalu cepat atau tidak terkendali, seringkali karena timing pengapian yang terlalu awal (terlalu BTDC) atau masalah kompresi. Jika dibiarkan, bisa merusak komponen mesin.
• Kerusakan Komponen Mesin: Pada kasus paling parah, jika timing meleset sangat jauh (misalnya pada timing belt atau rantai yang putus), katup bisa bertabrakan dengan piston, menyebabkan kerusakan parah pada keduanya.

Tips Merawat Mesin agar Timing Selalu Akurat¶

Sebagai pemilik kendaraan, kamu punya peran penting dalam menjaga akurasi timing mesin:

1. Periksa dan Ganti Timing Belt/Rantai Sesuai Jadwal: Ini komponen vital yang menghubungkan poros engkol dan poros bubungan. Jika longgar atau aus, timing bisa meleset. Ikuti rekomendasi pabrikan untuk penggantian.
2. Gunakan Bahan Bakar yang Tepat: Bahan bakar dengan oktan yang sesuai rekomendasi pabrikan akan mencegah knocking yang bisa mengganggu timing pembakaran.
3. Servis Berkala: Melalui servis rutin, mekanik bisa memeriksa kondisi sensor-sensor penting seperti CKP dan CMP, serta memastikan tidak ada kode kesalahan (trouble code) yang mengindikasikan masalah timing.
4. Perhatikan Tanda-tanda Awal: Jika mesin terasa tidak bertenaga, boros, atau ada suara aneh, segera periksakan ke bengkel terpercaya. Jangan tunda-tunda!

Fakta Menarik Seputar TDC¶

• Akurasi Mikrodetik: Pada RPM tinggi (misalnya 6000 RPM), piston bergerak dari TDC ke BDC dan kembali lagi hanya dalam beberapa milidetik! Sistem timing harus bekerja dengan presisi mikrodetik.
• TDC di Mesin Diesel: Di mesin diesel, tidak ada busi. Pembakaran terjadi karena kompresi tinggi yang menaikkan suhu udara hingga mampu membakar bahan bakar yang diinjeksikan. Injeksi bahan bakar pada mesin diesel juga terjadi sangat dekat dengan TDC di langkah kompresi.
• Evolusi Timing: Dulu, timing pengapian diatur secara mekanis (distributor dengan platina). Kini, semuanya dikendalikan oleh ECU dengan sensor elektronik yang jauh lebih presisi dan bisa diubah secara dinamis sesuai kondisi mesin (RPM, beban, suhu).

Konsep TDC mungkin terdengar teknis, tapi ini adalah jantung dari cara kerja mesin pembakaran internal. Memahami TDC akan membuka pandanganmu tentang betapa canggih dan presisinya sebuah mesin bekerja. Jadi, setiap kali kamu menghidupkan mesin, ingatlah bahwa ada ribuan peristiwa yang berkoordinasi sempurna di sekitar titik paling atas piston itu!

Gimana, sekarang sudah lebih paham kan apa itu TDC dan kenapa penting? Punya pertanyaan atau pengalaman seru soal timing mesin? Yuk, diskusi di kolom komentar di bawah!
