Rangkaian RLC Seri: Panduan Lengkap, Pengertian, dan Cara Kerjanya

Table of Contents

Pernah dengar tentang Resistor, Induktor, dan Kapasitor? Nah, kalau ketiga komponen dasar elektronika ini digabung dalam satu rangkaian dan dihubungkan secara berurutan, itu yang kita sebut sebagai Rangkaian Listrik RLC Seri. Kedengarannya teknis banget ya? Tapi jangan khawatir, kita akan bahas dengan santai dan mudah dimengerti kok! Rangkaian ini punya peran penting banget dalam dunia elektronik dan fisika, dari radio yang kamu dengar sampai charger HP yang kamu pakai sehari-hari.

Image just for illustration

Dasar-dasar Rangkaian RLC Seri: Pengertian Singkat¶

Secara sederhana, rangkaian RLC seri adalah sebuah konfigurasi sirkuit listrik yang terdiri dari tiga komponen pasif utama: Resistor (R), Induktor (L), dan Kapasitor (C), yang semuanya dihubungkan secara seri alias berurutan, satu demi satu. Rangkaian ini biasanya dihubungkan ke sumber tegangan AC (arus bolak-balik), bukan DC (arus searah), karena sifat induktor dan kapasitor yang sangat tergantung pada frekuensi. Interaksi antara ketiga komponen ini menciptakan perilaku listrik yang menarik dan kompleks, terutama dalam menanggapi sinyal frekuensi yang berbeda.

Tujuan utama penggunaan rangkaian RLC seri adalah untuk memanipulasi sinyal listrik berdasarkan frekuensinya. Bayangkan ini seperti sebuah “filter” yang bisa membiarkan frekuensi tertentu lewat atau justru menghalangi frekuensi lain. Kemampuan ini menjadi kunci dalam banyak aplikasi elektronik modern yang kita gunakan setiap hari, seperti menyetel frekuensi radio atau memproses sinyal audio. Memahami bagaimana setiap komponen berkontribusi pada keseluruhan respons rangkaian adalah langkah pertama untuk menguasai konsep ini.

Kenapa Disebut “Seri”?¶

Dalam rangkaian seri, semua komponen disambungkan ujung ke ujung, membentuk satu jalur tunggal untuk arus listrik. Ini berarti arus listrik yang mengalir melalui setiap komponen (Resistor, Induktor, dan Kapasitor) adalah sama besar. Konsep ini sangat fundamental dalam analisis rangkaian seri dan membedakannya dari rangkaian paralel.

Sementara itu, tegangan total pada rangkaian seri adalah jumlah aljabar dari tegangan di setiap komponen. Namun, pada rangkaian RLC dengan sumber AC, kita tidak bisa langsung menjumlahkannya begitu saja karena adanya perbedaan fasa. Nantinya, kita akan mengenal konsep fasor untuk memahami bagaimana tegangan-tegangan ini saling berhubungan.

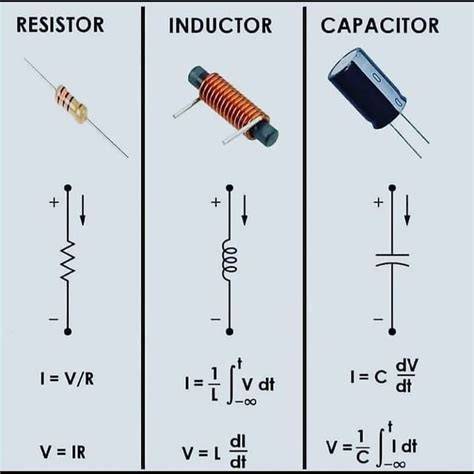

Mengenal Lebih Dekat Komponen R, L, dan C¶

Sebelum masuk ke analisis rangkaiannya, yuk kita pahami dulu masing-masing “pemain” utama dalam RLC seri ini. Setiap komponen punya karakteristik unik yang sangat memengaruhi bagaimana rangkaian berperilaku terhadap arus bolak-balik. Ketiganya memiliki peran krusial dalam menentukan respons frekuensi dari keseluruhan rangkaian.

Image just for illustration

1. Resistor (R)¶

• Apa itu? Resistor adalah komponen pasif yang tugasnya menghambat aliran arus listrik. Ibaratnya seperti keran yang mengatur debit air. Semakin besar nilai resistansi, semakin besar hambatannya.
• Satuan: Ohm (Ω).
• Karakteristik: Resistor tidak peduli dengan frekuensi arus. Hambatannya (resistansi) selalu sama baik untuk arus DC maupun AC. Dalam konteks AC, tegangan pada resistor selalu sefasa dengan arus yang mengalir melaluinya. Ini adalah poin penting yang membedakannya dari induktor dan kapasitor.

2. Induktor (L)¶

• Apa itu? Induktor adalah komponen yang berupa lilitan kawat. Ketika arus listrik melewatinya, induktor akan menyimpan energi dalam bentuk medan magnet. Ini mirip seperti pegas yang menyimpan energi mekanik.
• Satuan: Henry (H).
• Karakteristik: Nah, ini yang menarik. Induktor punya “hambatan” yang disebut reaktansi induktif (X_L). Nilai X_L ini bergantung pada frekuensi arus bolak-balik. Semakin tinggi frekuensi, semakin besar X_L (hambatannya). Rumusnya adalah X_L = 2πfL, di mana f adalah frekuensi dan L adalah induktansi. Tegangan pada induktor akan mendahului arus sebesar 90 derajat.

3. Kapasitor (C)¶

• Apa itu? Kapasitor adalah komponen yang terdiri dari dua pelat konduktif yang dipisahkan oleh bahan dielektrik. Fungsinya untuk menyimpan energi dalam bentuk medan listrik. Think of it as a small rechargeable battery.
• Satuan: Farad (F).
• Karakteristik: Sama seperti induktor, kapasitor juga punya “hambatan” yang disebut reaktansi kapasitif (X_C). Nilai X_C ini juga bergantung pada frekuensi, tapi kebalikannya dari induktor. Semakin tinggi frekuensi, semakin kecil X_C (hambatannya). Rumusnya adalah X_C = 1 / (2πfC), di mana f adalah frekuensi dan C adalah kapasitansi. Tegangan pada kapasitor akan tertinggal dari arus sebesar 90 derajat.

Konsep Dasar dalam Rangkaian RLC Seri¶

Memahami bagaimana Resistor, Induktor, dan Kapasitor berinteraksi dalam rangkaian seri membutuhkan beberapa konsep kunci. Ini akan membantu kita menganalisis perilaku rangkaian ketika dihubungkan ke sumber AC. Interaksi antara hambatan resistif dan reaktansi induktif serta kapasitif inilah yang membuat rangkaian RLC sangat unik.

Arus Listrik¶

Seperti yang sudah disebutkan, dalam rangkaian seri, arus listrik yang mengalir melalui R, L, dan C adalah sama besar pada setiap saat. Ini adalah prinsip dasar yang harus selalu diingat. Jadi, kita bisa menggunakan arus ini sebagai referensi fasa ketika menganalisis tegangan di masing-masing komponen.

Tegangan¶

Meskipun arusnya sama, tegangan di setiap komponen akan berbeda dan memiliki hubungan fasa yang berbeda pula terhadap arus.
* V_R (Tegangan pada Resistor): Sefasa dengan arus (I).
* V_L (Tegangan pada Induktor): Mendahului arus (I) sebesar 90 derajat.
* V_C (Tegangan pada Kapasitor): Tertinggal dari arus (I) sebesar 90 derajat.

Karena perbedaan fasa ini, kita tidak bisa langsung menjumlahkan V_R, V_L, dan V_C untuk mendapatkan tegangan total sumber. Di sinilah fasor berperan.

Fasor: Memvisualisasikan Perbedaan Fasa¶

Fasor adalah representasi grafis dari kuantitas AC (arus dan tegangan) sebagai vektor yang berputar pada diagram kompleks. Panjang vektor menunjukkan nilai puncak atau RMS, sedangkan sudutnya menunjukkan fasa relatif terhadap referensi. Dengan fasor, kita bisa dengan mudah melihat hubungan fasa antara arus dan tegangan di setiap komponen, dan juga mencari tahu tegangan totalnya.

Misalnya, jika kita mengambil arus (I) sebagai referensi pada sumbu horizontal (0 derajat):
* Fasor V_R akan berada di sumbu horizontal (0 derajat).
* Fasor V_L akan berada di sumbu vertikal positif (+90 derajat).
* Fasor V_C akan berada di sumbu vertikal negatif (-90 derajat).

Image just for illustration

Impedansi (Z): “Hambatan” Total Rangkaian AC¶

Karena ada Resistor, Induktor, dan Kapasitor, kita tidak bisa lagi hanya bicara tentang “hambatan” biasa. Dalam rangkaian AC, istilah yang digunakan adalah Impedansi (Z). Impedansi adalah ukuran total oposisi yang diberikan oleh rangkaian terhadap aliran arus bolak-balik. Ini adalah kombinasi dari resistansi (R) dan reaktansi (X_L dan X_C).

Rumus Impedansi Total (Z) untuk RLC Seri:

$Z = \sqrt{R^2 + (X_L - X_C)^2}$

Dari rumus ini, kita bisa melihat bahwa impedansi tidak hanya bergantung pada nilai komponen, tapi juga pada frekuensi karena X_L dan X_C bergantung pada frekuensi. Satuan impedansi juga Ohm (Ω).

Segitiga Impedansi¶

Kita bisa memvisualisasikan impedansi menggunakan segitiga impedansi. Ini adalah segitiga siku-siku di mana:
* Sisi horizontal adalah Resistansi (R).
* Sisi vertikal adalah Selisih Reaktansi (X_L - X_C).
* Hipotenusa adalah Impedansi (Z).

Sudut antara R dan Z pada segitiga ini disebut sudut fasa (φ), yang menunjukkan perbedaan fasa antara tegangan total sumber dan arus total rangkaian. Sudut fasa ini sangat penting untuk memahami sifat induktif atau kapasitif dominan dari rangkaian.

Fenomena Kunci: Resonansi dalam RLC Seri¶

Salah satu fenomena paling menarik dan penting dalam rangkaian RLC seri adalah resonansi. Ini adalah kondisi khusus di mana reaktansi induktif (X_L) sama besar dengan reaktansi kapasitif (X_C).

Kondisi Resonansi:
$X_L = X_C$
$2πf_r L = 1 / (2πf_r C)$

Dari persamaan ini, kita bisa mencari frekuensi resonansi (f_r):
$f_r = 1 / (2π\sqrt{LC})$

Pada frekuensi resonansi ini, impedansi rangkaian RLC seri mencapai nilai minimumnya, yaitu hanya sama dengan resistansi (Z = R). Karena impedansi minimum, arus yang mengalir dalam rangkaian akan mencapai nilai maksimumnya (I_max = V/R). Ini adalah titik di mana rangkaian paling efisien dalam mentransfer energi dari sumber ke beban, atau paling selektif terhadap frekuensi tertentu.

Image just for illustration

Pentingnya Resonansi¶

Fenomena resonansi ini sangat vital dalam banyak aplikasi:
* Sirkuit Penala (Tuning Circuit): Ketika kamu menyetel radio atau TV, kamu sebenarnya sedang mengubah nilai L atau C dalam rangkaian RLC seri (atau paralel) di dalamnya sehingga frekuensi resonansinya cocok dengan frekuensi stasiun yang ingin kamu dengar.
* Filter Frekuensi: Rangkaian RLC seri dapat berfungsi sebagai band-pass filter, yang hanya mengizinkan frekuensi di sekitar frekuensi resonansi untuk lewat, atau band-stop filter, yang memblokir frekuensi resonansi.
* Sensor: Perubahan lingkungan (suhu, kelembaban, tekanan) dapat mengubah nilai L atau C, yang kemudian menggeser frekuensi resonansi dan dapat dideteksi sebagai sinyal.

Faktor Kualitas (Q-Factor) dan Bandwidth¶

Seberapa “tajam” respons resonansi suatu rangkaian diukur dengan Faktor Kualitas (Q-Factor).
$Q = (ω_r L) / R = 1 / (ω_r C R)$
Di mana $ω_r = 2πf_r$.

• Q yang tinggi berarti kurva resonansi sangat tajam, menunjukkan bahwa rangkaian sangat selektif terhadap frekuensi tertentu. Ini ideal untuk aplikasi penalaan radio yang ingin memisahkan stasiun radio yang berbeda dengan sangat jelas.
• Q yang rendah berarti kurva resonansi lebih lebar, menunjukkan selektivitas yang lebih rendah.

Bandwidth (BW) adalah rentang frekuensi di mana daya keluaran berada di atas setengah dari daya puncak (yaitu, arus keluaran berada di atas 70.7% dari arus puncak).
$BW = f_r / Q$

Hubungan antara Q-factor dan bandwidth ini menunjukkan kompromi penting dalam desain filter. Filter yang sangat selektif (Q tinggi) memiliki bandwidth sempit, sedangkan filter dengan bandwidth lebar memiliki Q rendah.

Karakteristik Rangkaian RLC Seri¶

Mari kita lihat bagaimana karakteristik rangkaian RLC seri berubah seiring frekuensi. Ini membantu kita memahami mengapa komponen ini bereaksi berbeda.

1. Ketika Frekuensi (f) < Frekuensi Resonansi (f_r)¶

• Pada frekuensi rendah, nilai X_C akan jauh lebih besar daripada X_L. Ingat, $X_C = 1 / (2πfC)$, jadi semakin kecil f, semakin besar X_C. Sebaliknya, $X_L = 2πfL$, jadi semakin kecil f, semakin kecil X_L.
• Karena X_C dominan, rangkaian akan bersifat kapasitif.
• Tegangan total akan tertinggal dari arus total (sudut fasa φ negatif).

2. Ketika Frekuensi (f) = Frekuensi Resonansi (f_r)¶

• Ini adalah kondisi spesial di mana X_L = X_C.
• Rangkaian akan bersifat resistif murni, karena efek induktif dan kapasitif saling meniadakan.
• Impedansi (Z) minimum (Z = R), dan arus (I) maksimum.
• Tegangan total akan sefasa dengan arus total (sudut fasa φ = 0 derajat).

3. Ketika Frekuensi (f) > Frekuensi Resonansi (f_r)¶

• Pada frekuensi tinggi, nilai X_L akan jauh lebih besar daripada X_C. Semakin besar f, semakin besar X_L, dan semakin kecil X_C.
• Karena X_L dominan, rangkaian akan bersifat induktif.
• Tegangan total akan mendahului arus total (sudut fasa φ positif).

Faktor Daya (Power Factor)¶

Faktor Daya (PF) adalah rasio antara daya nyata (daya yang benar-benar digunakan oleh beban) dan daya semu (daya total yang disuplai oleh sumber). Ini dihitung sebagai cos(φ), di mana φ adalah sudut fasa antara tegangan dan arus.
* Pada resonansi, φ = 0 derajat, sehingga PF = cos(0) = 1 (maksimum). Ini berarti seluruh daya semu diubah menjadi daya nyata, menunjukkan efisiensi tertinggi.
* Ketika rangkaian bersifat kapasitif atau induktif, PF < 1, menunjukkan sebagian daya “hilang” atau tidak dimanfaatkan sepenuhnya.

Aplikasi Rangkaian RLC Seri dalam Kehidupan Sehari-hari¶

Meskipun konsepnya terdengar rumit, rangkaian RLC seri ada di mana-mana lho!

• Penerima Radio dan Televisi: Inilah aplikasi paling klasik. Rangkaian RLC seri (atau paralel) berfungsi sebagai sirkuit penala. Ketika kamu memutar tombol frekuensi atau menekan tombol saluran, kamu sebenarnya sedang mengubah nilai kapasitor atau induktor, sehingga frekuensi resonansi rangkaian cocok dengan frekuensi stasiun radio atau saluran TV yang diinginkan. Ini memungkinkan receiver untuk “mendengar” hanya sinyal dari stasiun tersebut dan mengabaikan sinyal lain.

• Filter Frekuensi: Dalam audio equalizer, misalnya, rangkaian RLC dapat digunakan untuk menekankan atau meredam rentang frekuensi tertentu (bass, treble). Mereka bisa menjadi band-pass filter (meloloskan frekuensi tertentu) atau band-stop filter (menolak frekuensi tertentu). Ini penting untuk membersihkan sinyal dari noise yang tidak diinginkan atau membentuk respons frekuensi yang diinginkan.

• Sistem Komunikasi: Rangkaian RLC digunakan dalam berbagai tahapan transmisi dan penerimaan sinyal. Mereka membantu dalam modulasi dan demodulasi sinyal, memastikan data dikirim dan diterima dengan integritas.

• Sirkuit Detektor dan Osilator: Dalam beberapa desain sirkuit, RLC seri dapat menjadi bagian dari osilator untuk menghasilkan gelombang sinusoidal pada frekuensi tertentu, atau sebagai bagian dari detektor untuk mendeteksi keberadaan sinyal.

• Pemanas Induksi: Meskipun biasanya RLC paralel yang digunakan, prinsip resonansi juga dapat diterapkan dalam pemanas induksi untuk mencapai efisiensi daya yang tinggi pada frekuensi operasi yang spesifik.

Keuntungan dan Keterbatasan Rangkaian RLC Seri¶

Setiap desain sirkuit memiliki pro dan kontranya, termasuk RLC seri.

Keuntungan:¶

• Selektivitas Frekuensi Tinggi: Terutama pada resonansi, rangkaian ini sangat baik dalam memilih atau menolak frekuensi tertentu, menjadikannya ideal untuk aplikasi filter dan penalaan.
• Peningkatan Tegangan (di Induktor dan Kapasitor): Pada resonansi, meskipun tegangan total sumber mungkin rendah, tegangan melintasi induktor dan kapasitor bisa menjadi sangat tinggi (Q kali tegangan sumber). Ini bisa dimanfaatkan dalam aplikasi tertentu, tetapi juga menjadi pertimbangan keamanan.
• Desain Relatif Sederhana: Untuk fungsi filter dasar atau penala, desainnya cukup straightforward.

Keterbatasan:¶

• Sensitif terhadap Toleransi Komponen: Pergeseran kecil pada nilai R, L, atau C akibat toleransi manufaktur atau perubahan suhu dapat menyebabkan pergeseran frekuensi resonansi yang signifikan.
• Respons Transien: Perilaku rangkaian RLC ketika sinyal mendadak berubah atau dihidupkan/dimatikan bisa menjadi kompleks dan menghasilkan osilasi yang tidak diinginkan.
• Kehilangan Daya (pada Resistor): Meskipun Induktor dan Kapasitor adalah komponen penyimpan energi, resistor selalu menghilangkan energi dalam bentuk panas. Pada resonansi, karena impedansi minimum (Z=R), daya yang hilang pada resistor bisa tinggi.

Tips Memahami dan Menganalisis Rangkaian RLC Seri¶

1. Visualisasikan dengan Fasor: Selalu gambar diagram fasor untuk arus dan tegangan. Ini akan sangat membantu dalam memahami hubungan fasa dan melakukan penjumlahan vektor.
2. Pahami Konsep Reaktansi: Ingat bagaimana X_L dan X_C berubah dengan frekuensi. Ini adalah kunci untuk memahami bagaimana rangkaian berperilaku di berbagai frekuensi.
3. Gunakan Aturan Ohm untuk AC: Ingat bahwa $V = I \times Z$, di mana Z adalah impedansi. Ini berlaku untuk seluruh rangkaian, dan $V_R = I \times R$, $V_L = I \times X_L$, $V_C = I \times X_C$ untuk setiap komponen.
4. Latihan Soal: Tidak ada cara lain yang lebih efektif selain banyak berlatih soal untuk menguasai perhitungan impedansi, frekuensi resonansi, dan lain-lain.
5. Simulasi: Gunakan software simulasi sirkuit seperti LTSpice, Proteus, atau bahkan simulator online untuk melihat bagaimana rangkaian RLC seri berperilaku secara real-time saat Anda mengubah frekuensi atau nilai komponen. Ini adalah cara yang bagus untuk membangun intuisi.

Fakta Menarik Seputar RLC¶

• Awal Mula: Komponen R, L, dan C ditemukan dan dikembangkan secara terpisah selama berabad-abad. Resistor sudah dikenal sejak awal percobaan listrik, sedangkan Induktor dan Kapasitor baru mulai dipelajari secara mendalam di abad ke-19 seiring dengan perkembangan teori elektromagnetisme oleh Faraday, Maxwell, dan lain-lain.
• Bencana Resonansi: Salah satu contoh paling terkenal dari efek resonansi yang tidak diinginkan adalah runtuhnya jembatan Tacoma Narrows pada tahun 1940. Angin menyebabkan jembatan berosilasi pada frekuensi resonansi strukturalnya, menyebabkan amplifikasi getaran yang ekstrem dan akhirnya jembatan itu runtuh. Meskipun ini bukan listrik, prinsip fisika di baliknya sama persis. Ini menunjukkan betapa kuatnya resonansi!
• Filter Canggih: Di dunia modern, rangkaian RLC adalah dasar dari analog filter yang masih sangat relevan. Namun, dengan kemajuan teknologi, banyak filter kini diimplementasikan secara digital menggunakan Digital Signal Processing (DSP), meskipun prinsip dasarnya seringkali masih terinspirasi dari filter analog.

Penutup¶

Jadi, rangkaian listrik RLC seri memang bukan sekadar gabungan tiga komponen biasa. Ia adalah pintu gerbang untuk memahami bagaimana sirkuit bisa memilih frekuensi, mengatur sinyal, dan bahkan berkomunikasi. Dari radio antik hingga smartphone paling canggih, prinsip RLC tetap menjadi fondasi penting dalam dunia elektronika. Semoga penjelasan ini membuat kamu tidak lagi bingung, malah jadi lebih tertarik untuk menyelami dunia listrik dan elektronika!

Ada pertanyaan? Atau mungkin ada pengalaman seru kamu tentang rangkaian RLC? Yuk, bagikan di kolom komentar di bawah!
