Mengenal Lebih Dekat: Apa Sih uF pada ELCO Itu? Yuk, Kupas Tuntas!

Table of Contents

Pernahkah kamu membongkar perangkat elektronik seperti power supply, motherboard komputer, atau amplifier audio, lalu melihat komponen berbentuk tabung kecil yang berjejer? Nah, kemungkinan besar itu adalah Elco atau kapasitor elektrolit. Di bodi komponen ini, biasanya ada tulisan seperti “1000uF 25V” atau “47uF 50V”. Angka “uF” itu sering bikin penasaran, kan? Yuk, kita bedah tuntas apa sih artinya uF pada Elco ini dan kenapa penting banget!

Apa Itu Elco (Kapasitor Elektrolit)?¶

Elco, singkatan dari Electrolytic Capacitor, adalah salah satu jenis kapasitor yang paling umum ditemui dalam dunia elektronika. Fungsi dasarnya sama seperti kapasitor lainnya, yaitu menyimpan muatan listrik untuk sementara waktu. Bayangkan saja seperti baterai mini yang bisa diisi dan dikosongkan dengan sangat cepat. Perbedaannya, Elco dirancang khusus untuk menyimpan kapasitas muatan yang jauh lebih besar dibandingkan kapasitor keramik atau film, meskipun dengan beberapa trade-off tertentu.

Konstruksi Elco biasanya terdiri dari dua pelat konduktif yang digulung, dipisahkan oleh lapisan tipis dielektrik, lalu direndam dalam elektrolit cair atau gel. Lapisan dielektrik ini terbentuk secara elektrokimia dari salah satu pelat (anoda), biasanya aluminium. Elektrolit berfungsi sebagai katoda kedua, dan pelat aluminium lainnya biasanya hanya sebagai koneksi. Karena lapisan dielektriknya sangat tipis dan luas permukaannya besar (karena digulung), Elco bisa punya kapasitansi yang sangat tinggi dalam ukuran fisik yang relatif kecil.

Elco sangat vital untuk banyak aplikasi, mulai dari menghaluskan tegangan pada power supply hingga memblokir komponen DC dalam sinyal audio. Karena kemampuannya menyimpan energi yang besar, Elco sering dianalogikan seperti “bank energi” mini dalam sebuah sirkuit.

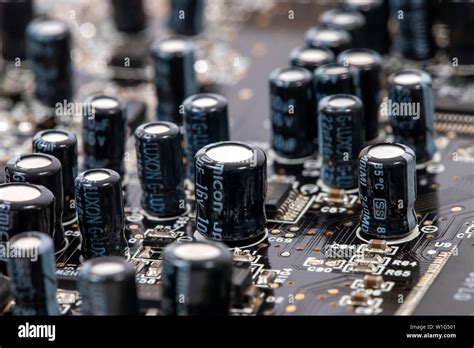

Image just for illustration

Memahami Konsep Kapasitansi dan Satuan uF (Microfarad)¶

Nah, sekarang kita masuk ke inti pembahasan: apa itu uF? uF adalah singkatan dari microfarad, yaitu satuan ukuran untuk kapasitansi. Kapasitansi sendiri adalah ukuran kemampuan sebuah kapasitor untuk menyimpan muatan listrik. Semakin besar nilai kapasitansinya, semakin banyak muatan listrik yang bisa disimpan oleh kapasitor tersebut.

Untuk lebih mudahnya, bayangkan kapasitor itu seperti sebuah ember. Kapasitansi adalah ukuran volume ember tersebut. Ember yang lebih besar (kapasitansi lebih besar) bisa menampung lebih banyak air (muatan listrik) dibandingkan ember yang kecil. Satuan dasar untuk kapasitansi adalah Farad (F), yang dinamai dari ilmuwan Michael Faraday. Satu Farad adalah nilai kapasitansi yang sangat besar, saking besarnya, jarang sekali kita menemukan kapasitor dengan nilai 1 Farad di sirkuit elektronik biasa. Biasanya, kapasitor Farad digunakan pada supercapacitor untuk aplikasi khusus.

Oleh karena itu, di dunia elektronika praktis, kita lebih sering menggunakan sub-satuan dari Farad, yaitu:
* mF (millifarad): 1 mF = 0.001 F (atau 10^-3 F)
* uF (microfarad): 1 uF = 0.000001 F (atau 10^-6 F). Ini yang paling sering kita lihat di Elco!
* nF (nanofarad): 1 nF = 0.000000001 F (atau 10^-9 F)
* pF (picofarad): 1 pF = 0.000000000001 F (atau 10^-12 F)

Sebagai contoh, Elco dengan tulisan 1000uF berarti kapasitor tersebut memiliki kapasitansi 1000 microfarad. Itu sama dengan 0.001 Farad atau 1 millifarad. Jadi, nilai uF pada Elco memberitahu kita seberapa “besar” kapasitas penyimpanan muatan listrik yang dimiliki Elco tersebut.

Berikut adalah tabel konversi satuan kapasitansi untuk memudahkan pemahaman:

Satuan	Simbol	Nilai dalam Farad (F)
Farad	F	1
Millifarad	mF	0.001
Microfarad	uF	0.000001
Nanofarad	nF	0.000000001
Picofarad	pF	0.000000000001

Pentingnya Nilai uF pada Kapasitor Elektrolit¶

Nilai uF pada Elco itu krusial banget dan punya peran besar dalam menentukan fungsi kapasitor dalam sebuah sirkuit. Pemilihan nilai uF yang tepat sangat penting agar rangkaian bisa bekerja sesuai desainnya. Mari kita lihat beberapa aplikasinya:

1. Sebagai Filter (Penghalus Tegangan):
   Di power supply, setelah tegangan AC dari PLN diubah menjadi DC oleh rectifier (penyearah), tegangan DC ini belum sepenuhnya halus, masih ada ripple atau riak-riak kecil yang menyerupai gelombang AC. Di sinilah Elco dengan nilai uF besar berperan penting. Elco akan mengisi muatan saat tegangan puncak dan melepaskan muatan saat tegangan turun, sehingga menekan riak-riak tersebut dan menghasilkan tegangan DC yang lebih stabil dan rata. Semakin besar nilai uF, semakin baik Elco dalam menghaluskan riak dan menjaga tegangan tetap konstan, terutama saat ada perubahan beban.

2. Sebagai Kopling (Coupling) dan Decoupling:
   Dalam sirkuit audio, Elco sering digunakan sebagai kapasitor kopling. Fungsinya untuk melewatkan sinyal AC (audio) sambil memblokir komponen DC yang tidak diinginkan, sehingga satu bagian sirkuit tidak terpengaruh oleh tegangan DC dari bagian lain. Nilai uF yang tepat sangat penting agar frekuensi audio yang diinginkan bisa lewat dengan baik. Kalau terlalu kecil, frekuensi rendah bisa terpotong. Sebaliknya, Elco juga bisa digunakan sebagai kapasitor decoupling atau bypass untuk menyediakan jalur suplai daya yang stabil ke komponen aktif, menyerap gangguan frekuensi tinggi yang mungkin ada pada jalur daya.

3. Sebagai Penentu Waktu (Timing):
   Bersama dengan resistor, Elco membentuk rangkaian RC (Resistor-Capacitor) yang sering digunakan dalam rangkaian timer, osilator, atau delay. Waktu yang dibutuhkan kapasitor untuk mengisi atau mengosongkan muatan sangat bergantung pada nilai kapasitansinya (uF) dan nilai resistansi. Jadi, dengan memilih nilai uF yang berbeda, kita bisa mendapatkan waktu tunda atau frekuensi osilasi yang berbeda pula. Ini banyak dipakai pada rangkaian flip-flop, multivibrator, atau bahkan lampu kedap-kedip.

4. Penyimpan Energi Sementara:
   Elco dengan uF besar dapat menyimpan energi yang cukup signifikan. Contohnya pada flash kamera, Elco akan diisi penuh dan melepaskan semua muatannya dalam waktu singkat untuk menyalakan lampu flash Xenon. Pada aplikasi DC-DC converter, Elco juga membantu menyimpan energi saat tegapan naik turun.

Jika kita salah memilih nilai uF, bisa jadi fatal bagi sirkuit. Misalnya, Elco filter yang terlalu kecil pada power supply akan menghasilkan tegangan DC yang beriak parah dan tidak stabil, menyebabkan perangkat tidak bekerja optimal atau bahkan rusak. Pada sirkuit audio, kapasitor kopling yang salah uF-nya bisa membuat suara menjadi tipis (kekurangan bass) atau bahkan terdistorsi.

Membaca Nilai pada Fisik Elco¶

Membaca nilai pada Elco sebenarnya tidak terlalu sulit, karena biasanya sudah tercetak jelas di badannya. Ada beberapa informasi penting yang harus kamu tahu:

1. Nilai Kapasitansi (uF): Ini adalah angka pertama yang paling menonjol, biasanya diikuti dengan simbol uF, atau kadang cuma angka saja jika sudah jelas konteksnya. Contoh: “470uF”, “1000uF”, “2200uF”. Terkadang ada juga kode huruf seperti “M” untuk micro atau “N” untuk nano, tapi untuk Elco biasanya langsung uF.

2. Tegangan Kerja (V): Ini adalah tegangan DC maksimum yang aman diterima oleh Elco tanpa mengalami kerusakan. Contoh: “25V”, “50V”, “16V”. Sangat penting untuk tidak menggunakan Elco pada tegangan yang melebihi batas ini. Lebih baik pilih Elco dengan tegangan kerja yang sedikit lebih tinggi dari tegangan sirkuit kamu. Misalnya, jika sirkuit bekerja pada 12V, gunakan Elco 16V atau 25V, bukan 10V.

3. Polaritas: Ini adalah hal terpenting untuk Elco jenis polarized (yang paling umum). Elco jenis ini punya kutub positif (+) dan negatif (-) dan harus dipasang dengan benar. Jika terbalik, Elco bisa bocor, bengkak, atau bahkan meledak. Tanda polaritas biasanya ditunjukkan dengan strip atau garis berwarna di sepanjang bodi Elco, dan di strip tersebut ada tanda minus (-) atau panah yang menunjuk ke kaki negatif. Kaki yang lebih panjang biasanya adalah positif (+) dan yang lebih pendek adalah negatif (-), tapi selalu cek tanda di bodi untuk konfirmasi.

4. Suhu Operasi: Beberapa Elco juga mencantumkan suhu operasi maksimum, misalnya “85°C” atau “105°C”. Semakin tinggi suhu operasi, biasanya semakin baik kualitas dan ketahanan Elco tersebut terhadap panas, yang bisa memperpanjang umurnya.

5. Toleransi: Meskipun jarang ditulis eksplisit pada Elco standar, semua kapasitor memiliki toleransi, yaitu seberapa jauh nilai kapasitansi aktual bisa menyimpang dari nilai nominalnya. Untuk Elco, toleransi bisa cukup besar, sekitar ±20% atau bahkan lebih. Ini perlu diperhatikan untuk aplikasi presisi.

Jenis-jenis Kapasitor Elektrolit Berdasarkan Polaritas dan Konstruksi¶

Meskipun yang paling umum adalah Elco aluminium, ada beberapa variasi lain yang perlu kamu tahu:

1. Elco Polarized (Kapasitor Elektrolit Aluminium Polar):
   Ini adalah jenis yang paling sering kita bahas dan lihat. Mereka memiliki polaritas yang jelas (positif dan negatif) dan harus dipasang dengan benar dalam rangkaian DC. Jika polaritas terbalik, arus bocor akan meningkat secara drastis, menyebabkan pemanasan berlebih, pembengkakan, dan akhirnya kegagalan (meledak). Mereka menawarkan nilai kapasitansi yang sangat tinggi untuk ukurannya dan harganya relatif murah.

2. Elco Non-Polarized (Bipolar) atau Kapasitor Elektrolit Aluminium Non-Polar:
   Jenis ini dirancang untuk aplikasi AC di mana tegangan akan berubah polaritas secara berkala, atau dalam rangkaian DC yang membutuhkan kapasitor tanpa polaritas tetapi dengan kapasitansi tinggi. Mereka pada dasarnya adalah dua kapasitor polarized yang dihubungkan secara back-to-back di dalam satu wadah. Karena konstruksinya, mereka lebih besar daripada Elco polarized dengan nilai kapasitansi yang sama dan biasanya lebih mahal. Jarang digunakan dalam sirkuit DC umum.

3. Kapasitor Tantalum:
   Ini juga merupakan jenis kapasitor elektrolit, tetapi menggunakan bahan tantalum sebagai anoda. Kapasitor tantalum menawarkan kapasitansi tinggi dalam paket yang sangat kecil dan punya stabilitas serta karakteristik frekuensi yang lebih baik dibanding Elco aluminium. Namun, mereka juga polarized dan sangat sensitif terhadap tegangan berlebih. Jika tegangan melebihi batasnya, mereka bisa gagal dengan cepat dan bahkan terbakar. Harganya juga lebih mahal. Biasa ditemukan pada perangkat mini seperti ponsel, laptop, atau hearing aid.

4. Kapasitor Polymer:
   Jenis yang relatif baru dan semakin populer. Mereka menggunakan elektrolit padat polimer konduktif alih-alih elektrolit cair. Keuntungannya adalah ESR (Equivalent Series Resistance) yang sangat rendah, umur lebih panjang, dan performa yang lebih stabil pada suhu tinggi. Mereka tidak bocor seperti Elco cair, tetapi harganya lebih mahal. Sering ditemukan pada motherboard komputer modern atau perangkat berkinerja tinggi.

Tips Menggunakan Elco dengan Benar¶

Menggunakan Elco dengan benar adalah kunci untuk memastikan perangkat elektronik kamu awet dan berfungsi optimal.

• Perhatikan Polaritas dengan Sangat Hati-hati: Ini mutlak! Selalu cek tanda di bodi Elco dan diagram skematik atau tata letak PCB sebelum menyolder. Kesalahan polaritas bisa merusak Elco itu sendiri dan bahkan komponen lain di sirkuit.
• Pilih Tegangan Kerja yang Cukup: Pastikan tegangan kerja Elco lebih tinggi dari tegangan maksimum yang akan dialaminya dalam rangkaian. Idealnya, pilih setidaknya 1.5 hingga 2 kali tegangan kerja normal sirkuit. Ini memberi headroom keamanan dan memperpanjang umur Elco.
• Pertimbangkan Suhu Lingkungan: Suhu tinggi adalah musuh utama Elco. Panas dapat mempercepat pengeringan elektrolit dan mengurangi umur Elco secara drastis. Jika rangkaian beroperasi di lingkungan panas, pilih Elco dengan rating suhu tinggi (misalnya 105°C) atau pastikan ada pendinginan yang memadai.
• Perhatikan Ukuran Fisik: Elco dengan uF dan tegangan yang sama bisa memiliki ukuran fisik yang berbeda antar produsen. Pastikan Elco yang kamu pilih muat di ruang yang tersedia pada PCB. Umumnya, Elco dengan uF atau tegangan yang lebih tinggi akan punya ukuran fisik yang lebih besar.
• Cek Kondisi Elco Secara Berkala: Terutama pada perangkat tua, Elco bisa menjadi penyebab utama kegagalan. Cari tanda-tanda fisik seperti bodi yang menggembung (terutama di bagian atas), cairan yang bocor di dasar, atau bau terbakar. Ini adalah indikasi bahwa Elco perlu diganti.

Fakta Menarik Seputar Kapasitor dan uF¶

Dibalik fungsi teknisnya, ada beberapa fakta menarik tentang kapasitor dan satuan uF:

• Asal-Usul Kapasitor: Konsep dasar kapasitor pertama kali ditemukan pada tahun 1745 dengan penemuan Leyden Jar oleh Ewald Georg von Kleist dan Pieter van Musschenbroek. Ini adalah perangkat sederhana yang bisa menyimpan muatan listrik statis.
• Superkapasitor (Ultracapacitor): Tahukah kamu ada kapasitor yang nilainya mencapai ribuan Farad? Kapasitor ini disebut superkapasitor atau ultracapacitor. Mereka digunakan untuk aplikasi penyimpanan energi jangka pendek pada kendaraan listrik, sistem pengereman regeneratif, atau sebagai cadangan daya. Bayangkan, 1 Farad itu setara dengan 1 juta uF!
• Peran Vital di Setiap Gadget: Hampir semua perangkat elektronik yang kamu gunakan, dari ponsel, laptop, TV, sampai mobil, pasti memiliki ratusan (bahkan ribuan) kapasitor di dalamnya, termasuk Elco. Mereka adalah “pekerja diam” yang membuat semuanya berjalan lancar.
• Nilai Toleransi: Elco biasanya memiliki toleransi yang relatif lebar, bisa mencapai ± 20% atau bahkan lebih. Ini berarti Elco 100uF mungkin saja sebenarnya bernilai 80uF atau 120uF. Untuk banyak aplikasi, toleransi ini sudah cukup. Namun, untuk aplikasi presisi (misalnya pada filter audio tertentu), nilai toleransi yang lebih ketat mungkin diperlukan.
• Pengaruh ESR: Selain kapasitansi dan tegangan, ada parameter penting lain pada Elco yaitu ESR (Equivalent Series Resistance). ESR adalah resistansi internal yang dimiliki Elco, dan semakin rendah nilainya, semakin baik performanya, terutama pada frekuensi tinggi dan aplikasi switching power supply. Elco tua atau rusak seringkali memiliki ESR yang tinggi.

Mengukur Kapasitansi Elco dan Mendeteksi Kerusakan¶

Bagaimana sih cara tahu apakah nilai uF Elco masih sesuai atau apakah Elco itu rusak?

1. Menggunakan Multimeter dengan Fitur Kapasitansi:
   Banyak multimeter digital modern punya fitur untuk mengukur kapasitansi. Kamu tinggal atur multimeter ke mode kapasitansi (biasanya ada simbol nF, uF atau ikon kapasitor), lalu hubungkan probe ke kaki-kaki Elco (pastikan Elco sudah kosong muatannya!). Multimeter akan menampilkan nilai kapasitansi. Ingat, pastikan polaritas Elco yang diukur sudah dilepaskan dari rangkaian dan sudah tidak bermuatan.

2. Menggunakan ESR Meter:
   Ini adalah alat khusus yang sangat berguna untuk mengecek kesehatan Elco, terutama Elco aluminium. ESR Meter mengukur Equivalent Series Resistance Elco, yaitu resistansi internal yang muncul pada Elco. Elco yang sehat punya ESR rendah. Elco yang mulai kering elektrolitnya (menua) atau rusak akan punya ESR yang tinggi, bahkan sebelum ada tanda fisik seperti bengkak. Ini sangat penting untuk troubleshooting power supply atau sirkuit yang bermasalah.

3. Tanda-tanda Fisik Kerusakan:

   • Bodi Bengkak/Menggembung: Terutama di bagian atas Elco, seringkali berbentuk silang atau “X”. Ini adalah tanda pasti bahwa elektrolit di dalamnya sudah menguap atau tekanan gas sudah tinggi. Segera ganti!
   • Cairan Bocor: Jika ada cairan berwarna coklat atau hitam di dasar Elco atau di PCB di sekitarnya, itu elektrolit yang bocor. Elco sudah pasti rusak.
   • Berbau: Bau amis atau terbakar bisa jadi indikasi Elco yang overheated atau meledak.
   • Panas Berlebih: Jika Elco terasa sangat panas saat rangkaian beroperasi (padahal tidak ada komponen lain yang panas di dekatnya), bisa jadi ESR-nya tinggi dan Elco bekerja tidak efisien.

4. Gejala di Sirkuit:

   • Tegangan Tidak Stabil: Pada power supply, Elco yang rusak bisa menyebabkan tegangan output beriak atau tidak stabil.
   • Dengung (Hum) di Audio: Elco filter yang rusak di power supply amplifier bisa menyebabkan suara dengung 50Hz/60Hz yang terdengar jelas.
   • Gagal Fungsi Intermiten: Perangkat kadang nyala, kadang tidak, atau butuh waktu lama untuk menyala. Ini bisa disebabkan oleh Elco yang mulai lemah.

Peran Elco dalam Berbagai Aplikasi Elektronik¶

Elco adalah pahlawan tanpa tanda jasa di banyak perangkat elektronik. Berikut beberapa contoh aplikasinya:

• Power Supply Komputer dan TV: Elco berkapasitansi tinggi (biasanya ratusan hingga ribuan uF) bekerja keras untuk menghaluskan tegangan DC dari AC, memastikan komponen-komponen menerima daya yang bersih dan stabil.
• Audio Amplifier: Elco digunakan sebagai kapasitor kopling antar tahap penguatan sinyal, memastikan hanya sinyal audio yang lewat. Mereka juga menjadi bagian penting dari filter power supply untuk meminimalkan noise dan hum yang bisa mengganggu kualitas suara.
• Rangkaian Timer dan Osilator: Dalam rangkaian pewaktu sederhana atau multivibrator, Elco berpasangan dengan resistor untuk menciptakan penundaan waktu atau frekuensi osilasi tertentu, misalnya pada lampu flasher atau sirkuit alarm.
• Sistem Pembakar Otomotif: Beberapa sistem pengapian mobil menggunakan Elco untuk menyimpan energi yang dilepaskan ke koil pengapian untuk menghasilkan percikan busi.
• Konverter DC-DC (Buck/Boost Converters): Dalam konverter daya ini, Elco digunakan sebagai filter input dan output untuk menstabilkan tegangan dan arus saat tegangan diubah naik atau turun.

Perbandingan Elco dengan Kapasitor Lainnya¶

Meskipun Elco sangat serbaguna, bukan berarti ia satu-satunya pilihan. Ada banyak jenis kapasitor lain dengan karakteristik berbeda:

• Kapasitor Keramik: Ukurannya kecil, kapasitansinya rendah (pF hingga nF), non-polarized, dan punya performa frekuensi tinggi yang sangat baik. Cocok untuk bypass frekuensi tinggi atau aplikasi resonansi.
• Kapasitor Film (Mylar, Polyester, Polypropylene): Kapasitansinya sedang (nF hingga beberapa uF), non-polarized, sangat stabil, presisi, dan punya ESR yang rendah. Sering dipakai di sirkuit audio high-fidelity atau filter presisi.
• Kapasitor Mika: Kapasitansi sangat rendah (pF), non-polarized, sangat stabil, toleransi ketat, dan performa frekuensi tinggi yang sangat baik. Digunakan untuk aplikasi RF atau filter presisi.
• Supercapacitor: Seperti yang sudah dibahas, kapasitansi sangat, sangat besar (Farad), tetapi tegangan kerjanya rendah. Digunakan untuk penyimpanan energi jangka pendek.

Singkatnya, Elco (khususnya Elco aluminium polarized) unggul dalam menyediakan kapasitansi tinggi dalam ukuran yang relatif kecil dan biaya terjangkau, menjadikannya pilihan utama untuk aplikasi filter daya dan kopling sinyal di mana polaritas dapat dikelola. Namun, untuk aplikasi frekuensi tinggi, presisi, atau di mana polaritas tidak diizinkan, kapasitor lain mungkin lebih cocok.

Jadi, sekarang kamu tahu kan, arti “uF” pada Elco itu sebenarnya apa dan betapa pentingnya peran komponen ini dalam setiap perangkat elektronik kita. Memahami uF bukan cuma soal angka, tapi juga tentang memahami bagaimana komponen itu bekerja dan kenapa Elco dengan nilai uF yang berbeda dibutuhkan di tempat yang berbeda pula.

Bagaimana menurutmu? Adakah pengalaman menarikmu dengan Elco yang bengkak atau sirkuit yang bermasalah karena salah uF? Yuk, bagikan ceritamu di kolom komentar di bawah!
