GGGL Itu Apa Sih? Mengenal Lebih Dekat dan Manfaatnya!

Table of Contents

Pernahkah kamu bertanya-tanya, apa sih yang bikin lampu bisa menyala atau kenapa ponselmu bisa dicas? Di balik semua keajaiban listrik itu, ada satu konsep fundamental yang punya peran sentral, yaitu Gaya Gerak Listrik atau yang lebih akrab disebut GGL. GGL ini seringkali jadi pondasi awal kita dalam memahami bagaimana listrik itu “bergerak” dan kenapa bisa mengalir dalam sebuah sirkuit. Ibaratnya, GGL ini adalah “pompa” atau “pendorong” yang memberikan energi pada muatan listrik agar bisa beranjak dari satu titik ke titik lain.

Bayangkan saja sebuah sungai. Air bisa mengalir karena ada perbedaan ketinggian, kan? Nah, di dunia listrik, GGL ini bekerja mirip perbedaan ketinggian itu. Ia adalah energi per satuan muatan yang disediakan oleh sebuah sumber listrik, misalnya baterai atau generator, untuk “memaksa” muatan-muatan listrik bergerak. Tanpa GGL, sirkuit listrik akan mati total, seperti sungai tanpa perbedaan ketinggian yang airnya diam saja.

Image just for illustration

Mendalami Definisi GGL: Lebih dari Sekadar Tegangan¶

Meskipun sering disamakan dengan tegangan atau beda potensial, GGL itu punya makna yang lebih spesifik dan fundamental. Secara sederhana, GGL (Gaya Gerak Listrik) adalah jumlah energi yang diberikan oleh sumber (seperti baterai atau generator) kepada setiap satuan muatan listrik untuk mengalir melalui sirkuit. Ini adalah “potensi penuh” yang dimiliki oleh sumber sebelum ada arus yang mengalir keluar dari sumber tersebut.

Definisi yang lebih formal dari GGL adalah energi non-elektrostatis per satuan muatan yang dikonversi menjadi energi listrik dalam sumber. Energi non-elektrostatis ini bisa berasal dari berbagai bentuk, seperti energi kimia pada baterai, energi mekanik pada generator, atau energi cahaya pada sel surya. Satuan GGL sama dengan tegangan, yaitu Volt (V). Satu Volt GGL berarti ada energi sebesar satu Joule yang diberikan kepada setiap satu Coulomb muatan listrik.

Konsep GGL ini sangat penting karena ia menggambarkan kemampuan sebenarnya dari sebuah sumber untuk menghasilkan arus listrik. Ketika kita melihat baterai dengan label “1.5V”, angka 1.5V itu adalah GGL-nya, yaitu dorongan maksimal yang bisa diberikan baterai tersebut kepada muatan listrik. Namun, dalam prakteknya, tegangan yang kita ukur saat baterai digunakan seringkali sedikit lebih rendah dari GGL-nya.

Rumus Dasar GGL (Induksi)¶

Untuk GGL yang dihasilkan melalui induksi elektromagnetik, seperti pada generator, ada rumus khusus yang dikenal sebagai Hukum Faraday tentang Induksi Elektromagnetik. Rumusnya adalah:

ε = -N (dΦ/dt)

Mari kita bedah sedikit rumus ini:
* ε (epsilon) adalah simbol untuk GGL.
* N adalah jumlah lilitan kawat pada kumparan. Semakin banyak lilitan, semakin besar GGL yang bisa dihasilkan.
* dΦ/dt adalah laju perubahan fluks magnetik terhadap waktu. Ini adalah inti dari hukum Faraday: GGL induksi akan muncul jika ada perubahan fluks magnetik yang melewati suatu kumparan.
* Tanda negatif (-) menunjukkan Hukum Lenz, yang menyatakan bahwa arah GGL induksi akan selalu menentang perubahan fluks magnetik yang menyebabkannya. Ini penting untuk memastikan kekekalan energi.

Intinya, GGL induksi ini muncul karena adanya interaksi antara medan magnet dan konduktor yang bergerak relatif satu sama lain. Jadi, bukan hanya baterai saja yang punya GGL, tapi alat-alat yang menghasilkan listrik dari gerakan atau perubahan medan magnet juga memiliki GGL.

Berbagai Sumber GGL: Dari Baterai hingga Sel Surya¶

GGL bisa berasal dari berbagai mekanisme, tergantung bagaimana energi non-listrik diubah menjadi energi listrik. Mari kita lihat beberapa sumber GGL yang paling umum kita temui dalam kehidupan sehari-hari:

1. Baterai dan Akumulator (Reaksi Kimia)¶

Ini adalah salah satu sumber GGL paling familiar. Di dalam baterai atau akumulator (aki), terjadi reaksi kimia yang melepaskan energi. Energi kimia ini kemudian diubah menjadi energi listrik, menciptakan beda potensial atau GGL antara kedua terminal baterai. Proses ini menggerakkan elektron dari satu terminal ke terminal lain melalui sirkuit eksternal.

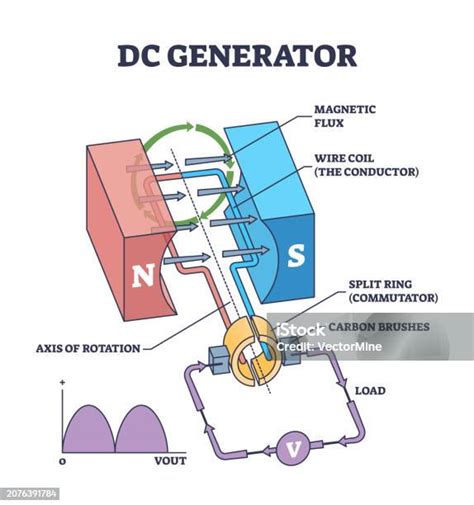

2. Generator (Induksi Elektromagnetik)¶

Generator bekerja berdasarkan prinsip induksi elektromagnetik yang ditemukan oleh Michael Faraday. Dengan memutar kumparan kawat dalam medan magnet, atau memutar magnet di dekat kumparan, terjadi perubahan fluks magnetik. Perubahan fluks ini kemudian menginduksi GGL pada kumparan, yang selanjutnya menghasilkan arus listrik. Inilah prinsip dasar pembangkit listrik tenaga air, uap, atau angin.

Image just for illustration

3. Sel Surya (Efek Fotovoltaik)¶

Sel surya atau panel surya mengubah energi cahaya matahari langsung menjadi energi listrik. Fenomena ini disebut efek fotovoltaik. Ketika foton dari cahaya matahari menumbuk material semikonduktor pada sel surya, elektron-elektron terlepas dan menghasilkan beda potensial atau GGL.

4. Termokopel (Efek Seebeck)¶

Termokopel adalah perangkat yang mengubah perbedaan suhu menjadi energi listrik. Ini didasarkan pada efek Seebeck, di mana GGL dihasilkan ketika ada perbedaan suhu antara dua sambungan dari dua logam yang berbeda. Termokopel sering digunakan sebagai sensor suhu karena kemampuannya menghasilkan tegangan yang proporsional dengan perbedaan suhu.

5. Efek Piezoelektrik¶

Beberapa material kristal, seperti kuarsa, menunjukkan efek piezoelektrik. Ketika material ini ditekan atau diberi tekanan mekanis, ia akan menghasilkan GGL atau beda potensial. Sebaliknya, jika diberi tegangan listrik, material ini akan berubah bentuk. Efek ini dimanfaatkan pada pemantik api gas, mikrofon, dan sensor tekanan.

Setiap sumber GGL ini memiliki cara uniknya sendiri dalam mengubah bentuk energi lain menjadi energi listrik, namun intinya sama: mereka semua menyediakan dorongan awal yang diperlukan untuk menggerakkan muatan listrik.

Hukum Faraday dan GGL Induksi: Otak di Balik Listrik Modern¶

Michael Faraday adalah ilmuwan brilian yang pada tahun 1831 menemukan prinsip di balik sebagian besar pembangkit listrik modern: induksi elektromagnetik. Penemuannya ini adalah dasar dari konsep GGL induksi yang sudah kita bahas sekilas.

Konsep Fluks Magnetik¶

Sebelum memahami Hukum Faraday lebih jauh, penting untuk mengerti apa itu fluks magnetik. Fluks magnetik (Φ) adalah ukuran jumlah garis medan magnet yang melewati suatu area tertentu. Bisa dibayangkan seperti jumlah “garis kekuatan” magnet yang menembus sebuah bidang. Satuan fluks magnetik adalah Weber (Wb).

Hukum Faraday menyatakan bahwa GGL induksi (ε) yang timbul pada suatu rangkaian adalah sebanding dengan laju perubahan fluks magnetik (dΦ/dt) yang dilingkupinya. Semakin cepat fluks magnetik berubah, semakin besar GGL induksi yang dihasilkan. Ingat kembali rumusnya: ε = -N (dΦ/dt).

Hukum Lenz: Arah Perlawanan¶

Tanda negatif dalam rumus Faraday diperkenalkan oleh Hukum Lenz, yang dirumuskan oleh Heinrich Lenz. Hukum ini menyatakan bahwa arah GGL induksi dan arus induksi (jika rangkaian tertutup) akan selalu sedemikian rupa sehingga menentang penyebab yang menghasilkannya. Ini bukan hanya detail teknis, tapi merupakan manifestasi dari hukum kekekalan energi. Jika GGL induksi tidak menentang perubahannya, kita bisa menciptakan energi dari ketiadaan, yang jelas mustahil.

Misalnya, jika kamu mendekatkan magnet ke kumparan, fluks magnetik yang melewati kumparan akan bertambah. GGL induksi yang dihasilkan akan mencoba menciptakan medan magnet yang berlawanan arah dengan magnet yang kamu dekatkan, seolah “mendorong” magnet itu menjauh. Sebaliknya, jika kamu menjauhkan magnet, GGL induksi akan mencoba “menarik” magnet itu kembali.

Aplikasi GGL Induksi¶

Prinsip GGL induksi ini adalah tulang punggung teknologi listrik kita.
* Generator listrik di pembangkit listrik raksasa menggunakannya untuk menghasilkan listrik berskala besar. Turbin memutar kumparan dalam medan magnet, menghasilkan GGL yang sangat besar.
* Transformator (trafo) juga bekerja berdasarkan GGL induksi. Trafo mengubah tegangan listrik dari satu level ke level lain (misalnya, menurunkan tegangan tinggi PLN menjadi tegangan rendah untuk perangkat elektronik) dengan memanfaatkan perubahan fluks magnetik pada kumparan primer yang menginduksi GGL pada kumparan sekunder.
* Induktor dalam rangkaian elektronik, hingga pengisi daya nirkabel, semuanya memanfaatkan GGL induksi ini.

Membedakan GGL dan Tegangan (Beda Potensial): Jangan Tertukar!¶

Ini adalah salah satu poin paling sering bikin bingung dalam listrik. Meskipun keduanya diukur dalam Volt, GGL dan tegangan (beda potensial) adalah dua konsep yang berbeda, meski saling terkait erat.

GGL (Gaya Gerak Listrik):
* Ini adalah energi per satuan muatan yang disediakan oleh sumber itu sendiri, tanpa memperhitungkan hambatan internal sumber.
* GGL adalah potensi maksimum yang bisa diberikan oleh sumber.
* GGL biasanya diukur saat sirkuit terbuka (tidak ada arus yang mengalir), atau pada sumber yang ideal (tanpa hambatan internal).
* GGL adalah penyebab adanya aliran arus. Ibaratnya, ini adalah tekanan pompa saat keran masih tertutup.

Tegangan (Beda Potensial):
* Tegangan, atau beda potensial, adalah perbedaan energi potensial listrik per satuan muatan antara dua titik dalam suatu sirkuit saat arus mengalir.
* Tegangan ini adalah “hasil” dari GGL setelah memperhitungkan hambatan internal sumber dan hambatan beban di sirkuit.
* Tegangan diukur saat sirkuit tertutup (ada arus yang mengalir melalui beban).
* Tegangan adalah “akibat” dari aliran arus melalui suatu komponen atau bagian sirkuit. Ibaratnya, ini adalah tekanan air yang terukur di keran saat air mengalir.

Hubungan Antara GGL dan Tegangan¶

Untuk sumber GGL yang nyata (real), ada yang namanya hambatan internal (r). Hambatan internal ini adalah hambatan yang dimiliki oleh sumber itu sendiri (misalnya, resistansi internal baterai karena bahan kimia dan elektrodanya). Ketika arus (I) mengalir dari sumber, sebagian energi akan hilang atau “terpakai” untuk mengatasi hambatan internal ini.

Maka, tegangan yang tersedia di terminal sumber saat ada arus mengalir (V) akan sedikit lebih rendah dari GGL (ε) aslinya. Hubungannya bisa dirumuskan sebagai:

V = ε - Ir

Di mana:
* V adalah tegangan terminal (beda potensial yang terukur di ujung-ujung sumber saat ada beban).
* ε adalah GGL sumber.
* I adalah arus yang mengalir melalui sirkuit.
* r adalah hambatan internal sumber.

Dari rumus ini, kita bisa lihat bahwa tegangan terminal (V) akan selalu lebih kecil atau sama dengan GGL (ε). Tegangan terminal akan sama dengan GGL hanya jika tidak ada arus yang mengalir (I = 0, sirkuit terbuka) atau jika sumbernya ideal (r = 0). Namun, dalam prakteknya, semua sumber punya hambatan internal.

Misalnya, baterai 1.5V punya GGL 1.5V. Tapi saat dihubungkan ke lampu (beban), karena ada arus mengalir dan baterai punya hambatan internal, tegangan yang terukur di terminal baterai mungkin hanya 1.4V atau 1.3V. Perbedaan 0.1V atau 0.2V itu hilang karena voltage drop pada hambatan internal baterai.

Pentingnya GGL dalam Kehidupan Sehari-hari¶

Tanpa GGL, dunia modern kita tidak akan ada. GGL adalah fondasi bagi semua teknologi listrik dan elektronik yang kita nikmati.

• Penerangan Rumah dan Kota: Generator di pembangkit listrik menghasilkan GGL yang sangat besar untuk mengalirkan listrik ke rumah-rumah dan gedung-gedung.
• Alat Elektronik Portabel: Mulai dari ponsel, laptop, jam tangan pintar, hingga mainan anak-anak, semuanya bergantung pada baterai sebagai sumber GGL untuk beroperasi.
• Transportasi: Mobil listrik dan kendaraan hibrida menggunakan baterai bervoltase tinggi sebagai sumber GGL untuk menggerakkan motor listriknya. Bahkan mobil konvensional pun membutuhkan baterai untuk menyalakan mesin dan sistem kelistrikan.
• Industri: Banyak mesin industri, mulai dari robot hingga alat berat, bergantung pada motor listrik yang digerakkan oleh sumber GGL.
• Pengukuran dan Kontrol: Termokopel yang menghasilkan GGL dari perbedaan suhu digunakan untuk mengukur dan mengontrol suhu dalam proses industri.

Image just for illustration

GGL memastikan bahwa ada “dorongan” awal yang cukup kuat untuk membuat elektron-elektron bergerak dan mengalirkan energi ke berbagai perangkat yang kita gunakan setiap hari. Memahami GGL berarti memahami bagaimana energi diubah dan didistribusikan dalam sistem kelistrikan.

Fakta Menarik Seputar GGL¶

• Asal Kata ‘Electromotive Force’ (EMF): Istilah ini pertama kali diciptakan oleh Alessandro Volta (penemu baterai) pada tahun 1801. Meskipun mengandung kata “force” (gaya), GGL sebenarnya bukan gaya mekanis, melainkan energi per satuan muatan. Nama ini agak menyesatkan dari sudut pandang fisika modern, tapi sudah terlanjur umum digunakan.
• GGL Terbesar yang Pernah Dihasilkan Secara Alami: Petir adalah contoh GGL alami yang paling dahsyat. GGL yang dihasilkan selama badai petir bisa mencapai jutaan Volt, mampu menyebabkan arus ribuan Ampere dalam waktu singkat.
• Standardisasi GGL: Untuk kalibrasi alat ukur tegangan yang sangat presisi, dulu digunakan elemen standar seperti sel Weston. Sel ini menghasilkan GGL yang sangat stabil pada suhu tertentu, dan menjadi referensi internasional untuk Volt hingga tahun 1990an. Sekarang, standar Volt lebih didasarkan pada efek Josephson (fenomena kuantum).
• Peran dalam Sel Saraf: Tubuh kita sendiri juga bekerja dengan prinsip GGL! Potensial membran pada sel saraf, yang merupakan perbedaan potensial listrik di antara bagian dalam dan luar sel, adalah bentuk GGL yang penting untuk transmisi sinyal saraf.

Tips Mengukur GGL (yang Ideal)¶

Mengukur GGL “murni” suatu sumber bisa jadi sedikit tricky karena selalu ada hambatan internal. Tapi, ada cara untuk mendekati nilai GGL sebenarnya:

1. Gunakan Voltmeter Digital: Voltmeter digital modern memiliki impedansi input yang sangat tinggi, artinya mereka menarik arus yang sangat kecil saat mengukur. Ini meminimalkan penurunan tegangan (Ir) akibat hambatan internal sumber.
2. Ukur Saat Sirkuit Terbuka: Cara terbaik untuk mengukur GGL adalah mengukur tegangan terminal sumber saat tidak ada beban yang terhubung, yaitu sirkuit dalam keadaan terbuka. Dalam kondisi ini, arus (I) yang ditarik hampir nol (hanya arus yang sangat kecil untuk voltmeter), sehingga Ir juga mendekati nol. Dengan demikian, tegangan yang terbaca pada voltmeter akan sangat mendekati nilai GGL (V ≈ ε).
3. Hindari Arus Besar: Jika kamu mengukur GGL sambil ada beban yang menarik arus besar, pengukuranmu akan lebih mewakili tegangan terminal (V) daripada GGL murni (ε). Semakin besar arus (I), semakin besar pula penurunan tegangan Ir, sehingga V akan semakin jauh dari ε.

Penting untuk diingat, GGL adalah karakteristik internal sumber energi. Tegangan yang kamu ukur di sirkuit sebenarnya adalah realisasi GGL tersebut setelah memperhitungkan semua kehilangan energi.

Studi Kasus Sederhana: Baterai AA¶

Mari kita ambil contoh baterai AA biasa. Saat kamu membeli baterai baru, labelnya seringkali bertuliskan “1.5V”. Angka 1.5V ini adalah GGL nominal dari baterai tersebut.

• Sirkuit Terbuka: Jika kamu mengukur baterai baru dengan voltmeter digital tanpa menghubungkannya ke perangkat apapun (sirkuit terbuka), kamu mungkin akan mendapatkan pembacaan yang sangat dekat dengan 1.5V, misalnya 1.52V. Ini adalah GGL-nya.
• Sirkuit Tertutup (dengan Beban): Sekarang, bayangkan kamu pasang baterai itu ke dalam senter. Lampu senter menyala, artinya ada arus yang mengalir. Jika kamu bisa mengukur tegangan tepat di terminal baterai saat lampu menyala, kamu mungkin akan melihat angka sekitar 1.3V hingga 1.4V. Penurunan tegangan dari 1.5V ke 1.3V ini adalah akibat dari penurunan Ir karena adanya hambatan internal baterai saat arus mengalir.
• Baterai Habis: Ketika baterai sudah hampir habis, GGL-nya mungkin tidak banyak berubah, tapi hambatan internalnya (r) akan meningkat secara signifikan. Akibatnya, bahkan dengan arus kecil sekalipun, penurunan Ir akan besar, sehingga tegangan terminal (V) akan turun drastis, dan senter pun akan meredup atau mati.

Ini menunjukkan betapa pentingnya GGL dan konsep hambatan internal dalam memahami kinerja sumber daya listrik.

Tabel Perbandingan GGL vs. Tegangan (Beda Potensial)¶

Untuk merangkum perbedaannya, mari kita lihat tabel berikut:

Fitur	GGL (Gaya Gerak Listrik, ε)	Tegangan (Beda Potensial, V)
Definisi	Energi per satuan muatan yang diberikan oleh sumber untuk menggerakkan muatan. Ini adalah “potensi dorong” sumber.	Perbedaan potensial listrik antara dua titik dalam sirkuit saat arus mengalir. Ini adalah “energi yang tersedia” di antara dua titik.
Kondisi Pengukuran	Idealnya diukur saat sirkuit terbuka (tidak ada arus mengalir), atau pada sumber yang ideal.	Diukur saat arus mengalir (ada beban) melalui suatu komponen atau bagian sirkuit.
Penyebab	Transformasi energi non-listrik (kimia, mekanik, panas, cahaya) menjadi energi listrik oleh sumber.	Konsumsi atau perubahan energi potensial listrik oleh komponen sirkuit (resistor, beban) saat arus melewatinya.
Simbol Umum	ε (epsilon)	V (volt) atau ΔV
Keterlibatan Hambatan Internal	Tidak secara langsung memperhitungkan hambatan internal sumber dalam definisi murni.	Sangat dipengaruhi oleh hambatan internal sumber (r) dan hambatan beban (R).
Hubungan	Untuk sumber ideal, V = ε. Untuk sumber nyata, V = ε - Ir	Berdasarkan Hukum Ohm, V = IR (tegangan melintasi resistor).
Peran	Sumber atau pendorong utama aliran listrik.	Penurunan atau kenaikan potensial di sepanjang sirkuit.

GGL adalah kekuatan di balik layar yang memungkinkan semua perangkat listrik berfungsi. Memahami GGL adalah kunci untuk memahami cara kerja listrik, dari baterai kecil di jam tanganmu hingga generator raksasa yang menyuplai listrik ke seluruh kota. Ini adalah konsep fundamental yang menghubungkan berbagai bentuk energi dengan fenomena listrik yang kita manfaatkan setiap hari.

Bagaimana menurutmu, apakah penjelasan tentang GGL ini cukup jelas? Ada pertanyaan atau ingin tahu lebih banyak tentang topik listrik lainnya? Yuk, bagikan pendapatmu di kolom komentar di bawah!
