Panduan Lengkap: Apa Itu DFD? Yuk, Pahami Alur Datamu Lebih Mudah!

Updated: • 0 • min read
Table of Contents

DFD adalah singkatan dari Data Flow Diagram, atau dalam bahasa Indonesia dikenal sebagai Diagram Aliran Data. Ini adalah salah satu alat yang sangat populer dan powerful dalam dunia rekayasa perangkat lunak dan analisis sistem. Bayangkan DFD sebagai peta jalan yang menunjukkan bagaimana data bergerak dan diolah dalam suatu sistem, tanpa perlu pusing mikirin aspek teknis seperti hardware atau software yang dipakai.

Fokus utama DFD adalah pada aliran informasi, mulai dari mana data masuk, melalui proses apa saja data itu diubah, di mana data disimpan, dan ke mana data itu keluar. Dengan DFD, kita bisa melihat sistem secara holistik dan memahami interaksi antar komponennya secara visual. Diagram ini sangat membantu dalam menganalisis kebutuhan sistem, merancang arsitektur data, dan berkomunikasi dengan berbagai stakeholder yang punya latar belakang berbeda.

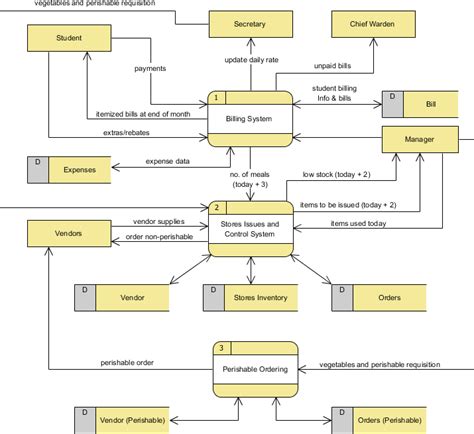

DFD Example
Image just for illustration

Sejarah Singkat DFD: Dari Mana Asalnya?

Konsep DFD ini sebenarnya bukan barang baru, lho! DFD pertama kali diperkenalkan pada tahun 1970-an oleh Lawrence Constantine sebagai bagian dari metodologi structured design. Kemudian, Tom DeMarco dan Chris Gane & Trish Sarson mengembangkannya lebih lanjut, menjadikannya salah satu teknik utama dalam structured analysis. Mereka berdua adalah pionir yang mempopulerkan DFD dan menetapkan notasi standar yang kita kenal sekarang.

Dulu, metodologi pengembangan sistem masih sangat berorientasi pada fungsi dan proses. DFD muncul sebagai solusi untuk memvisualisasikan bagaimana data berperan dalam proses-proses tersebut. Ini membantu para analis dan pengembang untuk punya pandangan yang lebih jelas tentang aliran informasi di dalam organisasi atau sistem yang sedang mereka bangun. Makanya, DFD jadi alat yang fundamental banget di era awal pengembangan sistem.

Elemen-Elemen Dasar dalam DFD

Untuk bisa “membaca” dan membuat DFD, kita perlu paham empat elemen dasarnya. Keempat elemen ini adalah pondasi dari setiap DFD yang kamu temui, nggak peduli seberapa kompleks sistem yang digambarkan. Masing-masing punya perannya sendiri dalam menjelaskan bagaimana data bergerak dan diolah. Mari kita bedah satu per satu biar makin jelas.

1. Proses (Process)

Proses adalah komponen utama yang menunjukkan transformasi data. Ibaratnya, ini adalah “pabrik” mini di mana data masuk, diolah, dan kemudian keluar dalam bentuk yang berbeda atau sudah dimodifikasi. Setiap proses harus punya nama yang jelas dan spesifik, biasanya berupa kata kerja yang menjelaskan aksi, seperti “Validasi Pesanan”, “Hitung Total Belanja”, atau “Cetak Laporan”.

Simbolnya bervariasi tergantung notasi yang dipakai (kita bahas nanti!), tapi umumnya berupa lingkaran atau persegi panjang dengan sudut membulat. Yang penting, proses harus selalu memiliki input data dan menghasilkan output data. Nggak mungkin ada proses yang cuma masukin data tapi nggak ngeluarin apa-apa, atau sebaliknya.

2. Arus Data (Data Flow)

Arus data, atau data flow, adalah pipa yang mengalirkan data dari satu komponen ke komponen lain. Ini digambarkan dengan panah yang menunjukkan arah pergerakan data. Setiap arus data juga harus punya nama yang jelas, yang menggambarkan data apa yang sedang mengalir. Contohnya bisa “Informasi Pelanggan”, “Data Produk”, atau “Laporan Penjualan”.

Arah panah sangat penting karena menunjukkan siapa yang mengirim dan siapa yang menerima data. Data bisa mengalir dari entitas eksternal ke proses, dari proses ke data store, antar proses, dan seterusnya. Ingat, data flow cuma nunjukkin data itu sendiri, bukan kontrol atau trigger kejadian.

3. Penyimpanan Data (Data Store)

Penyimpanan data, atau data store, adalah tempat di mana data diam dan disimpan untuk sementara atau permanen. Anggap saja ini seperti lemari arsip atau database tempat sistem bisa mengambil atau menyimpan informasi. Contohnya bisa “Database Pelanggan”, “File Inventaris”, atau “Tabel Transaksi”.

Simbolnya juga bervariasi, tapi seringkali digambarkan sebagai dua garis paralel atau bentuk elips terbuka di salah satu sisi. Data store tidak melakukan proses apa-apa, ia hanya menyimpan data. Data bisa masuk ke data store (disimpan) atau keluar dari data store (diambil).

4. Entitas Eksternal (External Entity / Terminator)

Entitas eksternal, atau kadang disebut terminator atau source/sink, adalah aktor di luar sistem yang berinteraksi dengannya. Mereka bisa jadi sumber data bagi sistem atau penerima data dari sistem. Contoh entitas eksternal bisa berupa “Pelanggan”, “Supplier”, “Bank”, atau “Departemen Keuangan”.

Simbolnya umumnya berupa persegi panjang. Entitas eksternal itu di luar lingkup sistem yang sedang kita analisis, jadi mereka nggak punya proses internal yang digambarkan di DFD. Mereka cuma “berinteraksi” di batas sistem. Ini membantu kita tahu siapa saja yang terlibat dan bagaimana mereka berhubungan dengan sistem kita.

Tingkatan DFD (Leveling): Melihat Sistem dari Berbagai Sudut

Salah satu keunggulan DFD adalah kemampuannya untuk digambarkan dalam berbagai tingkatan atau level. Ini mirip seperti peta yang bisa kita zoom in atau zoom out. Kita bisa melihat gambaran besar sistem, lalu memperincinya sampai ke detail proses terkecil. Konsep ini disebut leveling atau dekomposisi.

1. Diagram Konteks (Level 0 DFD)

Ini adalah level DFD paling tinggi dan paling umum. Diagram konteks hanya menunjukkan satu proses tunggal yang mewakili seluruh sistem. Proses tunggal ini adalah “Kotak Hitam” sistem kita. Tujuannya adalah untuk menunjukkan batasan sistem dan interaksi utamanya dengan entitas eksternal.

Di level ini, kita bisa melihat siapa saja aktor yang berinteraksi dengan sistem dan data apa saja yang masuk atau keluar. Sederhana, tapi krusial untuk memberikan gambaran besar tanpa terjebak detail. Ini sangat membantu stakeholder non-teknis untuk memahami tujuan utama sistem.

2. DFD Level 1

Setelah punya diagram konteks, kita bisa “membuka” kotak hitam itu dan melihat proses-proses utama di dalamnya. DFD Level 1 adalah dekomposisi dari proses tunggal di diagram konteks. Di level ini, proses-proses utama sistem mulai terlihat, dan bagaimana data mengalir di antara mereka.

Setiap proses di Level 1 ini biasanya mewakili fungsi bisnis utama atau modul besar dari sistem. Data store juga mulai muncul di level ini. Penting untuk memastikan bahwa aliran data di Level 1 ini “seimbang” dengan aliran data di Diagram Konteks (konsep balancing).

3. DFD Level N (Level 2, Level 3, dst.)

Jika proses di Level 1 masih terlalu kompleks, kita bisa terus memperincinya ke level-level berikutnya: Level 2, Level 3, dan seterusnya. Ini adalah proses dekomposisi berulang hingga proses-proses menjadi cukup detail dan mudah dipahami. Setiap proses di level sebelumnya bisa dipecah menjadi sub-proses di level berikutnya.

Misalnya, proses “Kelola Pesanan” di Level 1 bisa dipecah menjadi “Validasi Pesanan”, “Proses Pembayaran”, “Perbarui Stok”, dan “Kirim Konfirmasi” di Level 2. Semakin dalam levelnya, semakin detail proses yang digambarkan. Ini sangat membantu dalam merancang modul program dan database secara spesifik.

Konsep “Balancing” (Keseimbangan)

Keseimbangan adalah prinsip penting dalam DFD leveling. Ini berarti input dan output data dari suatu proses di level yang lebih tinggi harus sama dengan total input dan output dari sub-prosesnya di level yang lebih rendah. Misalnya, jika proses “Kelola Pesanan” di Diagram Konteks menerima “Data Pesanan” dan mengeluarkan “Struk”, maka di DFD Level 1 yang merupakan dekomposisi dari proses tersebut, total input data ke semua sub-proses harus mencakup “Data Pesanan” dan total output data dari semua sub-proses harus mencakup “Struk”. Ini memastikan konsistensi dan integritas diagram di seluruh tingkatan.

Peran DFD dalam Pengembangan Sistem

DFD bukan cuma pajangan, tapi alat kerja yang sangat berguna sepanjang siklus hidup pengembangan sistem. Dari tahap awal sampai dokumentasi, DFD punya peran krusial.

1. Analisis Kebutuhan

Di tahap awal, DFD membantu analis sistem untuk memahami sistem yang ada (as-is system) dan sistem yang diinginkan (to-be system). Dengan memodelkan aliran data, analis bisa mengidentifikasi kebutuhan fungsional dan non-fungsional secara lebih akurat. Ini juga membantu menemukan potensi masalah atau inefisiensi dalam sistem yang sedang berjalan.

2. Desain Sistem

Setelah kebutuhan diidentifikasi, DFD menjadi panduan untuk merancang arsitektur sistem. Bagaimana data akan disimpan? Proses apa saja yang perlu dibuat? DFD membantu perancang sistem membuat keputusan tentang struktur database, modul-modul program, dan bagaimana mereka akan berinteraksi.

3. Komunikasi Tim

DFD adalah bahasa visual yang universal. Tim pengembang, manajer proyek, dan stakeholder bisnis bisa dengan mudah memahami DFD tanpa perlu latar belakang teknis yang mendalam. Ini memfasilitasi komunikasi, mengurangi kesalahpahaman, dan memastikan semua orang punya pemahaman yang sama tentang sistem yang akan dibangun.

4. Dokumentasi

Setelah sistem dibangun, DFD menjadi bagian penting dari dokumentasi proyek. Ini berfungsi sebagai referensi yang jelas tentang bagaimana sistem bekerja, bagaimana data mengalir, dan komponen apa saja yang terlibat. Dokumentasi yang baik sangat membantu untuk pemeliharaan sistem, troubleshooting, dan pengembangan di masa mendatang.

Kelebihan dan Kekurangan DFD

Seperti alat lainnya, DFD punya sisi positif dan negatifnya. Penting untuk mengetahui keduanya agar kita bisa menggunakan DFD secara bijak.

Kelebihan DFD

  • Mudah Dipahami: Karena sifatnya yang visual dan sederhana, DFD mudah dipahami oleh berbagai kalangan, baik teknis maupun non-teknis. Ini membuatnya jadi alat komunikasi yang efektif.
  • Fokus pada Data: DFD secara spesifik menyoroti bagaimana data bergerak dan diolah, yang sangat penting dalam sistem informasi. Ini membantu memastikan tidak ada data yang hilang atau proses yang tidak memiliki input/output yang jelas.
  • Visualisasi yang Jelas: Memberikan gambaran yang komprehensif tentang aliran data dalam sistem, membantu mengidentifikasi bottleneck atau redundansi data.
  • Mendukung Modularitas: Konsep leveling memungkinkan dekomposisi sistem yang kompleks menjadi bagian-bagian yang lebih kecil dan mudah dikelola. Ini memfasilitasi pengembangan modular dan divide-and-conquer.

Kekurangan DFD

  • Tidak Menunjukkan Kontrol Flow: DFD hanya menunjukkan aliran data, bukan urutan eksekusi (kapan suatu proses dijalankan) atau logika kondisi (IF-THEN-ELSE). Untuk itu, kita butuh alat lain seperti Flowchart atau Activity Diagram.
  • Bisa Terlalu Detail: Jika dekomposisi dilakukan terlalu dalam, DFD bisa menjadi sangat rumit dan sulit dipahami. Ada batasan seberapa detail yang perlu digambarkan.
  • Sulit untuk Sistem Real-time: Karena DFD tidak menunjukkan aspek waktu atau trigger, sulit untuk menggambarkan sistem yang sangat sensitif terhadap waktu atau peristiwa.
  • Kurang Fokus pada Aspek Non-fungsional: DFD tidak secara langsung menggambarkan kebutuhan non-fungsional seperti keamanan, kinerja, atau user interface.

Simbol-simbol DFD (Notasi): Dua Aliran Utama

Seperti yang sudah disinggung, ada dua notasi DFD yang paling sering digunakan, yaitu Yourdon-DeMarco dan Gane & Sarson. Keduanya punya tujuan yang sama tapi dengan sedikit perbedaan di simbolnya.

1. Notasi Yourdon-DeMarco

  • Proses: Digambarkan dengan lingkaran atau gelembung.
  • Penyimpanan Data: Digambarkan dengan dua garis paralel (satu garis di atas dan satu garis di bawah dengan nama di antaranya).
  • Entitas Eksternal: Digambarkan dengan persegi panjang.
  • Arus Data: Digambarkan dengan panah.

Notasi ini lebih banyak digunakan di lingkungan akademis dan sering menjadi standar awal pembelajaran DFD.

2. Notasi Gane & Sarson

  • Proses: Digambarkan dengan persegi panjang dengan sudut membulat (kadang ada garis vertikal ganda di sisi kiri untuk nomor proses).
  • Penyimpanan Data: Digambarkan dengan persegi panjang terbuka di satu sisi (sisi kanan atau kiri).
  • Entitas Eksternal: Digambarkan dengan persegi panjang.
  • Arus Data: Digambarkan dengan panah.

Notasi ini lebih sering ditemukan di lingkungan bisnis dan industri karena dianggap sedikit lebih intuitif dan mudah digambar.

Meskipun ada perbedaan simbol, prinsip dan konsep dasarnya tetap sama. Yang penting adalah konsisten menggunakan satu notasi dalam satu set DFD.

Tips Membuat DFD yang Efektif

Membuat DFD itu seni sekaligus sains. Ada beberapa tips yang bisa kamu ikuti biar DFD-mu nggak cuma benar, tapi juga informatif dan mudah dipahami.

  1. Mulai dari Konteks: Selalu awali dengan membuat Diagram Konteks (Level 0) terlebih dahulu. Ini akan membantumu menetapkan batasan sistem dan entitas eksternal yang terlibat.
  2. Gunakan Nama yang Jelas dan Deskriptif: Setiap elemen (proses, arus data, data store, entitas eksternal) harus punya nama yang spesifik dan mudah dimengerti. Untuk proses, gunakan kata kerja aktif (misal: “Proses Pembayaran” bukan “Pembayaran”). Untuk arus data dan data store, gunakan kata benda (misal: “Data Pelanggan” bukan “Input Pelanggan”).
  3. Konsisten dalam Notasi: Pilih salah satu notasi (Yourdon-DeMarco atau Gane & Sarson) dan patuhi itu di seluruh DFD-mu. Jangan campur aduk!
  4. Hindari Garis Silang yang Berlebihan: Usahakan agar garis arus data tidak saling bersilangan terlalu banyak. Jika harus bersilangan, gunakan bridge (garis melengkung di atas garis lain) untuk menunjukkan tidak ada persimpangan logis. Tujuannya agar diagram tetap rapi dan mudah diikuti.
  5. Periksa Keseimbangan (Balancing): Ini penting banget! Pastikan input dan output data di setiap level DFD konsisten dengan level di atasnya. Jika ada ketidakseimbangan, berarti ada yang salah dalam dekomposisimu.
  6. Libatkan Stakeholder: DFD adalah alat komunikasi. Ajak stakeholder non-teknis untuk meninjau DFD agar mereka bisa memberikan feedback dan memastikan diagram mencerminkan kebutuhan bisnis yang sebenarnya.
  7. Iteratif dan Fleksibel: Jangan takut untuk merevisi DFD. Proses pembuatan DFD itu seringkali iteratif, butuh beberapa kali revisi hingga kamu mendapatkan model yang paling akurat dan efisien.

Contoh Sederhana DFD: Sistem Pemesanan Online

Mari kita bayangkan sistem pemesanan makanan online yang sederhana.

Diagram Konteks (Level 0)

mermaid graph TD A[Pelanggan] -->|Informasi Pesanan, Pembayaran| B(Sistem Pemesanan Online) B -->|Konfirmasi Pesanan, Struk| A B -->|Detail Pesanan| C[Restoran] C -->|Status Pesanan| B B -->|Data Transaksi| D[Bank] D -->|Konfirmasi Pembayaran| B
Image just for illustration

Di sini, “Sistem Pemesanan Online” adalah satu-satunya proses. Pelanggan, Restoran, dan Bank adalah entitas eksternal yang berinteraksi dengannya.

DFD Level 1 (Dekomposisi Sistem Pemesanan Online)

mermaid graph TD A[Pelanggan] -->|Pemesanan Barang| P1(Terima Pesanan) P1 -->|Informasi Pesanan| D1[Database Pesanan] D1 -->|Informasi Pesanan| P2(Proses Pembayaran) A -->|Informasi Pembayaran| P2 P2 -->|Data Pembayaran| D2[Database Pembayaran] P2 -->|Konfirmasi Pembayaran| A P2 -->|Status Pembayaran, Detail Pesanan| P3(Kirim Pesanan ke Restoran) D1 -->|Detail Pesanan| P3 P3 -->|Detail Pesanan| R[Restoran] R -->|Status Pesanan| P3 P3 -->|Status Pemrosesan| A
Image just for illustration

Di Level 1 ini, proses “Sistem Pemesanan Online” dari Diagram Konteks dipecah menjadi beberapa proses utama: “Terima Pesanan”, “Proses Pembayaran”, dan “Kirim Pesanan ke Restoran”. Kita juga melihat adanya data store seperti “Database Pesanan” dan “Database Pembayaran”. Perhatikan bagaimana arus data dari Diagram Konteks (“Informasi Pesanan”, “Pembayaran”, “Konfirmasi Pesanan”, dll.) seimbang dengan input/output dari sub-proses di Level 1.

Perbedaan DFD dengan Diagram Lain

Seringkali DFD disamakan atau bahkan tertukar dengan diagram lain dalam rekayasa perangkat lunak. Tapi DFD punya fokus yang beda.

  • DFD vs. Flowchart: Flowchart fokus pada urutan langkah-langkah dalam suatu proses (kontrol flow), termasuk kondisi dan keputusan. DFD fokus pada aliran data dan transformasi data, bukan urutan eksekusi.
  • DFD vs. Use Case Diagram (UML): Use Case Diagram menunjukkan fungsi-fungsi yang disediakan sistem dari sudut pandang pengguna (aktor). DFD lebih detail dalam menunjukkan bagaimana data mengalir di dalam sistem untuk mendukung fungsi-fungsi tersebut.
  • DFD vs. Activity Diagram (UML): Activity Diagram (bagian dari UML) mirip dengan flowchart karena menggambarkan aliran kerja atau aktivitas, termasuk percabangan dan perulangan. Sementara DFD fokus pada transformasi data, Activity Diagram fokus pada urutan aktivitas.
  • DFD vs. Class Diagram (UML): Class Diagram menggambarkan struktur statis sistem, seperti kelas-kelas, atribut, metode, dan hubungannya. Ini adalah pandangan yang sangat berbeda dari DFD yang lebih fokus pada perilaku data.

Intinya, DFD adalah pelengkap dari diagram-diagram lain. Setiap diagram punya perannya sendiri untuk memberikan pandangan yang berbeda tentang sistem.

Masa Depan DFD: Masih Relevan?

Meskipun banyak metodologi baru bermunculan seperti Agile dan penggunaan UML yang kian meluas, DFD tetap memiliki tempatnya sendiri. Kenapa? Karena kemudahannya dalam memvisualisasikan aliran data yang kompleks. Dalam sistem modern yang semakin terdistribusi dan berbasis data, memahami bagaimana data bergerak adalah kunci.

DFD bisa sangat membantu dalam memahami sistem legacy, merencanakan migrasi data, atau bahkan mendesain microservices yang berinteraksi melalui aliran data. Selama ada data yang mengalir dan diolah, DFD akan tetap menjadi alat yang berharga untuk menganalisis dan mendokumentasikan sistem. Jadi, jangan ragu untuk mempelajarinya, ya!

Nah, itu dia penjelasan lengkap tentang apa itu DFD, elemen-elemennya, cara kerjanya, sampai tips membuatnya. Semoga artikel ini bisa bikin kamu makin tercerahkan soal diagram penting ini.

Ada pertanyaan atau pengalaman menarik seputar DFD yang ingin kamu bagikan? Yuk, tulis di kolom komentar di bawah!
