Mengenal CDI: Apa Itu CDI Motor? Fungsi, Jenis, & Cara Kerjanya

Updated: • 0 • min read
Table of Contents

Pernah dengar istilah CDI di dunia sepeda motor? Pasti sering, ya. CDI adalah salah satu komponen kunci yang sering disebut-sebut ketika membahas performa mesin atau masalah pengapian. Sebenarnya, CDI itu singkatan dari Capacitor Discharge Ignition, atau dalam bahasa mudahnya, sistem pengapian yang menggunakan pelepasan muatan kapasitor. Komponen kecil ini punya peran yang super vital, yaitu mengatur waktu percikan api busi agar pas banget dengan putaran mesin.

Bayangkan saja, kalau pengapian di motor kamu tidak tepat waktu, mesin bisa brebet, boros bensin, atau bahkan tidak mau hidup sama sekali. Nah, di sinilah CDI berperan sebagai “otak” yang memberi perintah kapan busi harus memercikkan api. Sistem ini sudah menggantikan sistem pengapian lama yang masih menggunakan platina, dan terbukti jauh lebih efisien serta minim perawatan.

Cara Kerja CDI: Detik-detik Terbakarnya Busi

Untuk memahami betapa pentingnya CDI, kita perlu tahu dulu bagaimana komponen ini bekerja. Prosesnya memang terdengar rumit, tapi sebenarnya cukup logis kok. Intinya, CDI itu mengatur siklus pengisian dan pelepasan listrik bertegangan tinggi yang nantinya akan dialirkan ke busi.

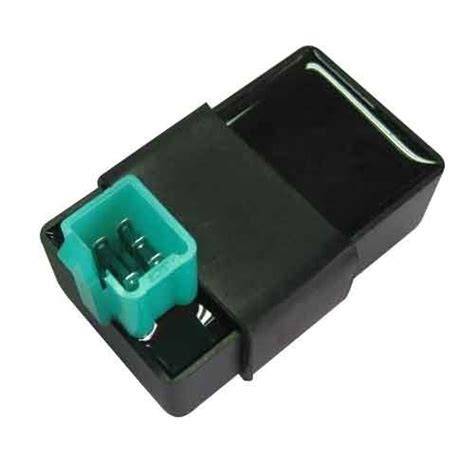

CDI unit in a motorcycle
Image just for illustration

Komponen Utama CDI

Sebelum masuk ke alurnya, mari kita kenalan dulu dengan para pemain utamanya:

  • Spul/Pulser: Ini adalah sensor yang posisinya dekat dengan magnet di crankshaft mesin. Tugasnya adalah mengirimkan sinyal elektronik ke CDI setiap kali posisi piston mencapai titik tertentu. Sinyal inilah yang menjadi “penanda” bagi CDI untuk memulai proses pengapian.
  • Kapasitor: Inilah bintangnya, sesuai namanya Capacitor Discharge Ignition. Kapasitor ini berfungsi seperti “penampung” listrik sementara. Dia akan diisi tegangan tinggi dari spul pengapian atau aki, tergantung jenis CDI-nya.
  • SCR (Silicon Controlled Rectifier) atau Thyristor: Ini adalah semacam saklar elektronik super cepat. SCR inilah yang akan membiarkan kapasitor melepaskan muatannya ke koil pengapian ketika menerima sinyal dari pulser. Kecepatannya sangat krusial agar pengapian bisa presisi.
  • Ignition Coil (Koil Pengapian): Setelah kapasitor melepaskan muatannya, listrik tersebut dialirkan ke koil pengapian. Koil ini punya tugas mulia: mengubah tegangan menengah yang masuk menjadi tegangan yang sangat tinggi, bisa mencapai puluhan ribu volt. Tegangan super tinggi inilah yang diperlukan untuk melompati celah busi.
  • Busi: Terakhir, ada busi. Ini adalah komponen yang menerima tegangan super tinggi dari koil dan menghasilkan percikan api di ruang bakar. Percikan api ini kemudian akan membakar campuran bahan bakar dan udara, menciptakan ledakan yang mendorong piston dan menggerakkan motor.

Alur Pengapian CDI

Nah, setelah kenal komponennya, ini dia alurnya secara bertahap:

  1. Pengisian Kapasitor: Saat mesin berputar, spul pengapian atau aki (tergantung jenis CDI) akan mengisi kapasitor di dalam unit CDI dengan arus listrik bertegangan tinggi. Kapasitor siap menyimpan “energi ledakan” ini.
  2. Sinyal dari Pulser: Ketika piston mendekati Titik Mati Atas (TMA) pada langkah kompresi, pulser akan mengirimkan sinyal listrik kecil ke unit CDI. Sinyal ini adalah kode bagi CDI bahwa sudah waktunya untuk pengapian.
  3. Pelepasan Muatan: Begitu sinyal dari pulser diterima, SCR di dalam CDI akan membuka “gerbang”nya. Seketika itu juga, kapasitor akan melepaskan seluruh muatan listrik yang disimpannya dengan sangat cepat ke koil pengapian.
  4. Transformasi Tegangan: Arus listrik yang dilepaskan kapasitor ini masuk ke koil pengapian. Di koil, terjadi transformasi tegangan drastis. Tegangan yang masuk diubah menjadi puluhan ribu volt yang siap disalurkan ke busi.
  5. Percikan Api Busi: Tegangan super tinggi dari koil dialirkan melalui kabel busi dan berakhir di busi. Tegangan yang melompat di celah elektroda busi inilah yang menciptakan percikan api. Percikan ini membakar campuran udara dan bensin di ruang bakar, menghasilkan ledakan yang menggerakkan piston.

Siklus ini terjadi ribuan kali per menit saat mesin hidup, memastikan setiap langkah pembakaran berjalan sempurna.

mermaid graph TD A[Spul/Aki] --> B{Mengisi Kapasitor}; B --> C[Kapasitor Terisi]; D[Pulser Memberi Sinyal] --> E{SCR Menerima Sinyal}; E --> F[Kapasitor Melepas Muatan]; F --> G[Koil Pengapian]; G --> H[Meningkatkan Tegangan]; H --> I[Busi]; I --> J[Percikan Api]; J --> K[Pembakaran Ruang Bakar];
Diagram alur kerja dasar sistem CDI

Jenis-Jenis CDI: Kenali Perbedaan Mereka

Secara umum, ada dua jenis utama CDI yang banyak digunakan pada sepeda motor, yaitu CDI AC dan CDI DC. Meskipun fungsinya sama-sama mengatur pengapian, sumber tenaga yang mereka gunakan berbeda.

CDI DC (Direct Current)

CDI DC adalah jenis CDI yang sumber tenaganya berasal langsung dari aki motor (Direct Current). Jadi, kapasitor di dalam CDI ini diisi oleh arus listrik searah dari aki.

  • Keunggulan: Karena sumber listriknya dari aki, tegangan yang masuk ke CDI cenderung lebih stabil dan besar. Ini menghasilkan percikan api yang lebih kuat dan konsisten pada busi, terutama saat putaran mesin rendah atau saat proses starter. Motor dengan CDI DC umumnya lebih mudah di-starter dan memiliki pengapian yang lebih stabil di berbagai kondisi. Kebanyakan motor modern dan motor injeksi sudah menggunakan sistem CDI DC.
  • Kelemahan: Sistem ini sangat bergantung pada kondisi aki. Jika aki motor tekor atau bermasalah, CDI DC tidak akan bisa bekerja maksimal, bahkan motor bisa susah hidup atau tidak hidup sama sekali.

CDI AC (Alternating Current)

Berbeda dengan CDI DC, CDI AC mendapatkan sumber tenaganya dari spul pengapian (Alternating Current) yang berada di dalam mesin, bukan dari aki. Kapasitor diisi langsung oleh arus bolak-balik yang dihasilkan spul saat mesin berputar.

  • Keunggulan: Motor dengan CDI AC tidak terlalu bergantung pada kondisi aki. Bahkan, beberapa motor lama dengan CDI AC masih bisa dihidupkan tanpa aki sama sekali (asal spul pengapiannya bagus), meskipun lampu-lampu tidak akan menyala. Sistem ini lebih sederhana dan sering ditemukan pada motor-motor bebek atau motor sport keluaran lama.
  • Kelemahan: Karena sumber listriknya dari spul, tegangan yang masuk ke CDI bisa tidak stabil, terutama pada putaran mesin rendah. Ini kadang membuat percikan api tidak terlalu kuat saat starter atau langsam. Jika spul pengapian bermasalah, otomatis pengapian juga akan terganggu.

Mengapa CDI Jauh Lebih Unggul dari Sistem Platina?

Sebelum era CDI, sistem pengapian motor menggunakan platina atau contact breaker. Sistem ini memang bisa bekerja, tapi punya banyak keterbatasan dan sudah usang jika dibandingkan dengan CDI. Mari kita lihat perbandingannya:

  • Tidak Ada Komponen Bergerak: Sistem platina punya komponen mekanis yang bergerak, yaitu kontak platina itu sendiri. Setiap kali kontak itu membuka dan menutup, ada gesekan dan keausan. CDI, di sisi lain, murni elektronik. Tidak ada bagian yang bergerak, sehingga lebih minim keausan dan jauh lebih awet.
  • Pengapian Lebih Stabil dan Kuat: Pada sistem platina, ada kemungkinan timbulnya percikan api liar (loncatan bunga api) di kontak platina itu sendiri, yang bisa mengurangi efisiensi pengapian ke busi. CDI tidak mengalami masalah ini. Pelepasan muatan kapasitor yang super cepat dan terkontrol menghasilkan percikan api yang jauh lebih kuat dan stabil di busi, terlepas dari putaran mesin.
  • Perawatan Minim: Platina butuh penyetelan celah secara berkala karena aus. Jika tidak disetel, pengapian bisa berantakan. CDI bersifat set-and-forget, artinya tidak butuh penyetelan rutin. Ini mengurangi biaya dan waktu perawatan motor secara signifikan.
  • Efisiensi Bahan Bakar Lebih Baik: Dengan pengapian yang lebih presisi dan kuat, pembakaran di ruang bakar menjadi lebih sempurna. Pembakaran yang sempurna berarti bahan bakar terbakar habis, mengurangi pemborosan dan meningkatkan efisiensi.
  • Akselerasi Lebih Responsif: Karena CDI mampu menghasilkan percikan api yang konsisten bahkan pada putaran mesin tinggi, motor dengan CDI umumnya memiliki respons gas yang lebih baik dan akselerasi yang lebih mantap. Sistem platina seringkali “kedodoran” di putaran tinggi.

Secara keseluruhan, transisi dari platina ke CDI adalah lompatan besar dalam teknologi otomotif, membuat sepeda motor menjadi lebih handal, efisien, dan bertenaga.

Ciri-ciri CDI Bermasalah: Jangan Sampai Motor Mogok!

Meskipun CDI itu awet, bukan berarti kebal dari kerusakan. Seiring waktu atau karena faktor lain, CDI bisa saja bermasalah. Penting bagi kita untuk tahu ciri-ciri CDI yang mulai “ngambek” agar bisa segera diatasi sebelum motor mogok total di jalan.

  • Susah Starter atau Tidak Bisa Starter Sama Sekali: Ini adalah gejala paling umum. Kalau motor kamu tiba-tiba susah dihidupkan, padahal aki bagus dan bensin ada, curigai CDI-nya. Kalau tidak ada percikan api di busi saat di-starter, kemungkinan besar CDI-nya sudah koit.
  • Mesin Brebet atau Tersendat: Saat motor jalan, tiba-tiba terasa seperti ada yang menahan atau brebet, terutama saat putaran mesin tinggi. Ini bisa jadi tanda CDI mulai error dalam mengatur timing pengapiannya. Pembakaran jadi tidak sempurna.
  • Tenaga Loyo atau Kurang Responsif: Merasa tenaga motor tiba-tiba berkurang drastis? Akselerasi jadi lemot? CDI yang bermasalah bisa bikin percikan api busi lemah atau tidak tepat waktu, sehingga mesin tidak menghasilkan tenaga optimal.
  • Mesin Sering Mati Mendadak: Ini juga gejala yang bikin panik. Lagi asyik jalan, eh tiba-tiba mesin mati sendiri tanpa sebab yang jelas. Setelah itu susah dihidupkan lagi. CDI yang sudah mau pensiun seringkali menyebabkan putus nyambungnya pengapian.
  • Busi Basah atau Kering Abnormal: Busi yang basah karena bensin bisa jadi indikasi pembakaran tidak sempurna, dan CDI yang lemah bisa jadi biangnya. Sebaliknya, busi yang terlalu kering juga bisa mengindikasikan percikan api yang sangat lemah, meskipun ini lebih jarang.

Jika mengalami salah satu atau beberapa gejala di atas, jangan tunda untuk memeriksakan CDI motor kamu.

Tips Perawatan dan Troubleshooting CDI

Merawat CDI sebenarnya cukup mudah karena komponen ini relatif maintenance-free. Namun, ada beberapa hal yang bisa kamu lakukan untuk memastikan CDI awet dan bekerja optimal, serta tips sederhana jika CDI dicurigai bermasalah:

  • Jaga Kondisi Aki Tetap Prima (Khusus CDI DC): Karena CDI DC sangat bergantung pada aki, pastikan aki motor kamu selalu dalam kondisi baik dan terisi penuh. Rajin cek level air aki (jika aki basah) atau lakukan charging jika motor jarang dipakai.
  • Pastikan Konektor Bersih dan Kencang: Sambungan kabel ke CDI harus selalu bersih dari kotoran atau karat, dan terpasang dengan kencang. Koneksi yang longgar atau kotor bisa menyebabkan aliran listrik tidak sempurna dan mengganggu kinerja CDI.
  • Hindari Air dan Kelembaban Ekstrem: Meskipun CDI dirancang cukup tahan air, sebisa mungkin hindari bagian CDI dari cipratan air berlebihan atau terendam air. Kelembaban bisa menyebabkan korsleting internal atau korosi pada komponen elektronik di dalamnya.
  • Cek Kabel-kabel Pengapian: Pastikan tidak ada kabel yang terkelupas, putus, atau longgar dari CDI menuju koil dan pulser. Kerusakan kabel bisa menyebabkan sinyal tidak sampai atau arus bocor.
  • Jangan Ganti CDI Sembarangan: Jika harus mengganti CDI, pastikan kamu menggunakan CDI yang sesuai dengan spesifikasi motor kamu. Beda motor, beda juga spesifikasi CDI-nya. Menggunakan CDI yang tidak sesuai bisa merusak komponen lain atau tidak berfungsi optimal.
  • Cek Komponen Pendukung: Seringkali masalah pengapian bukan murni dari CDI, tapi dari pulser atau koil yang lemah. Pastikan kedua komponen ini juga dalam kondisi baik saat kamu melakukan troubleshooting. Cek tahanan (resistansi) pulser dan koil menggunakan multitester jika kamu punya alatnya.
  • Hindari CDI Palsu: Banyak beredar CDI palsu dengan harga miring. CDI palsu biasanya punya kualitas komponen internal yang buruk dan umurnya sangat pendek, bahkan bisa merusak sistem kelistrikan lain. Selalu beli CDI di bengkel resmi atau toko terpercaya.

CDI Aftermarket vs. Original: Perlukah Upgrade?

Ketika berbicara tentang CDI, sering muncul pertanyaan tentang CDI aftermarket atau CDI “racing” dibandingkan dengan CDI bawaan pabrik (original). Apa sih bedanya dan perlukah upgrade?

CDI original adalah CDI yang dirancang dan diuji oleh pabrikan motor untuk bekerja optimal dengan spesifikasi mesin standar. Fungsinya adalah memberikan pengapian yang stabil dan efisien sesuai tuning pabrik.

CDI aftermarket atau “racing” adalah CDI yang dibuat oleh pihak ketiga dengan spesifikasi yang berbeda dari original. Tujuan utamanya biasanya untuk meningkatkan performa mesin, terutama pada motor yang sudah dimodifikasi.

  • Fungsi Khusus CDI Aftermarket:

    • Menggeser Limiter RPM: CDI standar punya batas putaran mesin (limiter RPM) agar mesin tidak over-revving dan rusak. CDI aftermarket seringkali dirancang untuk menggeser atau bahkan menghilangkan limiter ini, memungkinkan mesin berputar lebih tinggi dan mencapai top speed lebih tinggi.
    • Memajukan Timing Pengapian: Beberapa CDI aftermarket juga memiliki kurva pengapian yang berbeda, memungkinkan percikan api terjadi lebih awal (maju) pada putaran mesin tertentu. Ini bisa meningkatkan respons gas dan tenaga, terutama di putaran menengah hingga tinggi.
    • Percikan Api Lebih Kuat: Ada CDI aftermarket yang dirancang untuk menghasilkan tegangan percikan api yang lebih tinggi, yang bisa membantu pembakaran lebih sempurna pada mesin yang sudah dimodifikasi.

  • Kapan Perlu Upgrade?:

    • Jika motor kamu sudah mengalami modifikasi mesin yang signifikan (misalnya ganti camshaft, piston oversize, atau porting), CDI aftermarket mungkin diperlukan untuk mengoptimalkan pembakaran dengan spesifikasi mesin yang baru.
    • Untuk kebutuhan balap atau performa tinggi di sirkuit, di mana setiap horsepower sangat berarti, CDI aftermarket bisa menjadi pilihan.

  • Risiko dan Pertimbangan:

    • Overheat dan Kerusakan Komponen: Menggunakan CDI yang tidak sesuai dengan spesifikasi mesin atau tanpa tuning yang tepat bisa menyebabkan mesin overheat, boros bahan bakar, bahkan merusak komponen mesin lainnya (misalnya klep bengkok atau piston bolong).
    • Garansi Hangus: Mengganti CDI original dengan aftermarket otomatis akan menggugurkan garansi pabrik motor kamu.
    • Tuning yang Tepat: Jika memutuskan untuk menggunakan CDI aftermarket, sangat penting untuk melakukan tuning yang tepat (misalnya seting karburator atau ECU untuk motor injeksi) agar performa optimal dan mesin tetap aman. Jangan asal pasang!

Intinya, jika motor kamu masih standar dan hanya dipakai harian, CDI original sudah lebih dari cukup dan paling aman. Upgrade ke CDI aftermarket sebaiknya dilakukan jika ada kebutuhan performa spesifik dan diiringi dengan pengetahuan tuning yang memadai atau bantuan dari mekanik profesional.

Mitos dan Fakta Seputar CDI

Ada beberapa mitos dan fakta menarik seputar CDI yang sering beredar di kalangan bikers. Mari kita luruskan sedikit:

  • Mitos: CDI anti air, jadi aman kalau kena hujan atau dicuci.
    Fakta: Meskipun CDI modern didesain kedap air, bukan berarti kebal 100% dari air atau kelembaban ekstrem. Ada kemungkinan air bisa masuk dan menyebabkan korsleting atau korosi pada sirkuit internal. Sebaiknya tetap jaga CDI dari paparan air berlebihan.
  • Mitos: Semakin mahal CDI, semakin bagus performa motor.
    Fakta: Belum tentu. Kualitas CDI memang penting, tapi performa motor dipengaruhi banyak faktor lain (mesin, karburasi/injeksi, knalpot, dll). CDI mahal mungkin punya fitur lebih seperti programmable atau kurva pengapian yang kompleks, tapi kalau tidak disesuaikan dengan kebutuhan dan tuning mesin, hasilnya bisa zonk atau bahkan merusak.
  • Mitos: CDI bisa diservis atau diperbaiki.
    Fakta: Umumnya, jika CDI bermasalah, solusi terbaik adalah diganti baru. Komponen di dalamnya sangat kecil dan terintegrasi, sulit untuk diperbaiki secara individual tanpa peralatan khusus. Meskipun ada yang mencoba mereparasi, keberhasilan tidak dijamin dan umurnya bisa pendek.
  • Fakta: CDI mempengaruhi irit bahan bakar.
    Fakta: Ya, ini benar. CDI yang bekerja dengan baik dan timing pengapian yang presisi akan memastikan pembakaran yang sempurna di ruang bakar. Pembakaran yang sempurna berarti tidak ada bahan bakar yang terbuang percuma, sehingga motor menjadi lebih irit.
  • Fakta: CDI bisa rusak karena overcharge aki atau kelistrikan tidak stabil.
    Fakta: Betul. Tegangan yang terlalu tinggi (misalnya dari regulator/kiprok yang rusak) atau lonjakan arus yang tidak stabil bisa merusak komponen elektronik sensitif di dalam CDI. Penting untuk memastikan sistem kelistrikan motor selalu dalam kondisi baik.

Nah, semoga informasi ini bisa sedikit mencerahkan pemahaman kamu tentang CDI. Komponen kecil ini memang sangat vital dan menjadi salah satu tulang punggung kinerja mesin sepeda motor modern.

Punya pengalaman menarik dengan CDI motor kamu? Atau mungkin ada pertanyaan yang masih mengganjal? Jangan ragu untuk berbagi cerita atau bertanya di kolom komentar di bawah!
