Pernah dengar istilah “kubikel 20 kV” tapi masih bingung maksudnya apa? Jangan khawatir! Istilah ini memang akrab di dunia kelistrikan, khususnya bagi para teknisi, engineer, atau bahkan kamu yang sehari-hari berinteraksi dengan pasokan listrik. Singkatnya, kubikel 20 kV adalah sebuah perangkat vital dalam sistem distribusi tenaga listrik yang berfungsi untuk mengatur, melindungi, dan mendistribusikan listrik dengan tegangan menengah, yaitu 20 kilovolt (20.000 volt).

Bayangkan kubikel ini seperti “otak” atau “gerbang” utama yang mengatur aliran listrik dari pembangkit atau gardu induk menuju konsumen besar seperti pabrik, gedung perkantoran, pusat perbelanjaan, atau bahkan perumahan. Tanpanya, distribusi listrik jadi tidak teratur dan sangat berbahaya. Mari kita selami lebih dalam apa saja yang ada di dalamnya dan mengapa kubikel 20 kV ini begitu penting.

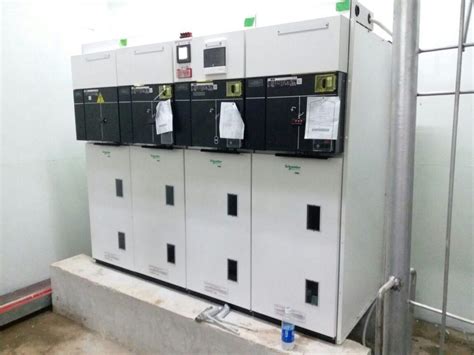

Image just for illustration

Lebih Dekat dengan Kubikel 20 kV¶

Secara garis besar, kubikel adalah sebuah panel atau lemari listrik tertutup yang di dalamnya terdapat berbagai macam komponen listrik tegangan menengah (Medium Voltage) yang terintegrasi. Angka “20 kV” sendiri menunjukkan rating tegangan operasional atau tegangan nominal maksimum yang mampu ditangani oleh kubikel tersebut, yaitu 20.000 volt. Tegangan ini termasuk kategori tegangan menengah dalam sistem distribusi listrik di Indonesia.

Fungsi utamanya adalah sebagai titik koneksi dan kontrol di dalam jaringan distribusi. Ia memastikan listrik disalurkan dengan aman dan efisien dari sumbernya ke titik-titik yang membutuhkan. Dengan adanya kubikel, operator bisa dengan mudah mengisolasi bagian jaringan tertentu untuk pemeliharaan atau perbaikan tanpa memadamkan seluruh sistem.

Komponen Utama Kubikel 20 kV¶

Di dalam sebuah kubikel 20 kV, terdapat berbagai perangkat dan komponen yang bekerja sama untuk menjalankan fungsinya. Masing-masing komponen punya peran penting dan tidak bisa dipisahkan. Yuk, kita kenali satu per satu:

• Pemutus Tenaga (PMT) atau Circuit Breaker (CB): Ini adalah komponen paling krusial. PMT berfungsi untuk memutus atau menghubungkan aliran listrik dalam kondisi berbeban (saat ada arus mengalir), baik dalam keadaan normal maupun saat terjadi gangguan (misalnya hubung singkat atau beban lebih). PMT bisa beroperasi secara otomatis yang dipicu oleh relai proteksi, atau secara manual.

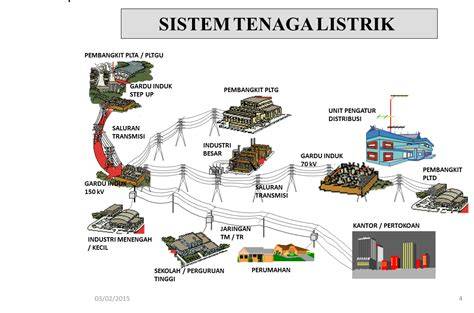

  Image just for illustration
• Pemutus Beban (Load Break Switch/LBS): LBS digunakan untuk menghubungkan atau memutuskan aliran listrik pada kondisi normal berbeban, namun tidak dirancang untuk memutus arus gangguan yang besar. Biasanya, LBS terintegrasi dengan sakelar pemisah tanah (earthing switch) untuk keamanan tambahan.
• Pemutus Sakelar (PMS) atau Disconnecting Switch (DS): PMS berfungsi untuk mengisolasi atau memisahkan rangkaian listrik dari sumber tegangan saat tidak ada arus mengalir (kondisi tanpa beban). Fungsinya murni sebagai pengisolasi visual untuk memastikan keamanan personel yang akan melakukan pemeliharaan pada peralatan di hilirnya.
• Relai Proteksi: Ini adalah “otak” pelindung dalam kubikel. Relai ini mendeteksi adanya gangguan seperti arus lebih (overcurrent), tegangan lebih (overvoltage), hubung singkat (short circuit), atau gangguan tanah (earth fault) yang berbahaya. Setelah mendeteksi gangguan, relai akan mengirimkan sinyal perintah ke PMT untuk trip (memutus) aliran listrik secara otomatis.
• Transformator Arus (CT - Current Transformer) & Transformator Tegangan (PT - Potential Transformer): Kedua trafo instrumen ini bertugas untuk menurunkan nilai arus dan tegangan tinggi menjadi nilai yang lebih rendah dan aman untuk diukur atau dibaca oleh relai proteksi dan alat ukur (metering). CT mengubah arus tinggi menjadi arus rendah (misal: 5A), sedangkan PT mengubah tegangan tinggi menjadi tegangan rendah (misal: 100V).
• Busbar: Ini adalah konduktor berupa batangan tembaga atau aluminium tebal yang berfungsi sebagai jalur utama tempat mengalirnya arus listrik di dalam kubikel. Semua peralatan listrik terhubung ke busbar ini.
• Indikator dan Metering: Berbagai alat ukur seperti voltmeter, ammeter, kWh meter, serta lampu indikator status (on/off, trip) juga terpasang pada panel kubikel untuk memonitor parameter kelistrikan dan status operasional.
• Mekanisme Penggerak: Mekanisme ini bisa manual (tuas tangan), pegas, atau motorik, yang digunakan untuk mengoperasikan PMT, LBS, atau PMS.
• Sakelar Pembumian (Earthing Switch/ES): Ini adalah fitur keamanan yang sangat penting. Setelah sirkuit diisolasi oleh PMS dan tidak ada tegangan, sakelar pembumian digunakan untuk menghubungkan sirkuit ke tanah (grounding) guna menghilangkan sisa muatan listrik dan memastikan area kerja benar-benar aman sebelum disentuh.
• Interlock Mekanis dan Elektrikal: Ini adalah sistem pengaman yang mencegah kesalahan operasi. Misalnya, interlock memastikan PMT tidak bisa ditutup jika PMS belum pada posisi yang benar, atau sakelar pembumian tidak bisa ditutup jika PMT masih terhubung. Tujuannya mutlak untuk keselamatan.

Kenapa Disebut “Kubikel”?¶

Istilah “kubikel” sendiri merujuk pada bentuk fisiknya yang menyerupai kubus atau lemari tertutup, yang dirancang untuk melindungi komponen internal dari pengaruh lingkungan luar dan juga melindungi operator dari kontak langsung dengan bagian bertegangan tinggi. Desain tertutup ini juga penting untuk menahan efek arc flash atau ledakan busur api listrik jika terjadi gangguan.

Fungsi Utama Kubikel 20 kV¶

Sebagai bagian integral dari sistem distribusi, kubikel 20 kV memiliki beberapa fungsi krusial yang memastikan keandalan dan keamanan pasokan listrik:

1. Pengontrolan dan Distribusi Daya¶

Kubikel berfungsi sebagai titik kontrol utama di mana listrik dari sumber tegangan tinggi (misalnya gardu induk PLN) bisa didistribusikan ke berbagai jalur keluaran (feeder) menuju transformator atau instalasi konsumen. Ia memungkinkan operator untuk membuka atau menutup aliran listrik pada jalur tertentu sesuai kebutuhan operasional.

2. Proteksi Peralatan dan Personel¶

Ini adalah salah satu fungsi terpenting. Kubikel 20 kV melindungi seluruh sistem kelistrikan dari gangguan yang bisa merusak peralatan mahal seperti transformator, kabel, atau motor listrik. Ketika ada gangguan seperti hubung singkat atau beban berlebih, relai proteksi di dalam kubikel akan bekerja sama dengan PMT untuk memutus arus secara cepat. Hal ini tidak hanya melindungi peralatan, tetapi juga sangat vital untuk keselamatan personel yang bekerja di sekitar instalasi listrik.

3. Isolasi untuk Pemeliharaan¶

Dalam operasi listrik, pemeliharaan rutin atau perbaikan tak terduga seringkali diperlukan. Kubikel memungkinkan isolasi sebagian jaringan tanpa mematikan seluruh sistem. Dengan mematikan kubikel tertentu, teknisi bisa bekerja dengan aman pada peralatan di hilirnya, sementara bagian lain dari sistem tetap beroperasi. Ini meminimalkan dampak pemadaman pada konsumen lain.

4. Pengukuran dan Monitoring¶

Kubikel juga dilengkapi dengan instrumen pengukuran seperti CT dan PT yang terhubung ke meteran listrik. Ini memungkinkan pengukuran parameter listrik seperti arus, tegangan, daya aktif (kWh), dan daya reaktif (kVARh). Data ini penting untuk monitoring kinerja sistem, analisis konsumsi energi, dan penagihan.

Image just for illustration

Jenis-jenis Kubikel 20 kV Berdasarkan Fungsi dan Konstruksi¶

Kubikel 20 kV tidak hanya satu jenis saja, lho! Ada beberapa variasi tergantung pada fungsi spesifiknya dan bagaimana konstruksinya.

Berdasarkan Fungsi:¶

• Kubikel Incoming/Penerima: Ini adalah kubikel pertama yang menerima pasokan listrik dari sumber tegangan tinggi, biasanya dari gardu induk atau jaringan utama.
• Kubikel Outgoing/Penyalur: Berfungsi untuk menyalurkan atau mendistribusikan listrik dari busbar utama kubikel ke berbagai beban atau transformator di hilirnya.
• Kubikel Transformator: Kubikel ini secara khusus terhubung langsung ke trafo daya. Biasanya dilengkapi dengan proteksi khusus untuk trafo (misalnya Buchholz relay atau differential relay) selain proteksi standar.
• Kubikel Metering/Pengukuran: Kubikel yang didesain khusus untuk pengukuran energi listrik yang keluar atau masuk. Di dalamnya terdapat CT dan PT dengan akurasi tinggi yang terhubung ke kWh meter untuk kepentingan transaksi jual-beli tenaga listrik.
• Kubikel Bus Tie/Kopel: Digunakan untuk menghubungkan dua seksi busbar yang terpisah. Ini penting untuk fleksibilitas operasional, memungkinkan pengalihan beban atau isolasi segmen busbar jika ada gangguan.
• Kubikel Load Break Switch (LBS): Ini adalah kubikel yang hanya berisi LBS, sering digunakan untuk memutus atau menghubungkan feeder tanpa PMT, biasanya untuk tujuan isolasi non-gangguan.

Berdasarkan Media Isolasi:¶

Media isolasi sangat penting untuk mencegah terjadinya flashover atau loncatan api listrik antar bagian bertegangan tinggi dan bagian yang bertegangan rendah atau ground.

• Air Insulated Switchgear (AIS): Menggunakan udara sebagai media isolasi. Ini adalah tipe yang paling umum dan biasanya berukuran lebih besar. Pemasangannya memerlukan ruang yang cukup luas.
• Gas Insulated Switchgear (GIS): Menggunakan gas SF6 (Sulfur Hexafluoride) sebagai media isolasi. Gas SF6 memiliki sifat dielektrik yang sangat baik, sehingga memungkinkan konstruksi kubikel yang jauh lebih ringkas dan compact. GIS biasanya digunakan di area dengan keterbatasan ruang atau lingkungan yang ekstrem.
• Hybrid Switchgear: Kombinasi antara AIS dan GIS, mengambil keuntungan dari kedua teknologi untuk efisiensi ruang dan kinerja.
• Solid Insulated Switchgear (SIS): Menggunakan bahan padat seperti resin epoksi sebagai media isolasi. Tipe ini lebih ramah lingkungan karena tidak menggunakan gas SF6 yang merupakan gas rumah kaca.

Image just for illustration

Pentingnya Kubikel 20 kV dalam Sistem Kelistrikan¶

Keberadaan kubikel 20 kV sangat esensial dalam infrastruktur kelistrikan modern. Tanpa perangkat ini, sistem distribusi listrik akan menjadi sangat rentan dan tidak efisien. Berikut beberapa alasan mengapa ia begitu penting:

• Keandalan Pasokan: Dengan kemampuannya untuk mengisolasi gangguan dan mengalihkan beban, kubikel membantu menjaga pasokan listrik tetap stabil dan mengurangi frekuensi serta durasi pemadaman.
• Keselamatan Kerja: Desainnya yang tertutup dan dilengkapi dengan interlock serta sakelar pembumian, secara signifikan meningkatkan keamanan bagi teknisi yang melakukan pekerjaan di dekat instalasi listrik tegangan tinggi. Ia mengurangi risiko sengatan listrik atau arc flash.
• Efisiensi Operasional: Kemampuan untuk memonitor parameter kelistrikan dan mengontrol aliran daya memungkinkan operator untuk mengoptimalkan penggunaan energi dan mendeteksi anomali lebih awal.
• Perlindungan Investasi: Dengan melindungi peralatan mahal dari kerusakan akibat gangguan listrik, kubikel 20 kV membantu memperpanjang umur pakai aset-aset kelistrikan.

Instalasi dan Pemeliharaan Kubikel 20 kV¶

Instalasi kubikel 20 kV adalah pekerjaan yang sangat kompleks dan harus dilakukan oleh teknisi yang terlatih dan bersertifikat. Beberapa pertimbangan penting dalam instalasi meliputi:
* Lokasi: Harus kering, berventilasi baik, dan bebas dari kelembaban atau debu berlebihan. Ruang yang cukup juga diperlukan untuk akses pemeliharaan dan operasi.
* Pondasi: Harus kuat dan rata untuk menopang berat kubikel.
* Kabel: Pemasangan kabel tegangan menengah harus sesuai standar, menggunakan terminasi yang tepat untuk mencegah partial discharge.
* Sistem Pembumian (Grounding): Sistem grounding yang efektif adalah keharusan untuk keselamatan dan kinerja proteksi.

Pemeliharaan rutin juga tidak kalah penting untuk memastikan kubikel beroperasi optimal dan aman. Jadwal pemeliharaan umumnya meliputi:
* Pembersihan: Membersihkan debu dan kotoran dari permukaan isolator.
* Pengecekan Visual: Memeriksa adanya tanda-tanda kerusakan fisik, korosi, atau kebocoran gas (untuk GIS).
* Pengujian Rutin:
* Pengujian Tahanan Isolasi: Menggunakan megger untuk memastikan kualitas isolasi masih baik.
* Pengujian Relai Proteksi: Memastikan relai trip pada nilai yang tepat dan waktu yang sesuai.
* Pengujian PMT: Memeriksa waktu buka-tutup dan kondisi kontak PMT.
* Pengencangan Sambungan: Memastikan semua sambungan busbar dan kabel terikat kencang untuk menghindari hotspot dan kehilangan daya.

Image just for illustration

Aspek Keamanan dalam Kubikel 20 kV¶

Bekerja dengan tegangan 20.000 volt sangat berbahaya. Oleh karena itu, kubikel 20 kV dirancang dengan banyak fitur keamanan. Selain interlock dan sakelar pembumian yang sudah disebutkan, ada juga:
* Pengaman Tekanan (Pressure Relief Device): Untuk kubikel GIS, jika ada tekanan berlebih akibat gangguan internal, perangkat ini akan melepaskan tekanan untuk mencegah ledakan.
* Pintu Akses Terkunci: Semua pintu akses ke bagian bertegangan tinggi selalu terkunci dan hanya bisa dibuka oleh personel berwenang.
* Indikator Tegangan: Ada indikator yang secara visual menunjukkan apakah sirkuit masih bertegangan atau tidak, bahkan sebelum disentuh.
* Desain Anti Arc-Flash: Desain modern berusaha meminimalkan risiko arc flash dan mengarahkan energi ledakan keluar dari personel.

Di Mana Kita Bisa Menemukan Kubikel 20 kV?¶

Kubikel 20 kV adalah pemandangan umum di banyak tempat yang membutuhkan pasokan listrik besar dan stabil:
* Gardu Induk Distribusi PLN: Ini adalah tempat paling umum. Listrik dari jaringan transmisi yang lebih tinggi diturunkan tegangannya, kemudian didistribusikan melalui kubikel ke konsumen.
* Pabrik dan Kawasan Industri: Industri besar membutuhkan daya yang sangat besar dan sering memiliki gardu listrik sendiri dengan deretan kubikel.
* Gedung Komersial Tinggi (Mall, Hotel, Rumah Sakit): Bangunan-bangunan ini memiliki sistem distribusi internal yang kompleks dan biasanya memiliki ruang trafo dan kubikel di basement atau rooftop.
* Perumahan Klaster atau Kota Mandiri: Untuk perumahan skala besar, kubikel 20 kV mungkin ada di gardu distribusi di dalam area perumahan tersebut.
* Bandara, Pelabuhan, dan Infrastruktur Kritis Lainnya: Tempat-tempat ini sangat bergantung pada pasokan listrik yang tidak terputus dan dilengkapi dengan sistem kelistrikan yang kuat.

Fakta Menarik & Tips Seputar Kubikel 20 kV¶

• Evolusi Desain: Dulunya, switchgear tegangan menengah sangat besar dan terbuka. Kini, dengan teknologi GIS dan SIS, kubikel menjadi jauh lebih ringkas, aman, dan minim pemeliharaan.
• “Kubikel” vs “Switchgear”: Meskipun sering disebut “kubikel” di Indonesia, istilah teknis yang lebih luas secara internasional adalah switchgear, yang mencakup semua peralatan pemutus dan pengontrol listrik. Kubikel adalah salah satu bentuk spesifik dari switchgear.
• Uji Tipe (Type Test): Setiap desain kubikel baru harus melalui serangkaian uji tipe yang ketat (misalnya uji ketahanan hubung singkat, uji kenaikan suhu) di laboratorium independen untuk memastikan keamanannya dan kinerjanya sebelum diproduksi massal.
• Jangan Pernah Dekat Jika Tidak Berwenang! Ini adalah tips paling penting. Tegangan 20 kV sangat mematikan. Selalu patuhi rambu-rambu peringatan dan jangan pernah mencoba mendekati atau menyentuh kubikel tanpa izin dan pelatihan yang memadai.
• Tanda-tanda Awal Gangguan: Kadang-kadang, bau hangus, suara berdenging aneh, atau panas berlebih yang tidak wajar dari kubikel bisa menjadi indikasi adanya masalah. Laporkan segera jika kamu menemukan hal-hal ini di sekitar instalasi listrik.

Memahami apa itu kubikel 20 kV bukan hanya soal terminologi teknis, tetapi juga tentang apresiasi terhadap teknologi yang menjaga listrik tetap menyala di rumah dan tempat kerja kita. Ini adalah salah satu pahlawan tak terlihat dalam infrastruktur modern kita.

Bagaimana menurutmu? Apakah penjelasan ini membuatmu lebih paham tentang kubikel 20 kV? Punya pertanyaan atau pengalaman menarik terkait topik ini? Jangan ragu untuk berbagi di kolom komentar di bawah ya!
