GGL Induksi: Pengertian, Hukum Faraday & Hubungannya dengan Kelistrikan - Kupas Tuntas!

Table of Contents

Pernahkah kamu bertanya-tanya, bagaimana listrik bisa sampai ke rumah kita? Atau, bagaimana charger ponsel tanpa kabel bisa mengisi daya? Jawabannya ada pada satu konsep fisika yang super penting dan fundamental: Gaya Gerak Listrik (GGL) Induksi. Ini adalah fenomena di mana perubahan medan magnet bisa menciptakan tegangan listrik, seolah-olah listrik itu diinduksi atau dibangkitkan secara “paksa” dari interaksi magnet dan konduktor.

GGL Induksi ini adalah inti dari sebagian besar teknologi kelistrikan modern yang kita nikmati setiap hari. Tanpa GGL Induksi, kita mungkin masih hidup di era tanpa listrik, karena prinsip inilah yang digunakan oleh pembangkit-pembangkit listrik raksasa untuk menghasilkan energi. Penemuan revolusioner ini dicetuskan oleh seorang ilmuwan jenius bernama Michael Faraday pada tahun 1831, yang mengubah cara kita memahami dan memanfaatkan energi.

Image just for illustration

Hukum Faraday: Bapak Segala Induksi¶

Inti dari GGL Induksi itu sendiri tertuang dalam apa yang kita kenal sebagai Hukum Faraday tentang Induksi Elektromagnetik. Secara sederhana, hukum ini bilang bahwa GGL akan diinduksi (dihasilkan) dalam sebuah kumparan kawat jika ada perubahan pada fluks magnetik yang menembus kumparan tersebut. Jadi, kuncinya adalah perubahan, bukan sekadar keberadaan medan magnet.

Apa itu fluks magnetik? Fluks magnetik bisa diibaratkan sebagai jumlah garis-garis medan magnet yang “menembus” atau “melintasi” suatu area tertentu, seperti jumlah air yang mengalir melalui sebuah cincin. Semakin banyak garis medan magnet yang menembus kumparan, semakin besar fluks magnetiknya. Nah, GGL akan muncul kalau jumlah garis medan magnet yang menembus kumparan ini berubah, baik itu bertambah atau berkurang.

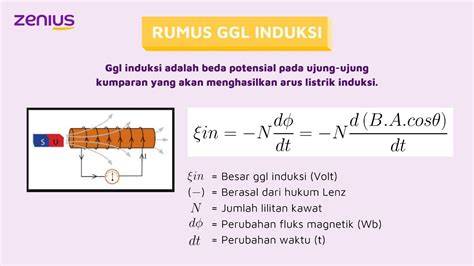

Rumus matematikanya cukup elegan: ε = -N (ΔΦ / Δt). Jangan kaget dulu! Mari kita bedah satu per satu:
* ε (epsilon) adalah lambang untuk GGL Induksi, satuannya Volt (V), sama seperti tegangan listrik biasa.
* N adalah jumlah lilitan pada kumparan kawat. Semakin banyak lilitan, GGL yang dihasilkan juga semakin besar.
* ΔΦ (delta phi) adalah perubahan fluks magnetik, satuannya Weber (Wb). Ini berarti kita melihat berapa banyak fluks magnetik berubah dari kondisi awal ke kondisi akhir.
* Δt (delta t) adalah selang waktu di mana perubahan fluks itu terjadi, satuannya detik (s). Semakin cepat perubahannya, GGL-nya makin besar!

Tanda negatif di depan rumus ini punya makna penting, dan ini berhubungan erat dengan hukum lain yang akan kita bahas selanjutnya. Intinya, Hukum Faraday menunjukkan bahwa laju perubahan fluks magnetik adalah penentu utama seberapa besar GGL Induksi yang akan dihasilkan. Ini adalah fondasi dari semua generator listrik di dunia.

Image just for illustration

Hukum Lenz: Arah Induksi dan Konservasi Energi¶

Setelah Michael Faraday menemukan bahwa perubahan fluks magnetik bisa menghasilkan GGL, ilmuwan lain bernama Heinrich Lenz kemudian melengkapinya dengan menjelaskan arah dari GGL atau arus induksi tersebut. Hukum Lenz menyatakan bahwa “arah GGL induksi selalu sedemikian rupa sehingga arus yang dihasilkannya akan menghasilkan medan magnet yang melawan perubahan fluks magnetik yang menyebabkannya.” Bingung?

Mari kita sederhanakan. Bayangkan kamu punya kumparan dan sebuah magnet. Kalau kamu mendekatkan kutub utara magnet ke kumparan, fluks magnetik yang menembus kumparan akan bertambah ke arah kutub utara. Nah, menurut Hukum Lenz, arus induksi yang muncul di kumparan akan berusaha menciptakan medan magnet yang melawan penambahan ini, yaitu dengan menciptakan kutub utara di sisi kumparan yang menghadap magnet. Ini menyebabkan ada gaya tolak antara magnet dan kumparan.

Sebaliknya, kalau kamu menjauhkan kutub utara magnet dari kumparan, fluks magnetik yang menembus kumparan akan berkurang. Arus induksi akan berusaha melawan pengurangan ini dengan menciptakan kutub selatan di sisi kumparan yang menghadap magnet, sehingga ada gaya tarik yang berusaha mempertahankan fluks. Kenapa harus melawan? Ini adalah bentuk dari prinsip konservasi energi. Jika arus induksi tidak melawan, maka kita bisa terus-menerus menarik dan mendorong magnet tanpa mengeluarkan energi, tetapi listrik terus dihasilkan. Tentu saja, itu melanggar hukum kekekalan energi! Jadi, ada “harga” yang harus dibayar berupa usaha untuk melawan gaya tersebut.

Image just for illustration

Faktor-faktor Kunci yang Mempengaruhi GGL Induksi¶

Besar kecilnya GGL Induksi tidak serta-merta terjadi begitu saja, ada beberapa faktor yang memengaruhinya:

• Jumlah Lilitan Kumparan (N): Ini sudah kita lihat di rumus Faraday. Semakin banyak lilitan kawat pada kumparan, semakin banyak pula GGL yang bisa dihasilkan. Ibaratnya, setiap lilitan itu adalah “generator” mini yang ikut menyumbang tegangan.
• Kecepatan Perubahan Fluks Magnetik (ΔΦ/Δt): Ini adalah faktor paling krusial. Semakin cepat kamu mengubah fluks magnetik (misalnya, menggerakkan magnet lebih cepat ke dalam atau ke luar kumparan, atau mengubah kekuatan medan magnet lebih cepat), semakin besar pula GGL Induksi yang terbentuk. Ini mengapa generator berputar sangat cepat!
• Kekuatan Medan Magnet (B): Fluks magnetik sendiri bergantung pada kekuatan medan magnet (densitas garis medan). Jadi, semakin kuat magnet yang digunakan (medan magnetnya lebih rapat), potensi perubahan fluksnya juga semakin besar, dan GGL yang diinduksi bisa lebih tinggi.
• Luas Penampang Kumparan (A): Luas area kumparan yang dilewati oleh fluks magnetik juga berpengaruh. Semakin besar luas area tersebut, semakin banyak garis medan magnet yang bisa menembus kumparan, sehingga fluksnya pun semakin besar. Jadi, kumparan yang lebih besar bisa menangkap perubahan fluks lebih efektif.
• Orientasi Kumparan terhadap Medan Magnet (Sudut θ): Fluks magnetik yang efektif adalah bagian dari medan magnet yang menembus kumparan secara tegak lurus. Jika kumparan diputar sedemikian rupa sehingga garis medan magnet hanya “menyentuh” permukaan tanpa menembus, fluksnya akan nol. Generator bekerja dengan memutar kumparan sehingga orientasinya terhadap medan magnet terus berubah, memaksimalkan perubahan fluks.

Bagaimana GGL Induksi Terjadi? Dua Skenario Utama¶

Secara fundamental, ada dua cara utama GGL Induksi bisa muncul, meskipun keduanya tetap berdasarkan pada konsep perubahan fluks magnetik:

1. Konduktor Bergerak dalam Medan Magnet (GGL Induksi Gerak)¶

Bayangkan sebatang kawat konduktor yang kamu gerakkan memotong garis-garis medan magnet. Ketika kawat bergerak, elektron-elektron bebas di dalamnya juga ikut bergerak. Karena bergerak di dalam medan magnet, elektron-elektron ini akan mengalami gaya Lorentz yang mendorong mereka ke salah satu ujung kawat. Akibatnya, satu ujung kawat menjadi bermuatan positif (kekurangan elektron) dan ujung lainnya menjadi bermuatan negatif (kelebihan elektron), menciptakan perbedaan potensial atau GGL.

Rumusnya dikenal sebagai GGL Induksi Gerak: ε = B l v sinθ.
* B adalah kuat medan magnet (Tesla).
* l adalah panjang konduktor yang memotong medan magnet (meter).
* v adalah kecepatan gerak konduktor (meter per detik).
* sinθ adalah sinus sudut antara arah gerak konduktor (v) dan arah medan magnet (B). GGL maksimum terjadi saat konduktor bergerak tegak lurus terhadap medan magnet (θ = 90°, sin 90° = 1).
Prinsip inilah yang menjadi dasar kerja generator sederhana atau bahkan motor listrik jika dibalik prinsipnya.

2. Perubahan Fluks Magnetik Melalui Kumparan Diam¶

Pada skenario ini, kumparan kawatnya tidak perlu bergerak. Yang bergerak adalah sumber medan magnetnya, atau kekuatan medan magnetnya yang berubah-ubah. Contoh paling jelas adalah ketika kamu menggerakkan magnet batang masuk dan keluar dari sebuah kumparan. Saat magnet masuk, fluks bertambah; saat keluar, fluks berkurang. Perubahan inilah yang menginduksi GGL.

Contoh lain adalah pada transformator, di mana arus bolak-balik pada kumparan primer menghasilkan medan magnet yang berubah-ubah. Medan magnet yang berubah ini kemudian menembus kumparan sekunder yang diam, menginduksi GGL di sana. Ini menunjukkan betapa fleksibelnya prinsip GGL Induksi, tidak selalu harus ada gerakan mekanis pada konduktornya.

GGL Induksi dan Hubungannya yang Erat dengan Kelistrikan di Kehidupan Sehari-hari¶

Sekarang, mari kita lihat bagaimana GGL Induksi ini menjadi tulang punggung bagi banyak teknologi listrik yang kita gunakan:

1. Pembangkit Listrik (Generator)¶

Inilah aplikasi paling masif dan penting dari GGL Induksi. Baik pembangkit listrik tenaga air (PLTA), tenaga uap (PLTU), tenaga nuklir (PLTN), atau tenaga angin (PLTB), semuanya menggunakan prinsip GGL Induksi. Mereka memiliki turbin besar yang diputar oleh tenaga air, uap, atau angin. Turbin ini terhubung dengan generator yang berisi kumparan kawat dan magnet kuat.

Ketika turbin berputar, kumparan (atau magnetnya) ikut berputar di dalam medan magnet yang lain, menyebabkan fluks magnetik yang menembus kumparan terus-menerus berubah. Perubahan fluks inilah yang menginduksi GGL, menghasilkan arus listrik yang kemudian disalurkan ke rumah-rumah kita. Ini adalah bagaimana energi mekanik diubah menjadi energi listrik skala besar. Generator arus bolak-balik (AC) adalah yang paling umum digunakan karena efisien dalam transmisi jarak jauh.

Image just for illustration

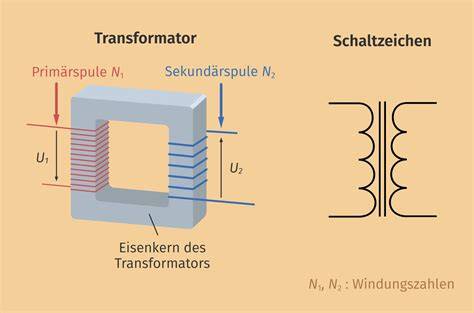

2. Transformator (Trafo)¶

Pernah lihat “kotak hitam” besar di tiang listrik atau adaptor charger ponselmu? Itu adalah transformator. Fungsi utamanya adalah menaikkan atau menurunkan tegangan listrik AC. Trafo bekerja berdasarkan prinsip induksi bersama (mutual induction), salah satu jenis GGL Induksi.

Trafo punya dua kumparan: primer dan sekunder, yang dililitkan pada inti besi yang sama. Ketika arus bolak-balik mengalir melalui kumparan primer, ia menciptakan medan magnet yang juga bolak-balik di inti besi. Medan magnet yang berubah-ubah ini kemudian menembus kumparan sekunder, menginduksi GGL di sana. Jumlah lilitan di kumparan primer dan sekunder menentukan apakah tegangan akan dinaikkan (trafo step-up) atau diturunkan (trafo step-down). Trafo sangat penting untuk efisiensi transmisi listrik jarak jauh, karena tegangan tinggi bisa mengurangi kehilangan energi.

Image just for illustration

3. Induktor (Koil)¶

Induktor adalah komponen elektronik yang dasarnya adalah kumparan kawat. Induktor punya kemampuan unik untuk menyimpan energi dalam bentuk medan magnet dan “melawan” perubahan arus listrik yang melaluinya. Fenomena ini disebut induksi diri (self-induction).

Ketika arus yang mengalir melalui sebuah induktor berubah, ia akan menginduksi GGL di dalam dirinya sendiri yang berusaha menentang perubahan arus tersebut. Inilah mengapa induktor sering disebut sebagai “penghalus” arus atau tegangan, atau digunakan dalam rangkaian filter frekuensi di peralatan audio atau radio.

4. Sistem Pengereman Elektromagnetik¶

Beberapa kereta api modern, terutama kereta cepat seperti maglev atau bahkan pada beberapa jenis roller coaster, menggunakan sistem pengereman elektromagnetik. Ketika kereta ingin mengerem, medan magnet kuat diaktifkan yang berinteraksi dengan rel logam. Gerakan relatif antara magnet dan rel menginduksi arus eddy (arus putar) di dalam rel.

Menurut Hukum Lenz, arus eddy ini akan menciptakan medan magnet yang melawan gerakan kereta, sehingga menghasilkan gaya pengereman tanpa kontak fisik. Keuntungan utamanya adalah pengereman yang halus, efisien, dan minim keausan.

5. Teknologi Pengisian Nirkabel (Wireless Charging)¶

Ini adalah salah satu aplikasi GGL Induksi yang paling keren dan kekinian. Kamu cukup meletakkan ponselmu di atas pad khusus, dan ia akan mulai mengisi daya tanpa kabel! Bagaimana bisa? Pad pengisi daya itu punya kumparan pengirim, dan ponselmu punya kumparan penerima.

Ketika arus bolak-balik dialirkan ke kumparan pengirim, ia menciptakan medan magnet bolak-balik. Medan magnet ini merambat ke kumparan penerima di ponselmu, menginduksi GGL di sana. GGL inilah yang kemudian diubah menjadi arus DC untuk mengisi baterai ponselmu. Prinsip ini sangat mirip dengan kerja transformator, hanya saja tanpa inti besi yang menyatukan kedua kumparan.

6. Kompor Induksi¶

Kompor induksi adalah contoh sempurna bagaimana GGL Induksi bisa digunakan untuk memanaskan sesuatu secara efisien dan aman. Di bawah permukaan kompor terdapat kumparan yang menghasilkan medan magnet bolak-balik frekuensi tinggi ketika dinyalakan.

Ketika kamu meletakkan panci dengan bahan feromagnetik (misalnya besi atau stainless steel khusus) di atas kompor, medan magnet yang berosilasi ini menginduksi arus eddy di dasar panci. Arus eddy yang mengalir dalam resistansi logam panci ini kemudian menghasilkan panas secara langsung di panci itu sendiri, bukan di permukaan kompor. Ini membuat kompor induksi sangat efisien karena minim kehilangan panas dan permukaan kompor tetap dingin.

Image just for illustration

7. Detektor Logam (Metal Detector)¶

Pernah melihat detektor logam digunakan untuk mencari harta karun di pantai atau di bandara untuk pemeriksaan keamanan? Alat ini juga memanfaatkan prinsip GGL Induksi. Detektor logam memiliki satu atau lebih kumparan. Satu kumparan berfungsi sebagai pengirim, menghasilkan medan magnet bolak-balik.

Ketika medan magnet ini melewati benda logam, ia akan menginduksi arus eddy di dalam logam tersebut. Arus eddy ini kemudian menghasilkan medan magnetnya sendiri yang melawan medan magnet asli dari detektor. Perubahan medan magnet total ini kemudian dideteksi oleh kumparan penerima di detektor, yang memicu alarm.

Jenis-jenis GGL Induksi yang Perlu Kamu Tahu¶

Untuk pemahaman yang lebih mendalam, GGL Induksi bisa dikelompokkan menjadi beberapa jenis berdasarkan sumber dan lokasinya:

1. GGL Induksi Diri (Self-Induction)¶

Ini adalah fenomena di mana perubahan arus listrik dalam satu kumparan menginduksi GGL di dalam kumparan itu sendiri. Kumparan ini seolah “melawan” perubahan arusnya sendiri. Konsep ini diukur dengan besaran yang disebut induktansi (L), satuannya Henry (H). Semakin besar induktansi suatu kumparan, semakin besar pula kemampuannya untuk menginduksi GGL diri.
Rumusnya: ε = -L (ΔI/Δt).
* L adalah induktansi kumparan.
* ΔI/Δt adalah laju perubahan arus listrik yang mengalir melalui kumparan.
GGL Induksi diri ini sangat penting dalam sirkuit elektronik, terutama yang melibatkan arus AC.

2. GGL Induksi Bersama (Mutual Induction)¶

Seperti yang sudah disinggung pada transformator, GGL Induksi bersama terjadi ketika perubahan arus pada satu kumparan (kumparan primer) menginduksi GGL pada kumparan lain yang berdekatan (kumparan sekunder). Kedua kumparan tidak terhubung secara listrik langsung, tetapi dihubungkan oleh medan magnet.

Fenomena ini juga diukur dengan besaran yang disebut induktansi bersama (M). Aplikasi paling jelas adalah transformator, tetapi juga digunakan dalam wireless charging dan berbagai sistem kopling elektromagnetik.

3. GGL Induksi Gerak (Motional EMF)¶

Ini adalah jenis GGL Induksi yang dihasilkan ketika konduktor bergerak memotong garis-garis medan magnet. Seperti yang dijelaskan sebelumnya, GGL ini dihasilkan karena gaya Lorentz pada muatan-muatan dalam konduktor yang bergerak di medan magnet. Ini adalah prinsip kerja dasar dari generator listrik yang mengandalkan gerakan mekanis.

Mengukur dan Menghitung GGL Induksi: Rumus-Rumus Penting¶

Agar lebih praktis, berikut adalah ringkasan rumus-rumus utama yang sering digunakan untuk menghitung GGL Induksi:

• Hukum Faraday untuk GGL Induksi: ε = -N (ΔΦ / Δt)
  • Digunakan ketika ada perubahan fluks magnetik yang menembus kumparan.
• GGL Induksi Gerak: ε = B l v sinθ
  • Digunakan ketika ada konduktor bergerak dalam medan magnet.
• GGL Induksi Diri: ε = -L (ΔI/Δt)
  • Digunakan untuk menghitung GGL yang diinduksi di dalam kumparan itu sendiri akibat perubahan arusnya.
• Fluks Magnetik (untuk menghitung ΔΦ): Φ = B A cosθ
  • B = Kuat medan magnet (Tesla)
  • A = Luas permukaan yang ditembus medan magnet (meter persegi)
  • cosθ = Kosinus sudut antara vektor normal bidang dan arah medan magnet.

Memahami rumus-rumus ini akan membantumu menganalisis berbagai skenario GGL Induksi dan memprediksi besarnya tegangan yang dihasilkan.

Tips Memahami Konsep GGL Induksi Lebih Mudah¶

Fisika seringkali terasa abstrak, tapi ada beberapa cara untuk membuat GGL Induksi lebih mudah dicerna:

• Visualisasikan Garis Medan: Selalu bayangkan garis-garis medan magnet sebagai “aliran” yang bisa ditembus atau dipotong. Ketika ada perubahan pada “aliran” ini yang melewati suatu area (kumparan/konduktor), barulah GGL muncul.
• Analogi Air: Anggap fluks magnetik itu seperti aliran air. GGL Induksi adalah “tekanan” yang dihasilkan jika kamu punya kincir air (kumparan) dan aliran air yang melewatinya (fluks) tiba-tiba bertambah atau berkurang kecepatannya. Kincir air akan berputar lebih cepat atau melambat.
• Ingat Kuncinya “Perubahan”: Ini adalah mantra utama GGL Induksi. Tidak ada perubahan fluks magnetik, tidak ada GGL Induksi. Magnet diam di dekat kumparan tidak akan menginduksi GGL.
• Praktikkan Soal: Coba kerjakan beberapa soal latihan. Dengan melihat angka dan skenario, kamu akan lebih terbiasa dengan bagaimana faktor-faktor memengaruhi GGL Induksi.
• Cari Video Simulasi: Banyak video animasi fisika yang bisa dengan jelas menunjukkan bagaimana GGL Induksi bekerja secara visual. Ini sangat membantu untuk memvisualisasikan medan magnet dan gerakan.

Fakta Menarik Seputar GGL Induksi¶

• MRI (Magnetic Resonance Imaging): Teknologi medis canggih ini juga beroperasi berdasarkan prinsip GGL Induksi. Medan magnet yang sangat kuat digunakan untuk menyelaraskan proton dalam tubuh pasien. Kemudian, pulsa frekuensi radio diberikan untuk “mengganggu” penyelarasan ini. Saat proton kembali ke posisi semula, mereka memancarkan sinyal radio yang dideteksi oleh koil di mesin MRI. Sinyal ini sebenarnya adalah GGL Induksi yang dihasilkan oleh perubahan medan magnet dari proton-proton yang kembali ke keadaan semula, memungkinkan pencitraan organ dalam tubuh secara detail.
• Induksi Petir: Petir, meskipun tidak menyambar langsung sebuah konduktor, bisa menginduksi arus listrik yang sangat besar pada kabel-kabel di sekitarnya. Ini karena medan magnet yang sangat kuat dan tiba-tiba yang dihasilkan oleh sambaran petir dapat menginduksi GGL di kabel terdekat, menyebabkan lonjakan daya yang merusak peralatan elektronik.
• Penemuan Tidak Sengaja: Faraday, saat melakukan eksperimennya, sebenarnya terinspirasi oleh penemuan Hans Christian Ørsted bahwa arus listrik bisa menghasilkan medan magnet. Faraday menghabiskan bertahun-tahun mencoba “membalikkan” proses tersebut, yaitu mengubah magnetisme menjadi listrik, sampai akhirnya dia berhasil menemukan prinsip induksi elektromagnetik yang fundamental.

GGL Induksi adalah salah satu pilar utama fisika yang menjadi dasar bagi dunia modern kita yang penuh listrik. Dari pembangkit listrik raksasa hingga pengisian daya nirkabel di ponsel, semuanya mengandalkan keajaiban interaksi antara magnet dan listrik ini. Konsep ini mungkin terdengar rumit pada awalnya, tetapi dengan memahami prinsip dasarnya dan bagaimana faktor-faktor mempengaruhinya, kamu akan melihat betapa cerdiknya alam semesta kita bekerja.

Bagaimana menurutmu, apakah ada aplikasi GGL Induksi lain yang menarik yang pernah kamu temui? Atau mungkin kamu punya pertanyaan lebih lanjut tentang topik ini? Yuk, bagikan di kolom komentar di bawah!
