PWM pada Arduino: Pengertian, Cara Kerja, dan Aplikasinya (Panduan Lengkap!)

Updated: 12 Jul, 2025 • 0 • min read

Table of Contents

Pernahkah kamu bertanya-tanya bagaimana cara Arduino bisa meredupkan lampu LED, mengontrol kecepatan motor, atau bahkan menghasilkan suara? Padahal, pin digital Arduino itu “hitam atau putih” saja, alias hanya bisa HIGH (5V atau 3.3V) atau LOW (0V). Nah, di sinilah PWM berperan penting!

What is PWM on Arduino
Image just for illustration

Apa Itu PWM (Pulse Width Modulation)?¶

PWM adalah singkatan dari Pulse Width Modulation. Dalam bahasa Indonesia, bisa diartikan sebagai Modulasi Lebar Pulsa. Ini adalah sebuah teknik yang memungkinkan kita untuk mensimulasikan sinyal analog menggunakan output digital. Bingung? Mari kita analogikan. Bayangkan kamu punya keran air. Kamu bisa memutar keran itu penuh (HIGH) atau menutupnya rapat (LOW). Dengan pin digital biasa, cuma dua pilihan itu. Tapi, dengan PWM, kamu bisa mengatur berapa lama keran itu terbuka dalam satu siklus waktu.

Secara teknis, PWM bekerja dengan menghidupkan (HIGH) dan mematikan (LOW) pin digital dengan sangat cepat dan berulang-ulang. Kunci utamanya adalah mengatur durasi pin itu berada dalam kondisi HIGH dalam satu periode waktu tertentu. Periode ini adalah total waktu dari awal satu siklus hingga awal siklus berikutnya.

Memahami Komponen PWM¶

Ada beberapa istilah penting dalam PWM:

Pulsa (Pulse): Kondisi ketika pin digital berada pada level HIGH.
Periode (Period): Total waktu untuk satu siklus lengkap, yaitu dari awal HIGH, ke LOW, sampai kembali ke awal HIGH berikutnya. Frekuensi PWM adalah kebalikan dari periode (1/Periode). Arduino Uno biasanya memiliki frekuensi PWM sekitar 490 Hz atau 980 Hz, tergantung pin-nya.
Lebar Pulsa (Pulse Width): Durasi waktu pin berada pada kondisi HIGH dalam satu periode.
Siklus Kerja (Duty Cycle): Ini adalah perbandingan antara Lebar Pulsa (waktu HIGH) dan Periode, biasanya dinyatakan dalam persentase. Formula Duty Cycle adalah (Waktu HIGH / Periode) * 100%.

Jika duty cycle 0%, artinya pin selalu LOW. Jika duty cycle 100%, artinya pin selalu HIGH. Jika duty cycle 50%, pin HIGH selama separuh periode dan LOW separuh sisanya. Dengan mengubah-ubah duty cycle inilah, kita bisa mengatur “tingkat daya” yang dikeluarkan pin tersebut.

Kenapa Arduino Butuh PWM?¶

Seperti yang disebutkan sebelumnya, pin digital standar Arduino hanya bisa mengeluarkan tegangan maksimum (HIGH) atau nol tegangan (LOW). Untuk banyak aplikasi di dunia nyata, kita butuh kontrol yang lebih halus. Kita tidak hanya ingin menyalakan atau mematikan lampu, tapi juga meredupkannya. Kita tidak hanya ingin motor berputar kencang atau berhenti, tapi juga bisa berputar pelan atau sedang.

PWM adalah solusi cerdas untuk keterbatasan ini. Dengan mengubah duty cycle, kita sebenarnya mengatur tegangan efektif atau daya efektif yang diterima oleh komponen. Misalnya, pada Arduino Uno yang berjalan di 5V:

Duty cycle 0% = Tegangan efektif 0V (selalu LOW).
Duty cycle 50% = Tegangan efektif sekitar 2.5V (HIGH separuh waktu).
Duty cycle 100% = Tegangan efektif 5V (selalu HIGH).

Jadi, meskipun sinyalnya masih digital (kotak-kotak), komponen seperti LED, motor, atau bahkan speaker, meresponsnya seolah-olah menerima tegangan analog yang bervariasi. Ini karena komponen tersebut memiliki inersia atau filter alami yang menghaluskan sinyal kotak-kotak menjadi efek rata-rata. Mata kita tidak bisa melihat LED berkedip ribuan kali per detik, yang terlihat adalah LED meredup. Motor tidak berhenti dan berputar lagi dengan cepat, yang terjadi adalah motor berputar dengan kecepatan yang lebih rendah.

Bagaimana PWM Bekerja di Arduino?¶

Di balik layar, Arduino menggunakan komponen khusus bernama Timer untuk menghasilkan sinyal PWM. Timer ini adalah semacam “jam” internal yang bisa diatur untuk menghitung dan memicu aksi pada interval waktu tertentu. Untuk PWM, Timer ini menghitung terus-menerus dari 0 sampai nilai maksimum tertentu. Pada saat hitungan Timer mencapai nilai yang kita tentukan (nilai duty cycle), pin PWM akan berubah status (misalnya, dari HIGH ke LOW). Setelah Timer mencapai nilai maksimumnya, pin PWM akan kembali berubah status (dari LOW ke HIGH) dan Timer akan mereset ke 0, memulai siklus baru.

Nilai maksimum Timer pada Arduino Uno (yang menggunakan mikrokontroler ATmega328p) untuk pin PWM standar adalah 255. Ini berarti resolusi PWM-nya adalah 8-bit (2^8 = 256 nilai, dari 0 hingga 255).

Jika kamu memberikan nilai 0 ke pin PWM, pin akan selalu LOW (duty cycle 0%).
Jika kamu memberikan nilai 255, pin akan selalu HIGH (duty cycle 100%).
Jika kamu memberikan nilai 127 (mendekati separuh dari 255), pin akan HIGH sekitar separuh waktu dan LOW separuh waktu (duty cycle sekitar 50%).

Nilai yang kamu berikan (antara 0-255) menentukan seberapa lama pin akan HIGH dalam satu siklus dibandingkan total periode yang ditetapkan oleh Timer.

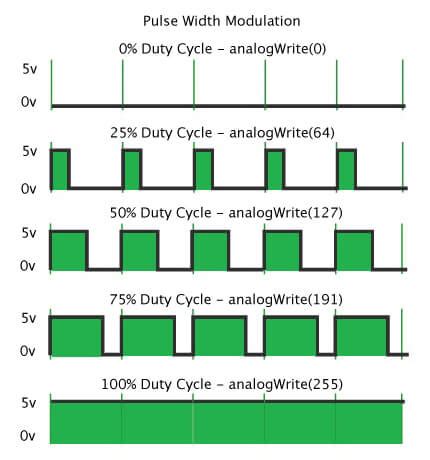

Arduino PWM Signal
Image just for illustration

Perintah `analogWrite()`: Jantung PWM Arduino¶

Untuk menggunakan PWM di Arduino, kita tidak perlu pusing mengatur Timer secara langsung (meskipun itu bisa dilakukan untuk kontrol lebih lanjut). Arduino IDE menyediakan fungsi yang sangat mudah digunakan bernama analogWrite().

Sintaksnya adalah:

analogWrite(pin, value);

pin: Nomor pin Arduino yang ingin kamu gunakan sebagai output PWM. Penting: Tidak semua pin digital Arduino bisa menghasilkan PWM. Pin yang bisa biasanya ditandai dengan simbol tilde (~) di sebelah nomor pin pada papan Arduino.
value: Nilai yang menentukan duty cycle. Untuk kebanyakan papan Arduino (Uno, Nano, Mega), nilai ini berkisar antara 0 hingga 255. Nilai ini sesuai dengan resolusi 8-bit yang dijelaskan sebelumnya.

Contoh:

analogWrite(9, 0); -> Pin 9 akan selalu LOW (0% duty cycle).
analogWrite(9, 127); -> Pin 9 akan menghasilkan PWM dengan duty cycle sekitar 50%.
analogWrite(9, 255); -> Pin 9 akan selalu HIGH (100% duty cycle).
analogWrite(9, 50); -> Pin 9 akan menghasilkan PWM dengan duty cycle sekitar (50/255) * 100% ≈ 19.6%.

Ketika kamu memanggil analogWrite(), Arduino akan mengatur Timer yang terkait dengan pin tersebut untuk menghasilkan sinyal PWM dengan duty cycle sesuai nilai yang kamu berikan. Sinyal ini akan terus dihasilkan di pin tersebut sampai kamu memanggil analogWrite() lagi dengan nilai berbeda, atau sampai kamu mengubah pin tersebut menjadi input atau output digital biasa menggunakan pinMode() dan digitalWrite().

Perlu diingat, nama fungsinya analogWrite(), tetapi ini bukan sinyal analog sejati seperti yang dihasilkan DAC (Digital-to-Analog Converter). Ini adalah sinyal digital yang dimodulasi lebarnya untuk meniru efek analog.

Pin PWM pada Berbagai Papan Arduino¶

Tidak semua pin digital pada setiap papan Arduino mendukung PWM. Pin yang mendukung PWM terhubung ke Timer pada mikrokontroler. Berikut adalah daftar pin PWM pada beberapa papan Arduino populer:

Arduino Uno / Nano: Pin 3, 5, 6, 9, 10, 11. (6 pin)
Arduino Mega: Pin 2 hingga 13, 44, 45, 46. (15 pin) Wow, banyak sekali!
Arduino Leonardo: Pin 3, 5, 6, 9, 10, 11, 13. (7 pin)
ESP8266 (NodeMCU, Wemos D1 Mini, dll.): Semua pin digital GPIO (kecuali D0/GPIO16 pada beberapa board) bisa digunakan untuk PWM, tetapi menggunakan fungsi analogWrite(). Namun, implementasinya berbeda dari Arduino AVR tradisional; tidak menggunakan Timer spesifik per pin, melainkan satu Timer yang dibagi atau software PWM. Resolusinya default 10-bit (nilai 0-1023), bisa diatur hingga 14-bit.
ESP32: Semua pin digital GPIO bisa menghasilkan PWM. ESP32 memiliki banyak Timer (LED PWM controller) dan channel PWM yang bisa diatur frekuensi dan resolusinya secara independen. Resolusi bisa diatur hingga 16-bit. Ini jauh lebih fleksibel dari Arduino AVR.

Pastikan kamu selalu mengecek diagram pinout untuk papan Arduino yang kamu gunakan untuk mengetahui pin mana saja yang mendukung PWM. Menggunakan analogWrite() pada pin yang tidak mendukung PWM pada Arduino AVR tradisional (Uno, Mega, dll.) tidak akan menghasilkan sinyal PWM, melainkan hanya akan berfungsi seperti digitalWrite() (nilai > 0 akan dianggap HIGH, nilai 0 akan LOW).

Contoh Penggunaan PWM dalam Proyek Arduino¶

Mari kita lihat beberapa contoh praktis bagaimana PWM digunakan dalam proyek sederhana.

Contoh 1: Meredupkan LED¶

Ini adalah contoh klasik penggunaan PWM. Kita akan menghubungkan sebuah LED ke pin PWM dan secara perlahan meredupkan dan menyalakannya kembali.

Skema Koneksi (Konsep):
* Hubungkan kaki positif (anoda) LED ke pin PWM Arduino (misalnya pin 9) melalui sebuah resistor pembatas arus (sekitar 220 Ohm - 470 Ohm). Resistor ini penting untuk melindungi LED agar tidak terbakar.
* Hubungkan kaki negatif (katoda) LED ke pin GND Arduino.

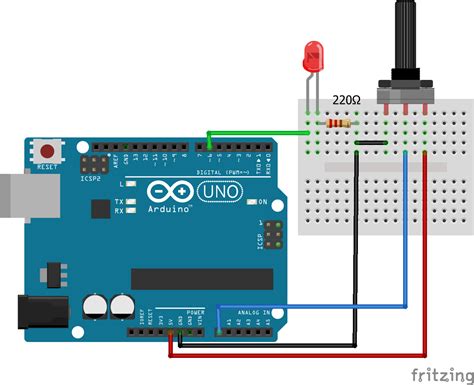

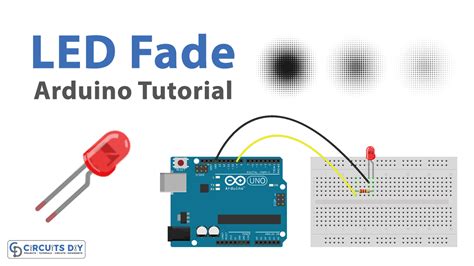

Arduino LED Fade Circuit
Image just for illustration

Kode Program:

int ledPin = 9; // Pin PWM yang terhubung ke LED

void setup() {
  // Tidak perlu pinMode() untuk pin analogWrite()
  // tapi tidak ada salahnya juga untuk memastikan pin tsb output:
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // Nyalakan LED perlahan (fade in)
  for (int brightness = 0; brightness <= 255; brightness += 5) {
    analogWrite(ledPin, brightness);
    delay(30); // Tunggu sebentar agar perubahan terlihat
  }

  // Redupkan LED perlahan (fade out)
  for (int brightness = 255; brightness >= 0; brightness -= 5) {
    analogWrite(ledPin, brightness);
    delay(30); // Tunggu sebentar agar perubahan terlihat
  }

  delay(1000); // Tunggu 1 detik sebelum mengulang
}

Penjelasan:
Kode ini menggunakan dua loop for. Loop pertama menaikkan variabel brightness dari 0 sampai 255 dengan langkah 5. Di setiap langkah, analogWrite(ledPin, brightness) dipanggil, mengatur duty cycle PWM dan membuat LED semakin terang. Loop kedua melakukan hal sebaliknya, mengurangi brightness dari 255 sampai 0, membuat LED semakin redup. Fungsi delay() memberikan jeda agar mata kita bisa melihat proses meredup dan menyala.

Contoh 2: Mengontrol Kecepatan Motor DC¶

Motor DC membutuhkan lebih banyak arus daripada yang bisa disediakan langsung oleh pin Arduino. Oleh karena itu, kita perlu menggunakan driver motor (seperti L298N, L293D, atau MOSFET) untuk mengontrolnya. PWM digunakan untuk mengatur kecepatan motor.

Skema Koneksi (Konsep):
* Hubungkan pin PWM Arduino (misalnya pin 5 atau 6) ke pin speed control atau enable pada driver motor.
* Hubungkan pin digital lain (bukan PWM) ke pin direction pada driver motor (untuk mengatur arah putaran).
* Hubungkan sumber daya eksternal (baterai/adaptor) ke driver motor untuk memberikan daya yang cukup untuk motor.
* Hubungkan motor DC ke output driver motor.
* Pastikan GND Arduino dan driver motor terhubung.

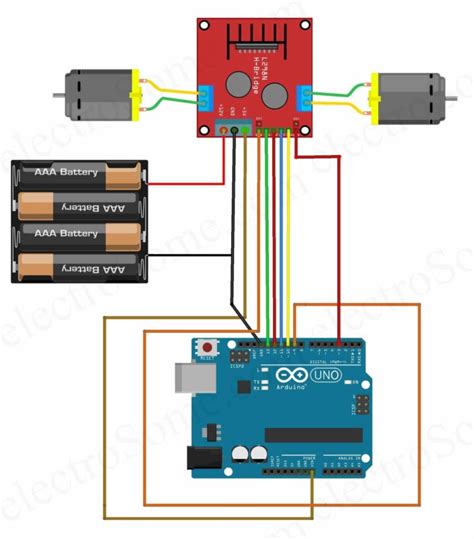

Arduino Motor Driver PWM Circuit
Image just for illustration

Kode Program (Konsep, bisa bervariasi tergantung driver motor):

int motorSpeedPin = 6; // Pin PWM untuk kontrol kecepatan
int motorDirPin = 7;   // Pin digital untuk arah

void setup() {
  pinMode(motorSpeedPin, OUTPUT);
  pinMode(motorDirPin, OUTPUT);
}

void loop() {
  // Putar motor ke satu arah dengan kecepatan sedang
  digitalWrite(motorDirPin, HIGH); // Atau LOW, tergantung wiring driver
  analogWrite(motorSpeedPin, 150); // Kecepatan sedang (nilai 0-255)
  delay(3000); // Berputar selama 3 detik

  // Hentikan motor
  analogWrite(motorSpeedPin, 0); // Duty cycle 0%, motor berhenti
  delay(1000); // Berhenti 1 detik

  // Putar motor ke arah lain dengan kecepatan penuh
  digitalWrite(motorDirPin, LOW); // Arah berlawanan
  analogWrite(motorSpeedPin, 255); // Kecepatan penuh
  delay(3000); // Berputar selama 3 detik

  // Hentikan motor
  analogWrite(motorSpeedPin, 0);
  delay(1000);
}

Penjelasan:
Pin motorSpeedPin (yang harus pin PWM) diatur menggunakan analogWrite() untuk menentukan kecepatan motor (nilai 0-255). Pin motorDirPin adalah pin digital biasa yang diatur HIGH atau LOW menggunakan digitalWrite() untuk memilih arah putaran motor (maju atau mundur, tergantung driver).

Contoh 3: Mengontrol Servo Motor¶

Servo motor adalah motor yang bisa berputar ke posisi sudut tertentu, biasanya antara 0 hingga 180 derajat. Meskipun sering disebut menggunakan PWM, servo standar sebenarnya merespons lebar pulsa positif pada frekuensi tetap (sekitar 50 Hz). Lebar pulsa ini biasanya bervariasi antara 1 milidetik (ms) untuk 0 derajat, 1.5 ms untuk 90 derajat, dan 2 ms untuk 180 derajat. Arduino memiliki library khusus bernama Servo yang sangat memudahkan kontrol servo. Library ini menggunakan Timer yang sama dengan PWM, tetapi mengaturnya untuk menghasilkan pulsa dengan lebar dan frekuensi yang dibutuhkan servo.

Skema Koneksi (Konsep):
* Hubungkan pin sinyal servo (biasanya kabel kuning atau putih) ke pin digital Arduino yang mendukung PWM (meskipun library Servo kadang bisa menggunakan pin non-PWM dengan sedikit trik). Pin 9 atau 10 sering direkomendasikan karena terkait dengan Timer1, yang ideal untuk kontrol servo.
* Hubungkan pin daya positif servo (kabel merah) ke 5V Arduino (untuk servo kecil) atau sumber daya eksternal terpisah (untuk servo yang lebih besar, pastikan GND terhubung).
* Hubungkan pin ground servo (kabel hitam atau coklat) ke GND Arduino dan sumber daya eksternal (jika pakai).

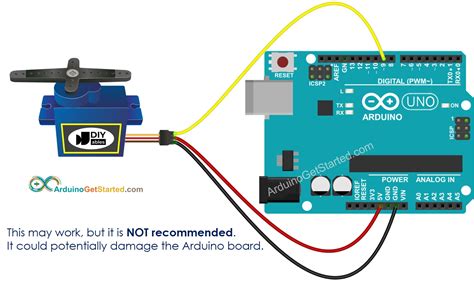

Arduino Servo Motor Circuit
Image just for illustration

Kode Program:

#include <Servo.h>

Servo myServo; // Buat objek Servo

int servoPin = 9; // Pin yang terhubung ke sinyal servo

void setup() {
  myServo.attach(servoPin); // Hubungkan objek Servo ke pin
}

void loop() {
  // Gerakkan servo ke 0 derajat
  myServo.write(0);
  delay(1000);

  // Gerakkan servo ke 90 derajat
  myServo.write(90);
  delay(1000);

  // Gerakkan servo ke 180 derajat
  myServo.write(180);
  delay(1000);
}

Penjelasan:
Library Servo mengurus semua detail pembuatan pulsa PWM yang sesuai untuk servo. Fungsi myServo.write(angle) secara otomatis mengubah duty cycle dan lebar pulsa pada frekuensi yang tepat untuk menggerakkan servo ke sudut yang diinginkan (0-180 derajat).

Tips dan Trik Menggunakan PWM¶

Pilih Pin yang Tepat: Selalu gunakan pin yang memang mendukung PWM untuk fungsi analogWrite(). Cek diagram pinout papan Arduino-mu.
Perhatikan Frekuensi PWM: Frekuensi PWM standar Arduino (≈490 Hz atau 980 Hz) sudah cukup untuk banyak aplikasi. Namun, frekuensi yang terlalu rendah bisa menyebabkan LED berkedip terlihat atau motor berdengung. Untuk aplikasi audio atau kontrol motor presisi tinggi, mungkin perlu mengubah frekuensi PWM (ini memerlukan manipulasi register Timer yang lebih lanjut).
Resolusi: Ingat bahwa analogWrite() pada Arduino AVR memberikan resolusi 8-bit (0-255). Jika kamu butuh kontrol yang lebih halus (misalnya 0-1023 atau 0-4095), kamu perlu menggunakan papan lain (seperti ESP32) atau mengatur Timer secara manual.
Daya vs. Sinyal: PWM hanya mengontrol sinyal. Untuk menggerakkan beban yang membutuhkan arus besar (motor, lampu watt tinggi), kamu wajib menggunakan driver atau relay yang sesuai. Jangan pernah menghubungkan motor DC besar atau lampu langsung ke pin Arduino, meskipun itu pin PWM.
Tidak Semua Pin PWM Frekuensinya Sama: Pada Arduino Uno/Nano, pin 5 dan 6 memiliki frekuensi PWM yang berbeda (~980 Hz) dari pin 3, 9, 10, 11 (~490 Hz). Ini karena mereka menggunakan Timer yang berbeda. Ini penting jika aplikasi kamu sensitif terhadap frekuensi.

Lebih Jauh dengan PWM: Timer dan Mode Lanjutan¶

Untuk pengguna yang lebih mahir, pemahaman tentang bagaimana Timer bekerja di mikrokontroler ATmega (otak Arduino Uno/Mega) bisa membuka kemampuan yang lebih luas dalam menggunakan PWM. Kamu bisa mengubah frekuensi PWM, resolusi, dan mode operasi (Fast PWM, Phase Correct PWM) dengan mengakses dan mengubah nilai-nilai pada register Timer (misalnya, TCCR0A, TCCR0B, OCR0A, OCR0B, dll. untuk Timer0). Ini memungkinkan penyesuaian PWM untuk aplikasi spesifik seperti menghasilkan sinyal audio pada frekuensi tertentu atau kontrol motor yang lebih canggih. Namun, ini memerlukan pemahaman mendalam tentang datasheet mikrokontroler.

Fakta Menarik Seputar PWM¶

Ada Di Mana-mana: PWM tidak hanya ada di Arduino! Teknik ini sangat umum digunakan di berbagai bidang elektronika, termasuk:
- Regulator Tegangan (Switching Power Supplies): Untuk mengubah tegangan secara efisien.
- Amplifier Audio (Class D): Untuk menghasilkan sinyal audio dari data digital dengan efisiensi tinggi.
- Kontrol Pencahayaan (LED Drivers): Untuk meredupkan lampu LED komersial.
- Telekomunikasi: Dalam beberapa bentuk modulasi sinyal.
Hemat Energi: Salah satu keuntungan besar PWM adalah efisiensi energinya. Karena pin hanya berada dalam kondisi ON (HIGH) atau OFF (LOW), transistor di dalamnya menghabiskan sedikit daya saat bertransisi. Dibandingkan dengan output analog sejati (yang menghabiskan daya secara linear sesuai tegangan output), PWM jauh lebih efisien, terutama saat daya output tidak penuh.
Bukan Analog Sejati: Ingat, sinyal PWM itu digital. Efek “analog” yang kita lihat adalah hasil averaging atau pemfilteran oleh komponen yang dihubungkan atau bahkan oleh indra kita sendiri.

PWM adalah salah satu fitur paling kuat dan serbaguna yang dimiliki Arduino. Dengan menguasainya, kamu bisa membuat proyek-proyek yang lebih canggih dan interaktif, mulai dari lampu yang meredup dengan elegan hingga robot yang bergerak dengan kecepatan terkontrol.

Bagaimana pengalamanmu menggunakan PWM di Arduino? Ada proyek menarik yang pernah kamu buat menggunakan fitur ini? Atau mungkin ada pertanyaan seputar penggunaan analogWrite()? Yuk, bagikan pengalaman dan pertanyaanmu di kolom komentar di bawah!
