IC Itu Apa Sih? Panduan Lengkap Mengenal Integrated Circuit untuk Pemula

Table of Contents

Secara sederhana, IC adalah singkatan dari Integrated Circuit, atau dalam Bahasa Indonesia sering disebut Sirkuit Terpadu. Bayangkan IC seperti sebuah kota elektronik mini yang sangat padat dan kompleks. Di dalam “kota” kecil ini, terdapat jutaan, bahkan miliaran, komponen elektronik mikroskopis seperti transistor, resistor, dan kapasitor yang diatur dan dihubungkan sedemikian rupa untuk menjalankan fungsi tertentu. Semua komponen ini dibuat secara bersamaan pada satu lembar material semikonduktor, yang paling umum adalah silikon.

Keberadaan IC adalah salah satu fondasi utama dari semua perangkat elektronik modern yang kita gunakan sehari-hari. Mulai dari smartphone, komputer, televisi, mobil, hingga peralatan rumah tangga, semuanya sangat bergantung pada kinerja IC. Sebelum era IC, sirkuit elektronik dibuat dari komponen-komponen terpisah yang dihubungkan menggunakan kabel, membuat ukurannya besar, boros daya, dan tidak bisa sekompleks sekarang. Dengan adanya IC, perangkat elektronik bisa menjadi jauh lebih kecil, lebih cepat, lebih efisien, dan jauh lebih murah untuk diproduksi secara massal.

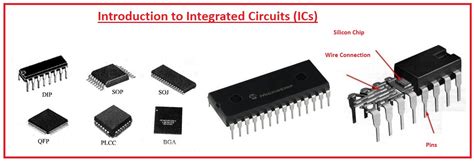

Komponen-Komponen Penyusun IC¶

IC bukanlah sekadar satu komponen tunggal, melainkan gabungan dari banyak komponen elektronik dasar yang “diintegrasikan” atau disatukan dalam skala yang sangat kecil. Komponen-komponen ini dibangun di atas atau di dalam lapisan tipis material semikonduktor. Fungsi dari setiap komponen ini sama seperti komponen elektronik diskrit yang biasa kita lihat di papan sirkuit, namun ukurannya sangat-sangat kecil.

Beberapa komponen utama yang biasanya ditemukan di dalam sebuah IC antara lain:

Transistor¶

Ini adalah komponen paling penting dan paling banyak di dalam IC. Transistor berfungsi sebagai saklar elektronik atau penguat sinyal. Dalam IC digital, transistor digunakan sebagai saklar untuk merepresentasikan angka biner 0 dan 1. Sementara itu, dalam IC analog, transistor digunakan untuk memperkuat atau memproses sinyal listrik secara kontinu. Jumlah transistor dalam satu IC modern bisa mencapai miliaran, seperti pada prosesor komputer.

Resistor¶

Resistor berfungsi untuk mengatur aliran arus listrik. Di dalam IC, resistor biasanya dibuat dari lapisan material yang resistif yang dibentuk dalam pola tertentu. Nilai resistansinya ditentukan oleh material, panjang, dan lebarnya. Mereka berperan dalam membatasi arus atau membagi tegangan di dalam sirkuit.

Kapasitor¶

Kapasitor berfungsi untuk menyimpan energi dalam bentuk medan listrik. Dalam IC, kapasitor sering digunakan untuk menyaring sinyal, menyimpan muatan (seperti dalam memori DRAM), atau sebagai bagian dari rangkaian pewaktu. Kapasitor dalam IC dibuat dengan menempatkan lapisan isolator di antara dua area konduktif.

Dioda¶

Dioda berfungsi sebagai “katup” satu arah untuk arus listrik, memungkinkan arus mengalir hanya ke satu arah tertentu. Dioda dalam IC digunakan untuk berbagai tujuan, termasuk penyearahan sinyal atau sebagai bagian dari rangkaian logika atau memori.

Semua komponen mikroskopis ini dihubungkan satu sama lain melalui jalur-jalur konduktif yang sangat tipis, biasanya terbuat dari logam seperti aluminium atau tembaga. Jalur-jalur ini ibarat jalan raya di dalam kota elektronik mini IC, yang menghubungkan berbagai “bangunan” (komponen) agar arus listrik dapat mengalir dan melakukan tugasnya.

Image just for illustration

Sejarah dan Evolusi IC¶

Penemuan IC adalah lompatan besar dalam sejarah teknologi. Sebelum IC, sirkuit elektronik terdiri dari komponen-komponen diskrit (terpisah) yang disolder pada papan sirkuit. Ini membuat perangkat elektronik besar, mahal, dan sering kali tidak dapat diandalkan karena banyaknya sambungan yang rentan.

Konsep dasar IC muncul dari kebutuhan untuk membuat komponen elektronik lebih kecil dan lebih andal. Dua ilmuwan secara independen menemukan ide ini hampir bersamaan pada akhir tahun 1950-an: Jack Kilby dari Texas Instruments dan Robert Noyce dari Fairchild Semiconductor.

Kilby menciptakan IC pertama pada tahun 1958 menggunakan bahan germanium. Sirkuitnya cukup sederhana, hanya terdiri dari satu transistor dan beberapa komponen lainnya yang dihubungkan dengan kawat emas halus. Penemuan ini kemudian dipatenkan.

Sementara itu, Noyce mengembangkan IC menggunakan bahan silikon dan mengusulkan metode yang lebih maju pada tahun 1959. Noyce menggunakan proses planar yang memungkinkan komponen-komponen dan interkoneksinya dibuat pada satu permukaan silikon, tanpa perlu kawat penghubung tambahan. Metode Noyce inilah yang menjadi dasar bagi pembuatan IC modern.

Kedua penemuan ini sangat penting, dan Jack Kilby dianugerahi Penghargaan Nobel Fisika pada tahun 2000 atas perannya dalam penemuan IC. Robert Noyce, bersama Gordon Moore, kemudian mendirikan Intel Corporation, salah satu produsen IC terbesar di dunia. Sejak penemuan itu, teknologi pembuatan IC terus berkembang dengan sangat pesat.

Jenis-Jenis IC¶

IC dapat dikategorikan berdasarkan fungsi dan cara kerjanya. Pengelompokan utama yang sering digunakan adalah:

IC Digital¶

IC digital beroperasi menggunakan sinyal diskrit, yaitu hanya mengenal dua kondisi, biasanya disebut “tinggi” (merepresentasikan biner 1) dan “rendah” (merepresentasikan biner 0). IC jenis ini adalah tulang punggung perangkat komputasi dan logika. Contoh IC digital meliputi:
* Mikroprosesor: Otak dari komputer dan banyak perangkat pintar.
* Mikrokontroler: Komputer kecil dalam satu chip, sering digunakan di sistem tertanam (embedded systems).
* Memori Digital: Seperti RAM (Random Access Memory) dan ROM (Read-Only Memory) untuk menyimpan data.
* Gerbang Logika: Seperti gerbang AND, OR, NOT, NAND, NOR, XOR yang melakukan operasi logika dasar.
* Flip-Flop: Komponen dasar untuk menyimpan satu bit informasi.

IC Analog¶

IC analog beroperasi menggunakan sinyal kontinu, yang nilainya bisa berubah secara halus seiring waktu. IC jenis ini banyak digunakan dalam pengolahan sinyal audio, video, dan sensor. Contoh IC analog meliputi:
* Penguat Operasional (Operational Amplifier / Op-Amp): Digunakan untuk memperkuat atau memproses sinyal analog.
* Pengatur Tegangan (Voltage Regulator): Menghasilkan tegangan keluaran yang stabil meskipun tegangan masukan atau beban berubah.
* Penguat Audio (Audio Amplifier): Meningkatkan kekuatan sinyal audio.
* Filter Analog: Memproses sinyal analog untuk menghilangkan atau memperkuat frekuensi tertentu.

IC Campuran (Mixed-Signal IC)¶

Seperti namanya, IC jenis ini menggabungkan fungsionalitas digital dan analog dalam satu chip. Mereka penting untuk menghubungkan dunia analog (sinyal sensor, suara, dll.) dengan dunia digital (prosesor, memori). Contoh umum adalah Analog-to-Digital Converter (ADC) dan Digital-to-Analog Converter (DAC), yang mengubah sinyal dari satu domain ke domain lain.

Pemilihan jenis IC sangat bergantung pada aplikasi yang akan dibuat. Sistem yang kompleks seringkali menggunakan kombinasi dari ketiga jenis IC ini.

Bagaimana IC Dibuat?¶

Proses pembuatan IC sangat kompleks dan membutuhkan teknologi yang sangat canggih, ruang bersih (clean room) yang steril, dan peralatan yang sangat mahal. Proses ini melibatkan banyak langkah rumit, namun secara garis besar dapat dijelaskan sebagai berikut:

1. Wafer Silikon: Proses dimulai dengan bahan dasar, biasanya wafer silikon murni berbentuk cakram tipis. Silikon dipilih karena sifat semikonduktornya yang baik.
2. Oksidasi: Permukaan wafer dilapisi dengan lapisan tipis silikon dioksida melalui proses pemanasan. Lapisan ini berfungsi sebagai isolator dan juga sebagai “masker” dalam langkah selanjutnya.
3. Pelapisan Fotoresist (Photoresist Coating): Wafer dilapisi dengan bahan peka cahaya yang disebut photoresist.
4. Litografi: Proses ini seperti mencetak pola sirkuit mikroskopis di atas wafer. Cahaya (biasanya sinar ultraviolet atau bahkan sinar-X/EUV untuk teknologi terbaru) ditembakkan melalui pola (masker) ke lapisan photoresist. Area photoresist yang terkena cahaya akan berubah sifatnya.
5. Pengembangan (Developing): Photoresist yang telah terkena cahaya (atau yang tidak terkena, tergantung jenis photoresistnya) dicuci, meninggalkan pola sirkuit yang diinginkan di atas wafer.
6. Etsa (Etching): Bahan kimia atau plasma digunakan untuk mengikis area silikon dioksida yang tidak terlindungi oleh photoresist. Ini membuat pola permanen pada lapisan di bawahnya.
7. Doping: Proses ini mengubah sifat listrik area tertentu pada wafer dengan menambahkan atom-atom pengotor (seperti Fosfor atau Boron). Ini menciptakan area p-type dan n-type yang penting untuk membentuk transistor dan komponen lainnya.
8. Deposisi Logam (Metal Deposition): Lapisan logam (biasanya aluminium atau tembaga) diletakkan di atas wafer. Logam ini akan menjadi jalur-jalur konduktif (interconnects) yang menghubungkan komponen-komponen.
9. Litografi dan Etsa Logam: Proses litografi dan etsa diulang untuk menghilangkan logam yang tidak diinginkan, menyisakan jalur-jalur konduktif yang membentuk sirkuit.
10. Pengulangan Lapisan: Langkah-langkah ini (oksidasi, photoresist, litografi, etsa, doping, deposisi logam) diulang berkali-kali untuk membangun lapisan-lapisan komponen dan koneksi di atas wafer. Wafer modern bisa memiliki puluhan lapisan.
11. Pengujian Wafer (Wafer Testing): Sebelum dipotong, setiap IC pada wafer diuji secara elektronik untuk memastikan berfungsi dengan benar. IC yang cacat ditandai.
12. Pemotongan Wafer (Dicing): Wafer dipotong menjadi chip-chip individual menggunakan gergaji berlian atau laser. Setiap chip adalah satu IC.
13. Pengemasan (Packaging): Chip IC yang sudah terpotong ditempatkan dalam wadah pelindung yang memiliki pin-pin eksternal. Pin-pin ini memungkinkan IC dihubungkan ke papan sirkuit lainnya. Proses packaging ini akan dijelaskan lebih lanjut di bagian selanjutnya.
14. Pengujian Akhir (Final Testing): IC yang sudah dikemas diuji lagi untuk memastikan berfungsi sesuai spesifikasi sebelum dikirimkan ke pelanggan.

Seluruh proses ini dilakukan di lingkungan yang sangat terkontrol untuk mencegah kontaminasi debu atau partikel lain yang bisa merusak sirkuit mikroskopis.

Image just for illustration

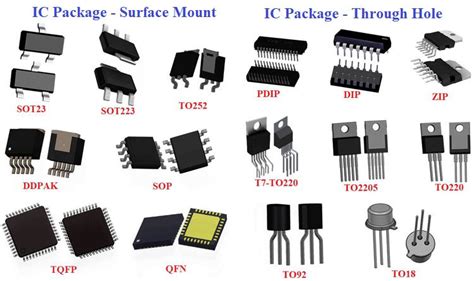

Bentuk dan Pengemasan IC (IC Packaging)¶

Setelah chip silikon selesai dibuat dan dipotong dari wafer, chip tersebut masih sangat rapuh dan sulit dihubungkan ke papan sirkuit. Oleh karena itu, setiap chip perlu dimasukkan ke dalam wadah pelindung yang disebut package. Package ini berfungsi ganda: melindungi chip dari kerusakan fisik dan lingkungan, serta menyediakan pin-pin atau bola-bola solder yang bisa dihubungkan ke sirkuit eksternal.

Ada banyak jenis package IC, yang bervariasi dalam ukuran, jumlah pin, cara pemasangan di papan sirkuit, dan kemampuan pembuangan panas. Beberapa jenis package yang umum meliputi:

• DIP (Dual In-line Package): Ini adalah salah satu package tertua dan paling mudah dikenali, berbentuk persegi panjang dengan dua baris pin di sisi panjangnya. Pin-pin ini biasanya dipasang melalui lubang di papan sirkuit (through-hole mounting). Mudah digunakan untuk prototyping.
• SOIC (Small Outline Integrated Circuit): Package ini lebih kecil dari DIP dan dirancang untuk dipasang di permukaan papan sirkuit (surface-mount technology / SMT). Pinnya berbentuk “sayap camar” (gull-wing) di dua sisi.
• QFP (Quad Flat Package): Package ini memiliki pin di keempat sisinya dan juga menggunakan surface-mount technology. Digunakan untuk IC dengan jumlah pin yang lebih banyak.
• QFN (Quad Flat No-lead): Mirip QFP tetapi tidak memiliki pin yang menonjol keluar. Sambungan ke papan sirkuit dilakukan melalui pad kontak di bagian bawah package. Membuat ukurannya lebih kecil.
• BGA (Ball Grid Array): Package ini tidak memiliki pin di samping, melainkan susunan bola-bola solder di bagian bawahnya. Digunakan untuk IC yang sangat kompleks dengan pin yang sangat banyak (seperti prosesor modern). BGA memungkinkan kepadatan pin yang sangat tinggi.
• CSP (Chip Scale Package): Ini adalah package yang ukurannya hampir sama dengan ukuran chip silikon itu sendiri. Menawarkan ukuran yang sangat kompak.

Pemilihan jenis package bergantung pada kebutuhan aplikasi, termasuk ukuran perangkat, jumlah pin yang dibutuhkan, disipasi daya, dan biaya produksi. Package juga berperan penting dalam membuang panas yang dihasilkan oleh IC saat beroperasi.

Image just for illustration

Aplikasi IC di Berbagai Bidang¶

IC ada di mana-mana dalam kehidupan modern. Sulit menemukan perangkat elektronik yang tidak menggunakan setidaknya satu IC. Berikut adalah beberapa contoh aplikasi IC di berbagai bidang:

• Komputasi: Mikroprosesor, chip memori (RAM, SSD controller), chip grafis (GPU), chipset motherboard. Semuanya adalah IC yang bekerja sama untuk memungkinkan komputer beroperasi.
• Telekomunikasi: Chip pemroses sinyal (DSP), chip radio frekuensi (RF IC), chip untuk jaringan (Ethernet controller, Wi-Fi chip), digunakan di smartphone, router, BTS (Base Transceiver Station).
• Konsumen Elektronik: IC untuk pemrosesan audio/video di TV, chip kontrol di remote control, IC power management di charger ponsel, mikrokontroler di mesin cuci, kulkas, microwave.
• Otomotif: IC digunakan di sistem manajemen mesin (ECU), sistem hiburan dan navigasi, sistem keamanan (ABS, airbag), sistem bantuan pengemudi (ADAS). Mobil modern bisa memiliki ratusan IC.
• Industri: Mikrokontroler untuk kontrol otomatisasi pabrik, IC sensor interface, IC power electronics untuk mengontrol motor dan daya.
• Medis: IC digunakan di alat bantu dengar, alat pacu jantung, mesin MRI, alat pemantau pasien. Membutuhkan keandalan tinggi.
• Dirgantara dan Militer: IC untuk sistem navigasi, komunikasi satelit, radar, dan kontrol pesawat atau rudal. Seringkali membutuhkan IC yang tahan terhadap radiasi dan suhu ekstrem.

Tanpa IC, perangkat-perangkat ini tidak akan mungkin ada dalam bentuk, ukuran, dan kemampuan seperti sekarang. IC memungkinkan miniaturisasi, peningkatan kinerja, dan penurunan biaya yang mengubah dunia.

Fakta Menarik tentang IC¶

Ada beberapa fakta menarik seputar dunia IC yang menunjukkan betapa luar biasanya teknologi ini:

• Hukum Moore: Ini adalah pengamatan yang dibuat oleh salah satu pendiri Intel, Gordon Moore, pada tahun 1965. Dia memprediksi bahwa jumlah transistor pada IC akan berlipat ganda kira-kira setiap dua tahun, sementara biayanya akan relatif sama atau menurun. Prediksi ini telah terbukti cukup akurat selama puluhan tahun dan menjadi pendorong utama kemajuan industri semikonduktor. Meskipun laju peningkatannya melambat dalam beberapa tahun terakhir, prinsip dasarnya masih berlaku.
• Ukuran Transistor: Transistor individual dalam IC modern sangat kecil, diukur dalam satuan nanometer (nm). Proses fabrikasi terbaru sudah mencapai ukuran 3nm atau 5nm. Bayangkan, satu nanometer itu sepermiliar meter! Diameter rambut manusia sekitar 50.000 hingga 100.000 nm.
• Jumlah Transistor: Prosesor kelas atas saat ini bisa memiliki lebih dari 100 miliar transistor dalam satu chip. Ini angka yang sulit dibayangkan!
• Kompleksitas: Desain sebuah IC yang kompleks membutuhkan tim insinyur yang besar dan perangkat lunak desain yang sangat canggih. Proses perancangannya bisa memakan waktu bertahun-tahun.
• Ruang Bersih (Clean Room): Pabrik pembuatan IC (fab atau foundry) adalah salah satu tempat paling bersih di dunia. Tingkat kebersihannya jauh lebih tinggi daripada ruang operasi rumah sakit. Partikel debu sekecil apapun bisa merusak sirkuit mikroskopis.

Fakta-fakta ini menunjukkan betapa kompleks dan canggihnya teknologi yang mendasari setiap IC yang kita gunakan.

Masa Depan IC¶

Industri semikonduktor terus berinovasi. Masa depan IC akan terus didorong oleh kebutuhan akan kinerja yang lebih tinggi, efisiensi daya yang lebih baik, dan ukuran yang lebih kecil. Beberapa tren yang sedang berkembang meliputi:

• Miniaturisasi Lanjutan: Upaya terus dilakukan untuk membuat transistor dan interkoneksi semakin kecil, mendorong batas fisika material.
• Material Baru: Penelitian sedang dilakukan pada material selain silikon, seperti gallium nitride (GaN) atau silicon carbide (SiC) untuk aplikasi daya tinggi atau frekuensi tinggi, serta material 2D seperti grafena.
• Arsitektur Baru: Pengembangan arsitektur IC yang lebih efisien untuk kecerdasan buatan (AI), machine learning, dan komputasi kuantum.
• Chiplet dan Packaging 3D: Daripada membuat satu chip raksasa, trennya adalah memecah fungsionalitas menjadi chip-chip yang lebih kecil (chiplets) dan menyusunnya secara vertikal (3D packaging) untuk meningkatkan kinerja dan efisiensi.
• IC untuk Aplikasi Khusus (Application-Specific Integrated Circuit / ASIC): Semakin banyak IC yang didesain khusus untuk tugas tertentu (misalnya, chip untuk menambang cryptocurrency, chip AI, chip untuk networking spesifik) untuk mendapatkan kinerja dan efisiensi maksimal pada tugas tersebut.

IC akan terus menjadi tulang punggung inovasi teknologi di masa depan, memungkinkan pengembangan perangkat dan sistem yang lebih pintar, lebih cepat, dan lebih efisien.

Memahami apa itu IC dan bagaimana cara kerjanya memberikan apresiasi yang lebih dalam terhadap perangkat elektronik di sekitar kita. Dari chip kecil di jam tangan digital hingga prosesor kuat di superkomputer, IC adalah keajaiban teknik yang telah merevolusi cara kita hidup, bekerja, dan berkomunikasi. Mereka adalah inti dari era digital.

Apa pengalaman atau pertanyaanmu terkait IC? Mungkin kamu pernah melihatnya saat membongkar perangkat elektronik lama atau penasaran dengan chip di gadget favoritmu? Bagikan pendapatmu di kolom komentar di bawah!
