LGA Itu Apa Sih? Panduan Lengkap Mengenal Socket Prosesor Komputer

Table of Contents

LGA adalah singkatan dari Land Grid Array. Dalam dunia komputer, terutama saat kita bicara tentang komponen PC, LGA merujuk pada jenis socket atau dudukan yang digunakan untuk menghubungkan prosesor (CPU) dengan motherboard. Jadi, kalau kamu lagi merakit PC atau sekadar baca-baca spesifikasi komponen, istilah LGA ini pasti sering muncul.

Image just for illustration

Secara sederhana, socket LGA adalah antarmuka fisik yang memungkinkan CPU dipasang ke motherboard. Ini adalah komponen kritis karena semua komunikasi data dan daya antara prosesor dan komponen lain di komputer harus melewati socket ini. Desain socket LGA berbeda signifikan dengan jenis socket yang lebih tua, dan perbedaan inilah yang menjadi alasan utama kenapa teknologi ini banyak diadopsi, terutama oleh Intel selama bertahun-tahun untuk prosesor desktop mereka.

Bagaimana LGA Bekerja?¶

Konsep utama di balik LGA adalah penempatan pin. Pada socket LGA, pin-pin konektor yang berfungsi sebagai jembatan komunikasi antara CPU dan motherboard tidak berada di bagian bawah prosesor. Sebaliknya, pin-pin tersebut justru berada di dalam socket yang ada di motherboard.

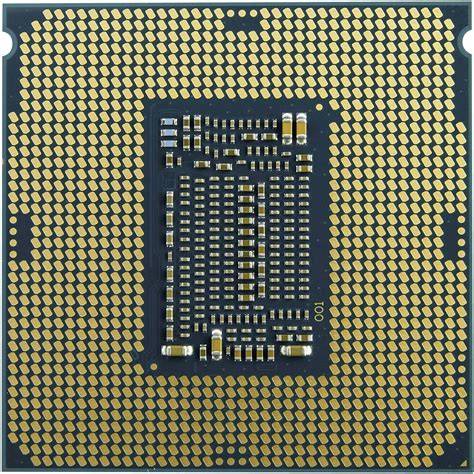

Bagian bawah prosesor LGA tidak memiliki pin yang menonjol. Sebagai gantinya, terdapat bantalan-bantalan kecil atau pads yang terbuat dari logam datar. Ketika prosesor dipasang ke socket LGA di motherboard, bantalan-bantalan di CPU ini akan bersentuhan langsung dengan pin-pin yang ada di dalam socket motherboard.

Image just for illustration

Proses pemasangan CPU LGA biasanya melibatkan sebuah tuas kecil di socket motherboard. Tuas ini berfungsi untuk mengunci atau membuka mekanisme socket. Saat tuas dibuka, penutup logam di atas socket akan terangkat, memungkinkan kamu meletakkan CPU dengan hati-hati di posisi yang tepat. Setelah CPU terpasang rata, tuas dikembalikan ke posisi semula untuk menekan prosesor ke bawah, memastikan semua bantalan di CPU membuat kontak yang solid dan stabil dengan pin-pin di socket motherboard.

Koneksi yang rapat dan stabil ini sangat penting. Bayangkan saja, sebuah prosesor modern bisa memiliki ribuan bantalan kontak di bagian bawahnya. Setiap bantalan harus terhubung dengan pin yang sesuai di socket untuk memastikan semua fungsi prosesor berjalan dengan benar, mulai dari transfer data, penyaluran daya, hingga sinyal clock. Desain LGA dirancang untuk memfasilitasi koneksi massal ini secara efisien dan aman setelah dipasang.

LGA vs. PGA: Perbedaan Krusial¶

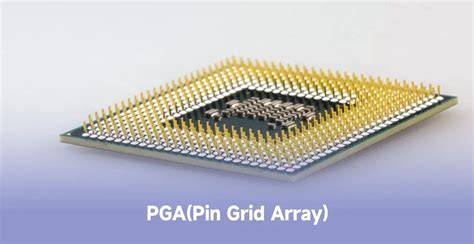

Untuk memahami mengapa LGA menjadi populer, kita perlu melihat teknologi socket sebelumnya yang dominan, yaitu PGA (Pin Grid Array). Pada socket PGA, justru prosesornya yang memiliki pin-pin kecil yang menonjol di bagian bawahnya. Socket di motherboard PGA berupa lubang-lubang kecil tempat pin-pin CPU dimasukkan.

Image just for illustration

Perbedaan utama ini membawa konsekuensi besar dalam hal penanganan komponen. Dengan PGA, risiko terbesar adalah pin CPU bengkok atau patah. Pin-pin ini sangat halus dan rentan terhadap kerusakan jika CPU tidak ditangani dengan sangat hati-hati. Menjatuhkan CPU, atau bahkan sekadar salah memasukkannya ke dalam socket, bisa dengan mudah merusak pin dan membuat prosesor tidak bisa digunakan.

Di sisi lain, dengan LGA, pin yang rentan itu dipindahkan dari CPU ke motherboard. Ini berarti prosesor LGA itu sendiri jauh lebih kokoh dan tidak mudah rusak akibat penanganan yang kurang hati-hati di bagian bawahnya. Bantalan-bantalan datar di CPU LGA lebih tahan banting dibandingkan pin-pin halus pada CPU PGA.

Namun, ini tidak berarti LGA bebas risiko. Meskipun CPU-nya lebih aman, socket LGA di motherboard kini yang memiliki ribuan pin kecil yang menonjol. Jika kamu tidak hati-hati saat memasang CPU atau menangani motherboard tanpa CPU terpasang, pin di socket motherboard ini yang berisiko bengkok atau patah. Kerusakan pada pin socket motherboard biasanya lebih sulit dan mahal diperbaiki dibandingkan pin CPU yang bengkok (meskipun memperbaiki pin CPU juga sulit dan berisiko). Jadi, LGA hanya memindahkan risiko kerusakan pin dari CPU ke motherboard. Meski begitu, secara umum, proses pemasangan CPU LGA dianggap sedikit lebih mudah dan aman bagi komponen prosesor yang biasanya lebih mahal.

Sejarah dan Penggunaan LGA: Intel dan AMD¶

Intel adalah pelopor dan pengguna utama teknologi socket LGA untuk prosesor desktop arus utama mereka selama bertahun-tahun. Mereka mulai beralih ke LGA pada awal tahun 2000-an dan terus menggunakannya hingga prosesor generasi terbaru mereka.

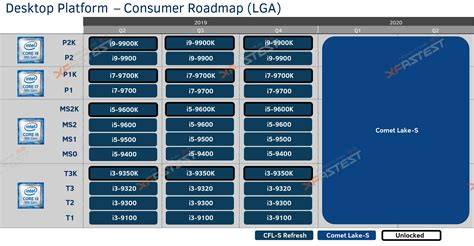

Berikut beberapa contoh socket LGA yang pernah atau masih digunakan Intel:

• LGA 775: Salah satu socket LGA pertama Intel yang sangat populer, digunakan untuk prosesor Pentium 4, Core 2 Duo, dan Core 2 Quad. Angka 775 menunjukkan jumlah pin di socket.
• LGA 1366: Digunakan untuk prosesor kelas atas seperti Core i7 generasi pertama dan server/workstation berbasis Nehalem.
• LGA 1156: Untuk prosesor Core i3/i5/i7 generasi pertama (Lynnfield/Clarkdale).
• LGA 1155: Digunakan untuk prosesor Core generasi ke-2 (Sandy Bridge) dan ke-3 (Ivy Bridge).
• LGA 1150: Untuk prosesor Core generasi ke-4 (Haswell) dan ke-5 (Broadwell).
• LGA 1151: Socket ini digunakan untuk beberapa generasi prosesor, mulai dari Core generasi ke-6 (Skylake), ke-7 (Kaby Lake), ke-8 (Coffee Lake), hingga ke-9 (Coffee Lake Refresh). Terkadang dibagi lagi menjadi 1151v1 dan 1151v2 karena meskipun socket fisiknya sama, kompatibilitas chipset dan prosesornya berbeda.
• LGA 1200: Digunakan untuk prosesor Core generasi ke-10 (Comet Lake) dan ke-11 (Rocket Lake). Angka 1200 menunjukkan jumlah pin yang meningkat dari 1151.
• LGA 1700: Socket yang lebih besar dengan 1700 pin, digunakan untuk prosesor Core generasi ke-12 (Alder Lake), ke-13 (Raptor Lake), dan ke-14 (Raptor Lake Refresh). Perubahan socket ini biasanya terjadi ketika ada arsitektur prosesor baru yang membutuhkan lebih banyak koneksi daya atau data.
• LGA 2011 / 2011-v3 / 2066: Ini adalah socket LGA yang lebih besar dan lebih padat pin, biasanya digunakan untuk prosesor Intel kelas High-End Desktop (HEDT) dan server. Jumlah pinnya menunjukkan kemampuan prosesor ini untuk mendukung lebih banyak jalur PCIe, lebih banyak channel memori, dan fitur lain yang dibutuhkan untuk tugas berat.

Image just for illustration

Bagaimana dengan AMD? Selama bertahun-tahun, AMD secara konsisten menggunakan socket PGA untuk prosesor desktop arus utama mereka, seperti socket AM2, AM3, AM3+, AM4. Namun, mereka juga menggunakan socket LGA untuk prosesor kelas High-End Desktop (seperti AMD Threadripper dengan socket TR4/sTRX4) dan prosesor server (AMD EPYC dengan socket SP3).

Perubahan besar terjadi dengan dirilisnya prosesor AMD Ryzen seri 7000 dan socket AM5. Untuk pertama kalinya, AMD beralih menggunakan socket LGA untuk prosesor desktop arus utama mereka. Socket AM5 secara teknis adalah socket LGA 1718, artinya memiliki 1718 pin di motherboard-nya. Ini merupakan langkah signifikan bagi AMD yang mengikuti jejak Intel dalam mengadopsi LGA untuk platform desktop mereka.

Keuntungan Utama Menggunakan LGA¶

Ada beberapa alasan kuat mengapa teknologi LGA menjadi pilihan utama untuk socket CPU modern, terutama di pasar desktop arus utama:

1. Mengurangi Risiko Kerusakan Pin CPU: Ini adalah keuntungan yang paling sering disebut. Dengan memindahkan pin dari CPU ke motherboard, risiko pin bengkok atau patah pada prosesor yang mahal menjadi sangat berkurang. CPU menjadi lebih tahan banting saat ditangani di luar socket.
2. Desain Lebih Padat: LGA memungkinkan penempatan pin yang lebih rapat per area. Ini penting seiring dengan semakin kompleksnya prosesor yang membutuhkan lebih banyak koneksi daya dan data. Desain LGA memfasilitasi peningkatan jumlah pin dalam ukuran socket yang relatif standar.
3. Tekanan Kontak Lebih Merata: Mekanisme penguncian pada socket LGA biasanya memberikan tekanan yang lebih merata ke seluruh permukaan CPU. Ini memastikan bahwa semua bantalan kontak di CPU membuat koneksi yang baik dan konsisten dengan pin di socket, yang krusial untuk stabilitas dan kinerja.
4. Memfasilitasi Desain Cooler yang Lebih Kuat: Meskipun socket-nya sendiri tidak langsung terkait dengan cooler, desain LGA seringkali dipasangkan dengan mekanisme mounting cooler yang terintegrasi di motherboard itu sendiri (menggunakan backplate atau mounting frame yang kuat). Ini memungkinkan pemasangan cooler yang lebih besar dan lebih berat tanpa memberikan terlalu banyak tekanan langsung pada CPU itu sendiri, karena beban ditopang oleh motherboard dan chassis.

Keuntungan-keuntungan ini secara kolektif membuat LGA menjadi solusi socket yang lebih reliable dan efisien untuk prosesor modern yang semakin kompleks dan haus daya.

Hal yang Perlu Diperhatikan¶

Meskipun LGA punya banyak kelebihan, ada juga beberapa hal yang perlu kamu perhatikan:

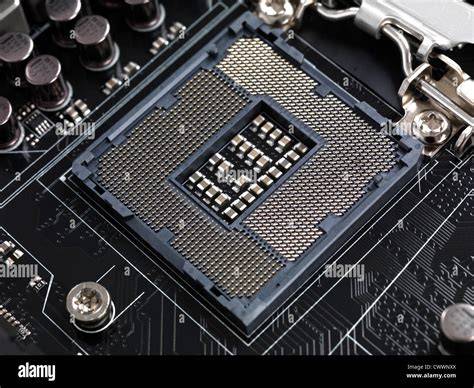

• Pin Socket Motherboard yang Rentan: Seperti yang sudah dibahas, risiko pin bengkok beralih ke socket di motherboard. Sangat penting untuk berhati-hati saat memasang CPU dan saat menangani motherboard tanpa CPU terpasang. Jangan pernah menyentuh pin di socket dan pastikan tidak ada debu atau kotoran yang masuk ke dalamnya.
• Kompatibilitas Cooler: Setiap jenis socket LGA (misalnya LGA 1200, LGA 1700, AM5) memiliki dimensi dan posisi lubang mounting cooler yang berbeda. Cooler yang dirancang untuk satu jenis socket mungkin memerlukan mounting kit tambahan atau bahkan tidak kompatibel sama sekali dengan socket lain. Pastikan cooler CPU yang kamu beli secara spesifik mendukung socket LGA yang ada di motherboard-mu.
• Kunci dan Indikator Orientasi: CPU LGA memiliki kunci atau takik di sisinya (biasanya ada dua) yang harus sejajar dengan tonjolan yang sesuai di socket motherboard. Selain itu, biasanya ada segitiga penanda di salah satu sudut CPU dan di socket motherboard. Penting untuk memastikan penanda ini sejajar sebelum mencoba menutup tuas pengunci. Memaksa menutup tuas saat CPU tidak terpasang dengan benar bisa merusak pin socket.

Image just for illustration

Memahami poin-poin ini akan membantumu menghindari kesalahan saat merakit atau mengganti komponen. Penanganan yang hati-hati adalah kunci untuk menjaga socket dan CPU tetap aman.

Kompatibilitas dan Pemilihan Motherboard¶

Ketika memilih motherboard dan prosesor, hal yang paling fundamental adalah memastikan bahwa socket motherboard kompatibel dengan socket prosesor. Kamu tidak bisa memasang prosesor LGA 1700 ke motherboard dengan socket LGA 1200, meskipun keduanya sama-sama LGA dan terlihat mirip dari jauh. Setiap socket dirancang untuk generasi prosesor tertentu dan memiliki konfigurasi pin yang unik.

Selain jenis socket, kompatibilitas prosesor juga ditentukan oleh chipset di motherboard. Chipset adalah sekumpulan chip yang mengelola komunikasi antara CPU, memori, storage, dan perangkat periferal lainnya. Meskipun socket-nya sama, sebuah chipset lama mungkin tidak mendukung prosesor generasi terbaru, atau sebaliknya. Misalnya, beberapa chipset LGA 1151 hanya mendukung prosesor Intel generasi ke-6 dan ke-7, sementara chipset LGA 1151 yang lebih baru diperlukan untuk prosesor generasi ke-8 dan ke-9.

Ketika membeli motherboard, perhatikan spesifikasi socket (misalnya, LGA 1700) dan chipset (misalnya, Intel Z690, B760, H610). Kemudian, cek daftar CPU yang didukung oleh motherboard tersebut di situs web produsen motherboard. Ini adalah cara terbaik untuk memastikan kompatibilitas penuh sebelum membeli.

Kesimpulan¶

LGA atau Land Grid Array adalah jenis socket CPU modern yang memindahkan pin koneksi dari prosesor ke motherboard. Desain ini diadopsi luas oleh Intel untuk prosesor desktop mereka selama bertahun-tahun dan kini juga digunakan oleh AMD untuk platform desktop terbarunya (AM5).

Keuntungan utama LGA adalah mengurangi risiko kerusakan pin pada CPU yang mahal, memungkinkan desain socket yang lebih padat, dan memfasilitasi koneksi yang stabil antara CPU dan motherboard. Namun, risiko kerusakan pin beralih ke socket di motherboard, sehingga diperlukan penanganan yang hati-hati.

Memahami apa itu LGA, bagaimana cara kerjanya, dan pentingnya memastikan kompatibilitas socket dan chipset adalah pengetahuan dasar yang sangat berguna jika kamu tertarik dengan perakitan atau upgrade PC. Ini membantu kamu memilih komponen yang tepat dan menghindari masalah saat instalasi.

Apakah kamu pernah punya pengalaman dengan socket LGA, mungkin saat merakit PC pertamamu atau upgrade prosesor? Atau mungkin ada pertanyaan lain tentang socket CPU? Yuk, share pengalaman atau pertanyaanmu di kolom komentar!
