VTP Itu Apa Sih? Mengenal Lebih Dekat VLAN Trunking Protocol

Table of Contents

Pernahkah Anda membayangkan harus mengkonfigurasi VLAN yang sama di puluhan, bahkan ratusan switch dalam sebuah jaringan? Tentu saja ini akan sangat memakan waktu, rentan kesalahan, dan bikin pusing kepala, kan? Nah, di sinilah peran VTP masuk.

VTP, singkatan dari VLAN Trunking Protocol, adalah sebuah protokol proprietary milik Cisco yang dirancang untuk menyederhanakan manajemen database VLAN di seluruh jaringan switched. Bayangkan punya “master list” VLAN yang secara otomatis disebar ke semua switch lain yang membutuhkan. Itulah esensi dari VTP.

Image just for illustration

Apa Sih Tujuan Utama VTP?¶

Tujuan utama VTP adalah konsistensi dan efisiensi. Dengan VTP, Anda cukup membuat, memodifikasi, atau menghapus VLAN di satu switch saja (yang bertugas sebagai Server VTP), dan perubahan tersebut akan secara otomatis disebarkan ke switch-switch lain dalam domain VTP yang sama (yang bertugas sebagai Client VTP).

Tanpa VTP, setiap kali Anda membuat VLAN baru, Anda harus login ke setiap switch di jaringan Anda yang memerlukan VLAN tersebut dan mengkonfigurasinya secara manual. Ini tidak hanya memakan waktu, tetapi juga meningkatkan risiko kesalahan konfigurasi antar switch, yang bisa menyebabkan masalah konektivitas antar perangkat.

Bagaimana VTP Bekerja?¶

Prinsip kerja VTP cukup straightforward: switch VTP berkomunikasi satu sama lain melalui trunk link. Trunk link adalah koneksi antar switch yang memungkinkan traffic dari multiple VLANs melewatinya (misalnya menggunakan enkapsulasi 802.1Q). Melalui trunk link inilah, VTP mengirimkan “iklan” (advertisement) yang berisi informasi database VLAN.

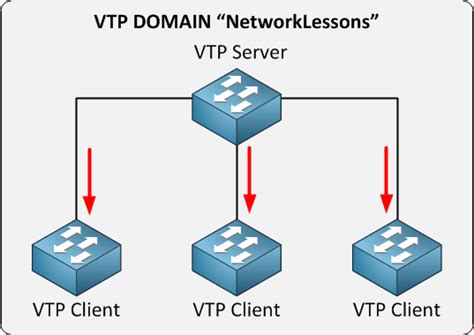

Agar switch bisa bertukar informasi VTP, mereka harus berada dalam Domain VTP yang sama. Domain VTP adalah sekelompok switch yang berbagi informasi VTP yang sama. Setiap domain VTP punya nama unik. Jika switch-switch tidak berada dalam domain yang sama atau menggunakan password VTP yang berbeda, mereka tidak akan bertukar informasi VTP.

Image just for illustration

Dalam satu domain VTP, ada switch yang bertugas sebagai Server, ada yang sebagai Client, dan ada juga yang Transparent. Kita akan bahas mode-mode ini lebih detail nanti. Switch Server adalah yang punya database VLAN “master”. Ketika ada perubahan pada database VLAN di Server, Server akan meningkatkan Nomor Revisi Konfigurasi (Configuration Revision Number) VTP-nya dan mengirimkan iklan (advertisement) ke switch-switch lain dalam domain yang sama.

Switch Client dan Server lain yang menerima iklan ini akan memeriksa nomor revisi. Jika nomor revisi di iklan lebih tinggi dari nomor revisi yang mereka miliki, mereka akan menganggap bahwa iklan tersebut berisi informasi terbaru dan akan memperbarui database VLAN mereka sesuai dengan iklan tersebut.

Mode-Mode VTP¶

VTP beroperasi dalam beberapa mode. Mode ini menentukan bagaimana sebuah switch berpartisipasi dalam domain VTP dan berinteraksi dengan informasi database VLAN.

Mode Server¶

Ini adalah mode default pada kebanyakan switch Cisco. Switch dalam mode Server VTP punya kekuatan penuh:
* Mereka dapat membuat, memodifikasi, dan menghapus VLAN.
* Mereka menyimpan seluruh database VLAN untuk domain tersebut.
* Mereka mengirimkan iklan (advertisements) VTP ketika ada perubahan pada database VLAN mereka.
* Mereka menerima iklan dari switch Server lain dan memperbarui database mereka jika nomor revisi di iklan lebih tinggi.

Dalam satu domain VTP, setidaknya harus ada satu switch dalam mode Server. Ini adalah sumber kebenaran (source of truth) untuk informasi VLAN di seluruh domain.

Mode Client¶

Switch dalam mode Client adalah pengikut setia. Mereka:
* Tidak dapat membuat, memodifikasi, atau menghapus VLAN. Perintah konfigurasi VLAN seperti vlan database atau vlan <id> tidak akan berfungsi atau memiliki efek lokal saja (tergantung versi VTP/IOS).
* Mereka hanya menerima iklan VTP dari switch Server (atau switch Client lain yang meneruskan iklan).
* Mereka memperbarui database VLAN lokal mereka agar sinkron dengan database yang diterima dari Server, asalkan nomor revisi di iklan lebih tinggi.
* Mereka meneruskan iklan VTP yang mereka terima ke port trunk lainnya.

Mode Client sangat berguna untuk switch-switch di jaringan yang hanya perlu tahu tentang VLAN yang ada tanpa perlu melakukan konfigurasi manual.

Mode Transparent¶

Switch dalam mode Transparent bersifat independen. Mereka:
* Tidak berpartisipasi dalam domain VTP. Mereka tidak bergabung dengan domain, tidak mengirimkan iklan VTP tentang database lokal mereka, dan tidak memperbarui database mereka berdasarkan iklan VTP yang mereka terima.
* Mereka dapat membuat, memodifikasi, dan menghapus VLAN, tetapi perubahan ini hanya berlaku secara lokal di switch itu sendiri. Database VLAN mereka tidak dibagikan ke switch lain melalui VTP.
* Mereka meneruskan iklan VTP yang mereka terima ke port trunk lainnya, tetapi mereka tidak memprosesnya (kecuali VTP versi 3 dengan Primary Server).

Mode Transparent berguna untuk switch yang perlu memiliki konfigurasi VLAN yang unik, atau sebagai “penghalang” antara dua domain VTP yang berbeda, atau sebagai tindakan pencegahan untuk menghindari masalah sinkronisasi VTP yang tidak diinginkan (misalnya, ketika menambahkan switch baru ke jaringan).

Mode Off (Opsional)¶

Pada beberapa switch atau versi IOS, ada juga mode “Off”. Perilakunya mirip dengan Transparent, yaitu tidak berpartisipasi dalam domain VTP dan manajemen VLAN bersifat lokal. Bedanya, switch dalam mode Off tidak meneruskan iklan VTP yang mereka terima. Namun, mode Transparent lebih umum digunakan dan mode Off seringkali memiliki perilaku yang sama dengan Transparent di versi IOS yang lebih baru.

Iklan (Advertisement) VTP¶

VTP menggunakan beberapa jenis iklan untuk menyebarkan informasi:

• Summary Advertisements: Dikirim secara berkala (default 5 menit) atau segera setelah ada perubahan besar. Iklan ini berisi nama domain VTP, nomor revisi konfigurasi, stempel waktu (timestamp), dan informasi lain yang meringkas status database VTP. Ini seperti “pengumuman” singkat bahwa ada database VTP dengan nomor revisi sekian tersedia.
• Subset Advertisements: Dikirim setelah Summary Advertisement yang mengindikasikan adanya perubahan, atau setelah ada perubahan spesifik pada database VLAN (misalnya, VLAN baru dibuat/dihapus). Iklan ini berisi detail tentang VLAN yang ada, seperti ID VLAN, nama VLAN, dan tipe VLAN. Ini adalah “rincian” dari perubahan yang diumumkan di Summary Advertisement.

Iklan-iklan ini selalu dikirim ke alamat multicast tertentu melalui port trunk VTP.

Nomor Revisi Konfigurasi (Configuration Revision Number)¶

Ini adalah konsep paling penting dalam VTP. Nomor revisi adalah angka 32-bit yang melacak tingkat pembaruan database VLAN.

• Setiap kali switch dalam mode Server membuat, memodifikasi, atau menghapus VLAN, nomor revisinya akan bertambah satu.
• Switch Client atau Server yang menerima iklan VTP akan membandingkan nomor revisi di iklan dengan nomor revisi lokal mereka.
• Jika nomor revisi di iklan lebih tinggi dari nomor revisi lokal, switch penerima akan menerima informasi baru, memperbarui database VLAN-nya, dan mengadopsi nomor revisi yang lebih tinggi tersebut.
• Jika nomor revisi di iklan sama atau lebih rendah, switch penerima akan mengabaikan iklan tersebut (kecuali ada permintaan Summary Advertisement).

Ini adalah mekanisme yang memastikan semua switch dalam domain yang sama akhirnya memiliki database VLAN yang konsisten. Namun, mekanisme ini juga merupakan sumber risiko terbesar VTP, seperti yang akan kita bahas nanti.

VTP Pruning¶

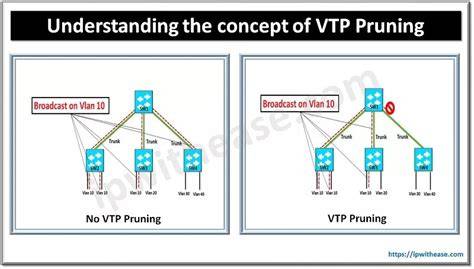

VTP Pruning adalah fitur opsional yang bisa diaktifkan di domain VTP. Tujuannya adalah untuk meningkatkan efisiensi penggunaan bandwidth pada trunk link.

Secara default, broadcast, multicast, dan unknown unicast traffic untuk setiap VLAN akan dikirim melalui semua trunk link dalam domain VTP. Ini bisa memboroskan bandwidth jika traffic dari sebuah VLAN melewati trunk link menuju switch yang sebenarnya tidak memiliki port aktif dalam VLAN tersebut.

Image just for illustration

VTP Pruning bekerja dengan mencegah trafik untuk VLAN tertentu melewati trunk link jika switch di ujung lain dari trunk tersebut tidak memiliki active access port dalam VLAN tersebut. Switch berkomunikasi satu sama lain untuk memberitahukan VLAN mana yang aktif di setiap port trunk mereka. Dengan pruning aktif, traffic hanya dikirim melalui trunk di mana VLAN itu benar-benar dibutuhkan.

Fitur ini sangat membantu dalam jaringan besar dengan banyak VLAN dan banyak switch, karena dapat mengurangi traffic yang tidak perlu pada trunk link.

Versi-Versi VTP¶

VTP telah berkembang melalui beberapa versi:

• VTP v1: Versi asli. Mendukung VLAN standar (1-1005). Tidak mendukung VTP authentication yang kuat.
• VTP v2: Menambahkan dukungan untuk VLAN Token Ring (kurang relevan sekarang) dan melakukan pemeriksaan konsistensi (misalnya, memeriksa nama domain VTP dan password) ketika meneruskan iklan VTP Transparent. Jika informasi ini tidak cocok, iklan tidak akan diteruskan.
• VTP v3: Versi terbaru dan paling canggih. Membawa banyak perbaikan signifikan:
  • Extended VLAN Range: Mendukung VLAN ID 1 hingga 4094 (VLAN standar dan extended).
  • Support for Private VLANs and MST: Dapat menyebarkan informasi Private VLAN dan Multiple Spanning Tree (MST).
  • Authentication Improvements: Metode otentikasi yang lebih aman menggunakan secret (password) yang di-hash, bukan hanya teks biasa.
  • Primary Server: Konsep Primary Server diperkenalkan di v3. Dalam v3, Anda bisa memiliki beberapa switch mode Server, tetapi hanya satu yang designated sebagai Primary Server untuk domain. Hanya Primary Server yang bisa membuat/memodifikasi/menghapus VLAN. Ini mengurangi risiko konflik jika ada beberapa Server.
  • Mode Off: Diperkenalkan secara eksplisit, berperilaku seperti Transparent tetapi tidak meneruskan iklan secara default (perilaku forwarding bisa dikonfigurasi).
  • Device ID: Setiap switch VTP v3 memiliki ID unik.

VTP v3 adalah rekomendasi jika switch Anda mendukungnya karena fiturnya yang lebih lengkap dan mekanisme yang lebih aman, terutama dengan dukungan extended VLAN dan konsep Primary Server.

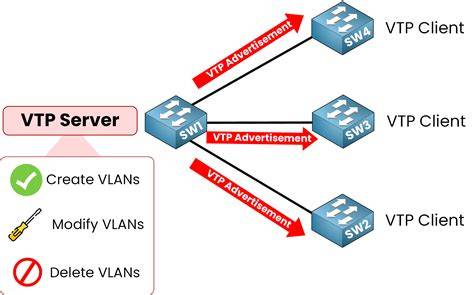

Keuntungan Menggunakan VTP¶

Menggunakan VTP memberikan beberapa keuntungan yang signifikan:

1. Manajemen Terpusat: Konfigurasi VLAN dapat dilakukan dari satu lokasi (switch Server), yang menyederhanakan operasi dan mengurangi beban kerja admin jaringan.
2. Mengurangi Kesalahan Konfigurasi: Karena informasi VLAN disebarkan secara otomatis, risiko kesalahan ketik atau ketidaksesuaian konfigurasi antar switch sangat berkurang.
3. Penyebaran Cepat: Penambahan VLAN baru atau perubahan pada VLAN yang ada dapat dengan cepat disebarkan ke seluruh domain VTP.
4. Konsistensi: Memastikan bahwa semua switch dalam domain VTP memiliki pandangan yang konsisten mengenai struktur VLAN jaringan.
5. Efisiensi Bandwidth (dengan Pruning): VTP Pruning dapat menghemat bandwidth pada trunk link dengan mencegah pengiriman traffic VLAN yang tidak perlu.

Image just for illustration

Kekurangan dan Risiko Menggunakan VTP¶

Meskipun VTP menawarkan banyak kemudahan, ada juga beberapa kekurangan dan risiko yang perlu dipertimbangkan dengan cermat:

1. Cisco Proprietary: VTP adalah protokol milik Cisco. Ini berarti hanya switch Cisco yang dapat berpartisipasi dalam domain VTP. Jika jaringan Anda terdiri dari switch dari vendor yang berbeda, VTP tidak dapat digunakan secara end-to-end.
2. Risiko Database Tertimpa: Ini adalah risiko paling kritis. Jika sebuah switch dalam mode Server (atau Client yang kemudian beralih ke Server, atau Client/Server baru) dengan nomor revisi konfigurasi yang lebih tinggi secara tidak sengaja dimasukkan ke dalam domain VTP yang sudah ada, switch tersebut akan dianggap memiliki database terbaru. Database di switch-switch lain (bahkan yang mungkin sudah dikonfigurasi dengan benar selama bertahun-tahun) akan ditimpa (overwritten) dengan database dari switch “baru” tersebut, bahkan jika database tersebut kosong! Ini bisa menyebabkan hilangnya semua VLAN di jaringan Anda secara mendadak.
   • Contoh: Anda membeli switch bekas, switch itu pernah jadi Server di jaringan lain dan punya nomor revisi 100. Jaringan Anda sekarang punya nomor revisi 50. Anda colok switch bekas itu ke jaringan Anda tanpa reset config. Jika domain name dan password cocok, switch itu akan dianggap Server dengan database paling baru (revisi 100). Database VLAN di semua switch lain (revisi 50) akan dihapus dan diganti dengan database dari switch bekas (revisi 100), yang mungkin kosong atau berbeda jauh. Jaringan Anda lumpuh.
3. Single Point of Failure (v1/v2 Server): Jika satu-satunya switch Server mati atau terisolasi, Anda tidak dapat lagi membuat atau memodifikasi VLAN di domain tersebut sampai Server dipulihkan atau switch lain dipromosikan menjadi Server (proses manual dan hati-hati). Risiko ini sedikit berkurang di VTP v3 dengan konsep Primary Server.
4. Potensi Penyebaran Kesalahan: Jika konfigurasi VLAN di switch Server salah, kesalahan tersebut akan menyebar ke seluruh domain VTP, menyebabkan masalah di seluruh jaringan.

Best Practices dalam Menggunakan VTP¶

Mengingat risiko yang ada, penggunaan VTP perlu dilakukan dengan hati-hati dan mengikuti best practices:

• Gunakan Password VTP: Selalu konfigurasikan password VTP yang kuat. Ini mencegah switch yang tidak sah atau switch dengan konfigurasi tidak dikenal bergabung dengan domain VTP dan berpotensi merusak database VLAN.
• Waspada Terhadap Nomor Revisi: Sebelum menambahkan switch bekas atau switch yang sebelumnya terkonfigurasi ke jaringan VTP yang sudah ada, pastikan untuk mereset konfigurasi VTP-nya (terutama nomor revisi) atau setidaknya mulai dengan mode Transparent. Cara paling aman adalah menghapus file vlan.dat di flash memory dan mereload switch, atau set VTP mode ke Transparent, set domain name, lalu kembali ke mode Client/Server. Di VTP v3, gunakan Primary Server.
• Tetapkan Hanya Satu atau Dua Server (dengan hati-hati): Meskipun VTP v1/v2 mengizinkan banyak Server, sebaiknya batasi hanya satu Server aktif per domain VTP untuk meminimalkan risiko konflik atau ketidaksesuaian. Di VTP v3, gunakan konsep Primary Server. Jika perlu redundancy Server, pastikan Anda sangat memahami mekanismenya dan menggunakan VTP v3.
• Gunakan Mode Transparent Jika Diperlukan: Untuk switch yang tidak perlu tahu tentang semua VLAN di jaringan, atau yang perlu memiliki konfigurasi VLAN unik, atau sebagai langkah pencegahan, gunakan mode Transparent. Switch mode Transparent tidak akan memengaruhi atau dipengaruhi oleh database VTP domain lain.
• Dokumentasikan Domain VTP: Catat nama domain VTP, password, dan switch mana yang berperan sebagai Server. Dokumentasi yang baik sangat penting untuk troubleshooting.
• Pertimbangkan Alternatif: Di lingkungan yang tidak murni Cisco atau di mana manajemen VLAN yang sangat manual lebih disukai untuk alasan keamanan/kontrol, pertimbangkan untuk tidak menggunakan VTP sama sekali (menggunakan mode Transparent di semua switch dan mengkonfigurasi VLAN secara lokal).

Ringkasan¶

VTP (VLAN Trunking Protocol) adalah protokol Cisco yang dirancang untuk mengotomatiskan sinkronisasi database VLAN di seluruh jaringan switch yang terhubung melalui trunk link. Dengan mode Server, Client, dan Transparent, VTP memungkinkan administrasi terpusat untuk VLAN, mengurangi upaya manual dan potensi kesalahan konfigurasi.

Meskipun sangat berguna untuk efisiensi dan konsistensi, VTP juga memiliki risiko signifikan, terutama terkait mekanisme nomor revisi konfigurasi yang dapat menyebabkan database VLAN di seluruh jaringan tertimpa jika tidak dikelola dengan benar. Oleh karena itu, pemahaman mendalam tentang cara kerja VTP, mode-modenya, dan penerapan best practices sangat penting untuk menghindari masalah besar dalam jaringan Anda.

Menggunakan password, mengelola nomor revisi dengan hati-hati, memilih mode yang tepat untuk setiap switch, dan mempertimbangkan VTP v3 (jika didukung) adalah langkah-langkah krusial untuk memanfaatkan keuntungan VTP sambil meminimalkan risikonya.

Semoga penjelasan ini memberikan gambaran yang jelas tentang apa itu VTP dan bagaimana protokol ini bekerja.
