GGL Itu Apa Sih? Panduan Lengkap Mengenal Gaya Gesek Listrik!

Table of Contents

Pernahkah kamu memikirkan apa yang sebenarnya menggerakkan arus listrik di dalam rangkaian? Bukan sekadar “ada listriknya”, tapi ada sesuatu yang mendorong atau memberikan energi pada muatan-muatan listrik agar bisa bergerak. Nah, inilah yang kita sebut dengan GGL. GGL adalah singkatan dari Gaya Gerak Listrik. Meskipun namanya “gaya gerak”, GGL ini sebenarnya bukan gaya dalam artian mekanik (yang diukur pakai Newton), melainkan sebuah bentuk energi per satuan muatan, yang satuannya adalah Volt (V). Jadi, GGL itu mirip “tenaga pendorong” yang disuplai oleh sumber listrik seperti baterai atau generator.

Memahami Konsep Dasar GGL¶

Bayangkan begini: arus listrik itu seperti aliran air di dalam pipa. Agar air bisa mengalir dari satu tempat ke tempat lain, kamu butuh pompa air yang memberikan tekanan. Pompa inilah yang melakukan kerja untuk mengangkat air atau memberikannya energi agar bisa mengalir. Dalam rangkaian listrik, sumber GGL (misalnya baterai) bertindak seperti pompa ini. Dia “memompa” muatan listrik (seperti elektron) dari potensial rendah ke potensial tinggi, memberikan mereka energi potensial listrik. Energi inilah yang kemudian akan digunakan oleh muatan-muatan tersebut untuk bergerak melalui komponen-komponen listrik di luar sumber, seperti lampu, resistor, atau motor listrik.

GGL adalah nilai tegangan ideal yang bisa dihasilkan oleh sebuah sumber listrik ketika tidak ada arus yang mengalir melaluinya, atau dengan kata lain, saat rangkaian terbuka. Ini adalah ukuran dari seberapa besar energi yang diberikan oleh sumber per coulomb muatan yang melewatinya.

Image just for illustration

Sumber-Sumber GGL: Dari Mana Energi Itu Berasal?¶

Sumber GGL adalah perangkat yang bisa mengubah bentuk energi lain menjadi energi listrik, siap untuk menggerakkan muatan. Ada berbagai macam sumber GGL yang sering kita jumpai, masing-masing bekerja dengan prinsip yang berbeda dalam mengubah energi:

Baterai dan Aki¶

Ini mungkin sumber GGL yang paling familiar. Baterai mengubah energi kimia menjadi energi listrik melalui reaksi kimia di dalamnya. Setiap baterai memiliki GGL tertentu yang ditentukan oleh jenis bahan kimia yang digunakan. Misalnya, baterai alkaline biasanya punya GGL sekitar 1.5 V, sedangkan aki mobil (lead-acid) punya GGL per sel sekitar 2 V, jadi aki 12V punya 6 sel yang disusun seri.

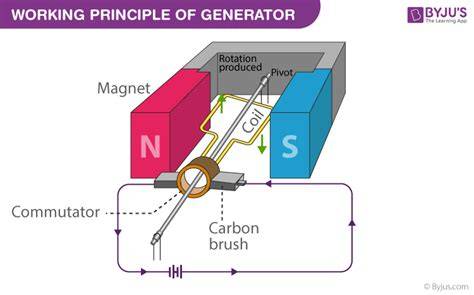

Generator Listrik¶

Generator bekerja berdasarkan prinsip induksi elektromagnetik. Alat ini mengubah energi mekanik (dari putaran turbin air, uap, angin, atau mesin diesel) menjadi energi listrik. Saat konduktor bergerak memotong medan magnet atau medan magnet di sekitarnya berubah, GGL terinduksi dihasilkan. GGL yang dihasilkan oleh generator inilah yang memasok listrik ke rumah-rumah dan industri.

Image just for illustration

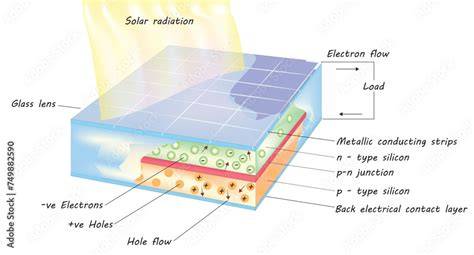

Sel Surya (Solar Cell)¶

Sel surya atau panel surya mengubah energi cahaya (foton) menjadi energi listrik melalui efek fotovoltaik. Ketika cahaya mengenai material semikonduktor pada sel surya, energi dari foton membebaskan elektron, menciptakan beda potensial yang menghasilkan GGL. GGL yang dihasilkan satu sel surya memang kecil (sekitar 0.5 V), tapi dengan menggabungkannya dalam jumlah banyak (panel surya), kita bisa mendapatkan GGL total yang cukup besar.

Image just for illustration

Termokopel¶

Termokopel adalah sensor suhu yang juga bisa bertindak sebagai sumber GGL. Alat ini mengubah energi panas menjadi energi listrik berdasarkan efek Seebeck. Ketika ada perbedaan suhu antara dua titik sambungan dua jenis logam berbeda, GGL kecil dihasilkan. GGL ini biasanya sangat kecil (dalam milivolt) dan seringnya digunakan sebagai sensor suhu, bukan sebagai sumber daya utama.

Intinya, semua sumber GGL ini memiliki mekanisme internal untuk “memaksa” muatan bergerak dari area potensial rendah ke potensial tinggi, melawan gaya Coulumb (gaya tolak antar muatan sejenis) yang sebenarnya cenderung mendorong muatan dari potensial tinggi ke rendah. Proses inilah yang memberikan energi pada muatan.

GGL vs. Tegangan Jepit: Ada Perbedaan Penting!¶

Ini adalah salah satu hal yang sering bikin bingung. GGL dan tegangan jepit (sering juga disebut tegangan terminal atau beda potensial antara terminal sumber) itu berbeda.

• GGL (ε) adalah tegangan total yang dihasilkan oleh sumber *secara internal*. Nilai ini konstan untuk sumber ideal, atau nilainya bisa diukur saat tidak ada arus yang mengalir (rangkaian terbuka).
• Tegangan Jepit (V) adalah tegangan aktual yang terukur di antara terminal sumber ketika sumber tersebut sedang mengalirkan arus ke rangkaian eksternal.

Kenapa berbeda? Jawabannya terletak pada keberadaan hambatan dalam sumber.

Pentingnya Memahami Hambatan Dalam (Internal Resistance)¶

Tidak ada sumber GGL yang 100% sempurna atau ideal. Setiap sumber listrik, baik itu baterai, generator, atau sel surya, memiliki sejumlah hambatan internal ®. Hambatan internal ini adalah hambatan terhadap aliran muatan di dalam sumber GGL itu sendiri. Misalnya, pada baterai, hambatan internal berasal dari resistansi elektrolit dan elektrodanya. Pada generator, berasal dari resistansi gulungan kawatnya.

Ketika sumber GGL mengalirkan arus (I) ke rangkaian eksternal, arus ini juga harus melewati hambatan internal ® yang ada di dalam sumber itu sendiri. Sesuai Hukum Ohm (V = I * R), akan ada penurunan tegangan di dalam sumber itu sendiri sebesar V_dalam = I * r.

Penurunan tegangan internal inilah yang menyebabkan tegangan jepit (V) menjadi lebih kecil dari GGL (ε) saat arus mengalir. Tegangan jepit adalah “sisa” dari GGL setelah dikurangi penurunan tegangan di hambatan dalam.

Secara matematis, hubungannya adalah:
V = ε - I * r

Di mana:
* V = Tegangan Jepit (Volt)
* ε = GGL (Volt)
* I = Arus yang mengalir dalam rangkaian (Ampere)
* r = Hambatan dalam sumber (Ohm)

Persamaan ini menunjukkan bahwa tegangan jepit akan sama dengan GGL hanya jika arus (I) sama dengan nol (rangkaian terbuka), atau jika hambatan dalam ® sama dengan nol (sumber ideal). Pada kenyataannya, r tidak pernah nol, sehingga V selalu kurang dari ε saat I > 0.

Sebaliknya, jika sumber listrik sedang diisi (misalnya, mengisi ulang baterai), arah arus berlawanan. Dalam kasus ini, tegangan jepit terminal akan lebih besar dari GGL-nya, karena sumber eksternal harus “mendorong” muatan melawan GGL sumber yang sedang diisi dan juga melawan hambatan dalamnya. Rumusnya menjadi:
V = ε + I * r (untuk proses pengisian daya)

Image just for illustration

Mengaitkan GGL dengan Rangkaian Eksternal¶

Biasanya, sumber GGL dihubungkan ke rangkaian eksternal yang memiliki hambatan total (R_eksternal). Rangkaian total sekarang terdiri dari sumber GGL dengan hambatan dalam ® yang terhubung seri dengan hambatan eksternal (R_eksternal).

Total hambatan dalam rangkaian adalah R_total = R_eksternal + r.

Menurut Hukum Ohm untuk seluruh rangkaian (termasuk sumber), GGL adalah total beda potensial yang “disediakan” untuk mengalirkan arus melalui total hambatan. Jadi:
ε = I * R_total
ε = I * (R_eksternal + r)

Dari persamaan ini, kita bisa mencari besar arus yang mengalir dalam rangkaian:
I = ε / (R_eksternal + r)

Setelah mengetahui arus (I), kita bisa mencari tegangan jepit (V) dengan dua cara:
1. Menggunakan hubungan V, ε, I, dan r: V = ε - I * r
2. Menggunakan Hukum Ohm pada hambatan eksternal: V = I * R_eksternal

Kedua cara ini akan memberikan hasil tegangan jepit yang sama, karena tegangan jepit (V) memang adalah beda potensial di ujung-ujung hambatan eksternal, yang juga merupakan beda potensial di ujung-ujung terminal sumber GGL (dengan hambatan dalamnya).

Analogi Air yang Diperluas¶

Mari kembali ke analogi pompa air untuk memperjelas:
* Pompa Air: Sumber GGL (ε). Ketinggian maksimum air yang bisa diangkat pompa secara ideal adalah ε.
* Gesekan Internal di Pompa/Pipa Masuk Pompa: Hambatan Dalam ®. Ini menyebabkan sebagian “tekanan” atau “energi” yang dihasilkan pompa hilang di dalam pompa itu sendiri karena gesekan.
* Aliran Air: Arus Listrik (I).
* Pipa dan Hambatan Aliran di Luar Pompa (misal, keran, filter): Hambatan Eksternal (R_eksternal). Ini menghambat aliran air di luar pompa.
* Tekanan Air di Ujung Keluar Pompa (sebelum masuk ke hambatan eksternal): Tegangan Jepit (V). Ini adalah tekanan aktual yang tersedia untuk mendorong air melalui sistem perpipaan di luar pompa.

Pompa menghasilkan tekanan total (ε), tapi karena ada gesekan di dalam pompa ®, tekanan yang tersedia di ujung keluarnya (V) sedikit berkurang seiring dengan meningkatnya aliran air (I). Semakin besar aliran air, semakin besar kehilangan tekanan di dalam pompa (I * r), sehingga tekanan di ujung keluarnya (V) semakin rendah.

Fakta Menarik Seputar GGL¶

1. Nama yang Misleading: Istilah “Gaya Gerak Listrik” (Electromotive Force) agak menyesatkan karena ini bukan gaya dalam arti force seperti dorongan atau tarikan (diukur dalam Newton). Ini adalah energi per satuan muatan, dengan satuan Volt (Joule/Coulomb). Para ilmuwan di masa lalu menamakannya demikian karena mereka mengira ada “gaya” yang mendorong muatan, sebelum konsep energi listrik per muatan sepenuhnya dipahami.
2. Alessandro Volta: Ilmuwan Italia, Alessandro Volta, dianggap sebagai penemu sumber GGL kontinu pertama, yaitu tumpukan Volta (Voltaic pile) pada awal abad ke-19. Penemuannya ini merupakan cikal bakal baterai modern dan membuka jalan bagi eksperimen listrik yang lebih lanjut.
3. GGL Induksi: GGL yang dihasilkan oleh generator atau trafo disebut GGL induksi. Besarnya GGL induksi ini dijelaskan oleh Hukum Faraday tentang Induksi Elektromagnetik, yang menyatakan bahwa GGL induksi dalam sebuah rangkaian tertutup sebanding dengan laju perubahan fluks magnetik yang melaluinya. Ini adalah prinsip fundamental di balik pembangkit listrik skala besar.
4. GGL Balik (Back EMF): Pada beberapa komponen seperti motor listrik atau induktor, bisa muncul GGL yang arahnya berlawanan dengan GGL sumber yang diaplikasikan. Ini disebut GGL balik (back EMF). Pada motor, GGL balik ini muncul karena kumparan motor berputar di dalam medan magnet, menginduksi GGL yang melawan tegangan suplai. Ini penting untuk mengatur kecepatan motor.

Aplikasi GGL dalam Kehidupan Sehari-hari¶

GGL adalah konsep fundamental yang ada di balik hampir semua perangkat listrik yang kita gunakan.

• Setiap kali kamu menggunakan remote control TV, energi dari baterai (sumber GGL) menggerakkan elektron melalui sirkuitnya.
• Saat kamu menyalakan mobil, aki mobil (sumber GGL besar) memberikan arus yang sangat kuat untuk menyalakan mesin starter.
• Lampu senter menyala berkat GGL yang disediakan oleh baterai di dalamnya.
• Rumahmu mendapat suplai listrik dari generator (sumber GGL skala besar) di pembangkit listrik, yang disalurkan melalui jaringan transmisi.
• Saat kamu mengisi daya ponsel, charger mengubah GGL dari stopkontak (yang berasal dari generator) menjadi GGL yang cocok untuk mengisi baterai ponselmu.

Memahami GGL membantu kita memahami mengapa rangkaian bekerja seperti apa adanya, mengapa tegangan pada baterai bekas mungkin sedikit turun saat digunakan, dan bagaimana berbagai sumber energi diubah menjadi energi listrik yang bisa kita manfaatkan.

Tips Merawat Sumber GGL agar Lebih Tahan Lama¶

Karena GGL adalah “jantung” sumber listrik, merawat sumber GGL berarti merawat alat-alat yang menghasilkan atau menyimpan energi ini.

1. Perhatikan Suhu: Sumber GGL berbasis kimia (baterai) sangat sensitif terhadap suhu ekstrem. Suhu terlalu panas atau terlalu dingin bisa merusak struktur internal dan mengurangi kapasitas serta GGL-nya dalam jangka panjang. Simpan baterai di tempat yang sejuk dan kering.
2. Gunakan Charger yang Tepat: Untuk baterai isi ulang, selalu gunakan charger yang sesuai dengan jenis baterai dan spesifikasinya. Charger yang tidak cocok bisa memberikan arus atau tegangan yang salah, merusak baterai dan mengurangi GGL-nya.
3. Hindari Deep Discharge (untuk jenis tertentu): Beberapa jenis baterai (seperti aki timbal-asam) tidak suka dikosongkan dayanya sampai habis (deep discharge) secara berulang, karena bisa menyebabkan kerusakan permanen dan mengurangi GGL serta kapasitasnya.
4. Perawatan Generator: Jika kamu memiliki generator (misalnya untuk cadangan listrik), lakukan perawatan rutin seperti ganti oli, cek bahan bakar, dan pastikan filter udara bersih sesuai panduan pabrikan. Ini menjaga efisiensi kerja dan GGL yang dihasilkan.
5. Jaga Kebersihan Terminal: Korosi pada terminal baterai atau sumber GGL lainnya bisa meningkatkan hambatan total rangkaian (termasuk seolah-olah menambah hambatan eksternal), menyebabkan penurunan tegangan yang tidak diinginkan dan menghambat aliran arus, meski GGL sumbernya masih bagus. Bersihkan terminal secara berkala jika terlihat kotor atau berkarat.

Contoh Perhitungan Sederhana¶

Mari kita ambil contoh sederhana untuk melihat bagaimana konsep GGL, hambatan dalam, dan tegangan jepit bekerja dalam hitungan.

Misalnya, sebuah baterai memiliki GGL (ε) sebesar 12 Volt dan hambatan dalam ® sebesar 0.2 Ohm. Baterai ini dihubungkan dengan sebuah lampu yang memiliki hambatan (R_eksternal) sebesar 5.8 Ohm.

Berapa kuat arus yang mengalir dalam rangkaian, dan berapa tegangan jepit pada terminal baterai?

1. Mencari Kuat Arus (I):
   Gunakan rumus I = ε / (R_eksternal + r)
   I = 12 V / (5.8 Ω + 0.2 Ω)
   I = 12 V / 6.0 Ω
   I = 2 Ampere

   Jadi, arus yang mengalir dalam rangkaian adalah 2 Ampere.

2. Mencari Tegangan Jepit (V):
   Kita bisa gunakan salah satu dari dua rumus:
   a) Menggunakan V = ε - I * r
   V = 12 V - (2 A * 0.2 Ω)
   V = 12 V - 0.4 V
   V = 11.6 Volt

   b) Menggunakan V = I * R_eksternal (Tegangan di ujung-ujung lampu)
   V = 2 A * 5.8 Ω
   V = 11.6 Volt

   Hasilnya sama, yaitu 11.6 Volt. Ini menunjukkan bahwa meskipun baterai punya GGL 12V, tegangan “nyata” yang diterima oleh lampu saat arus 2A mengalir adalah 11.6V, karena ada penurunan tegangan 0.4V di dalam baterai itu sendiri (melintasi hambatan dalamnya).

Tabel Ringkasan Konsep Kunci¶

Konsep	Simbol	Satuan	Penjelasan	Hubungan Matematis (Saat Arus Mengalir)
GGL	ε	Volt (V)	Tegangan total yang dihasilkan sumber (nilai ideal/saat rangkaian terbuka)	ε = V + I * r
Tegangan Jepit	V	Volt (V)	Tegangan aktual di terminal sumber saat mengalirkan arus	V = ε - I * r ATAU V = I * R_eksternal
Arus	I	Ampere (A)	Laju aliran muatan listrik dalam rangkaian	I = ε / (R_eksternal + r)
Hambatan Dalam	r	Ohm (Ω)	Hambatan terhadap aliran muatan di dalam sumber GGL	r = (ε - V) / I
Hambatan Eksternal	R_eksternal	Ohm (Ω)	Total hambatan komponen di luar sumber dalam rangkaian	R_eksternal = V / I

Diagram di atas membantu memvisualisasikan hubungan antara konsep-konsep ini. GGL adalah “potensi penuh”, hambatan dalam “mengonsumsi” sebagian kecil potensi itu, dan sisanya (Tegangan Jepit) tersedia untuk “bekerja” di rangkaian eksternal.

Kesimpulan: GGL Adalah Fondasi Tenaga Listrik¶

Jadi, apa yang dimaksud dengan GGL? GGL atau Gaya Gerak Listrik adalah ukuran dari energi per satuan muatan yang diberikan oleh sumber listrik untuk “memaksa” muatan bergerak dan mengalirkan arus dalam rangkaian. Ini adalah nilai tegangan “asli” atau ideal dari sebuah sumber. Namun, karena setiap sumber nyata memiliki hambatan internal, tegangan aktual yang tersedia di terminalnya saat mengalirkan arus (tegangan jepit) sedikit lebih kecil dari GGL-nya. Memahami GGL, hambatan dalam, dan perbedaannya dengan tegangan jepit adalah kunci untuk menganalisis dan merancang rangkaian listrik dengan benar.

Nah, sekarang kamu sudah tahu lebih banyak tentang GGL, si “pompa” energi di balik setiap aliran listrik. Konsep ini fundamental banget dalam ilmu fisika dan teknik elektro.

Punya pertanyaan lebih lanjut tentang GGL? Atau mungkin punya pengalaman menarik terkait sumber GGL seperti baterai yang cepat habis atau generator yang ngadat? Yuk, share di kolom komentar di bawah!
