VTP Server: Mengenal Fungsi, Cara Kerja, dan Konfigurasinya!

Updated: • 0 • min read
Table of Contents

VTP Server adalah komponen penting dalam jaringan komputer modern, terutama dalam lingkungan yang menggunakan VLAN (Virtual LAN). Untuk memahami apa itu VTP Server, kita perlu memahami terlebih dahulu konsep dasar VLAN dan bagaimana VTP berperan di dalamnya. Mari kita bahas secara mendalam!

Memahami Dasar VLAN dan Trunking

Sebelum membahas VTP Server, penting untuk memahami konsep VLAN (Virtual LAN) dan trunking. VLAN memungkinkan kita untuk membagi jaringan fisik menjadi beberapa jaringan logis yang terpisah. Bayangkan sebuah gedung perkantoran dengan banyak departemen. Dengan VLAN, kita bisa membuat jaringan terpisah untuk setiap departemen, meskipun mereka menggunakan infrastruktur jaringan fisik yang sama. Ini meningkatkan keamanan, performa, dan manajemen jaringan secara keseluruhan.

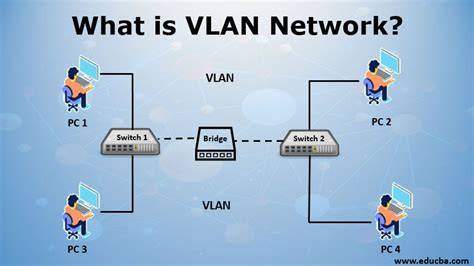

Ilustrasi VLAN
Image just for illustration

Trunking adalah metode untuk membawa lalu lintas dari beberapa VLAN melalui satu link fisik. Bayangkan jalan tol yang memiliki banyak jalur. Setiap jalur bisa mewakili VLAN yang berbeda, dan jalan tol itu sendiri adalah link trunk. Trunking sangat penting dalam jaringan VLAN karena memungkinkan switch untuk berkomunikasi dan berbagi informasi VLAN. Protokol trunking yang umum digunakan adalah 802.1Q. Dengan trunking, kita tidak perlu membuat koneksi fisik terpisah untuk setiap VLAN, yang akan sangat tidak efisien dan mahal.

Apa Sebenarnya VTP Server Itu?

VTP (VLAN Trunking Protocol) adalah protokol layer 2 yang dikembangkan oleh Cisco untuk mengelola konfigurasi VLAN di seluruh jaringan. Tujuan utama VTP adalah untuk menyederhanakan manajemen VLAN dalam jaringan yang besar. Tanpa VTP, administrator jaringan harus mengkonfigurasi VLAN secara manual di setiap switch, yang sangat memakan waktu dan rentan kesalahan.

VTP Server adalah salah satu mode operasi dalam VTP. Dalam mode server, switch VTP berfungsi sebagai pusat administrasi VLAN. Switch VTP server bertanggung jawab untuk:

  • Membuat, memodifikasi, dan menghapus VLAN dalam domain VTP.
  • Menyebarkan informasi VLAN ke switch VTP lain dalam domain yang sama.
  • Menyimpan konfigurasi VLAN dalam NVRAM (Non-Volatile RAM) sehingga konfigurasi tetap ada meskipun switch di-restart.

Bayangkan VTP Server sebagai “manajer VLAN” pusat. Ketika Anda membuat VLAN baru di VTP Server, informasi tersebut secara otomatis disebarkan ke semua switch lain yang dikonfigurasi sebagai VTP client dalam domain yang sama. Ini sangat memudahkan pekerjaan administrator jaringan dan memastikan konsistensi konfigurasi VLAN di seluruh jaringan.

Perbedaan VTP Server dengan VTP Client dan Transparent

Selain mode server, VTP juga memiliki mode client dan transparent. Perbedaan utama antara ketiga mode ini adalah:

  • VTP Server: Seperti yang sudah dijelaskan, mode ini adalah pusat administrasi VLAN. Switch dalam mode server dapat membuat, memodifikasi, dan menghapus VLAN, serta menyebarkan informasi VLAN.
  • VTP Client: Switch dalam mode client menerima informasi VLAN dari VTP server. Mereka tidak dapat membuat, memodifikasi, atau menghapus VLAN sendiri. Konfigurasi VLAN di switch client diperbarui secara otomatis berdasarkan informasi yang diterima dari server. Switch client tidak menyimpan konfigurasi VLAN dalam NVRAM; mereka bergantung pada server untuk informasi VLAN. Jika switch client di-restart, mereka akan meminta informasi VLAN dari server.
  • VTP Transparent: Switch dalam mode transparent tidak berpartisipasi dalam domain VTP. Mereka tidak mempelajari informasi VLAN dari server dan tidak menyebarkan informasi VLAN mereka sendiri. Switch transparent dapat dikonfigurasi VLAN secara lokal, dan konfigurasi ini hanya berlaku untuk switch itu sendiri. Switch transparent meneruskan advertisement VTP yang mereka terima tanpa memprosesnya. Mode transparent berguna jika Anda ingin memiliki konfigurasi VLAN lokal pada switch tertentu dan tidak ingin switch tersebut terpengaruh oleh domain VTP.

Bagaimana Cara Kerja VTP Server?

VTP Server bekerja dengan menggunakan VTP advertisement. Switch VTP server secara berkala mengirimkan pesan advertisement ke switch VTP lain dalam domain VTP yang sama melalui link trunk. Ada beberapa jenis VTP advertisement:

  • Summary Advertisement: Ini adalah jenis advertisement yang paling umum. VTP server mengirimkan summary advertisement secara berkala (default setiap 5 menit) atau ketika ada perubahan konfigurasi VLAN. Advertisement ini berisi informasi ringkas tentang domain VTP dan nomor revisi konfigurasi. Nomor revisi ini penting untuk memastikan sinkronisasi konfigurasi VLAN di seluruh domain. Setiap kali ada perubahan konfigurasi VLAN di server, nomor revisi akan bertambah.
  • Subset Advertisement: Advertisement ini dikirimkan setelah summary advertisement jika ada perubahan konfigurasi VLAN. Subset advertisement berisi detail perubahan VLAN yang terjadi, seperti penambahan, penghapusan, atau modifikasi VLAN.
  • Advertisement Request: Switch VTP client dapat mengirimkan advertisement request ke server jika mereka kehilangan informasi VLAN atau ketika mereka baru bergabung dengan domain VTP. Server akan merespons dengan mengirimkan summary dan subset advertisement.

Proses kerja VTP Server secara sederhana adalah sebagai berikut:

  1. Konfigurasi VTP Server: Administrator jaringan mengkonfigurasi salah satu switch sebagai VTP server dan menentukan domain VTP. Domain VTP adalah nama logis yang mengidentifikasi grup switch yang akan saling berbagi informasi VLAN.
  2. Pembuatan VLAN di Server: Administrator membuat, memodifikasi, atau menghapus VLAN di switch VTP server.
  3. VTP Advertisement: VTP server mengirimkan summary advertisement yang diikuti oleh subset advertisement (jika ada perubahan) ke switch VTP client dan transparent dalam domain yang sama.
  4. Sinkronisasi di Client: Switch VTP client menerima advertisement dan memperbarui konfigurasi VLAN mereka sesuai dengan informasi dari server. Switch client tidak perlu dikonfigurasi VLAN secara manual.
  5. Konsistensi VLAN: Dengan proses ini, semua switch VTP client dalam domain yang sama akan memiliki konfigurasi VLAN yang konsisten dengan VTP server.

Diagram Alur Kerja VTP
Image just for illustration

Manfaat dan Keuntungan Menggunakan VTP Server

Menggunakan VTP Server dalam jaringan VLAN memberikan banyak manfaat, terutama dalam jaringan yang besar dan kompleks:

  • Manajemen VLAN Terpusat: Konfigurasi VLAN dikelola secara terpusat di VTP Server. Administrator hanya perlu mengkonfigurasi VLAN di satu switch (server), dan perubahan tersebut secara otomatis disebarkan ke switch lain. Ini sangat menyederhanakan manajemen VLAN dan mengurangi beban kerja administrator.
  • Konsistensi Konfigurasi VLAN: VTP memastikan bahwa semua switch dalam domain VTP memiliki konfigurasi VLAN yang sama. Ini menghindari inkonsistensi konfigurasi yang dapat menyebabkan masalah jaringan seperti broadcast storm atau kegagalan komunikasi antar VLAN.
  • Mengurangi Kesalahan Konfigurasi: Konfigurasi VLAN manual di banyak switch sangat rentan terhadap kesalahan manusia. Dengan VTP, risiko kesalahan konfigurasi berkurang secara signifikan karena konfigurasi hanya dilakukan di satu tempat (server).
  • Memudahkan Skalabilitas Jaringan: Ketika jaringan berkembang dan perlu menambahkan switch baru, VTP memudahkan proses integrasi switch baru ke dalam jaringan VLAN. Switch baru yang dikonfigurasi sebagai VTP client akan secara otomatis mempelajari konfigurasi VLAN dari server.
  • Efisiensi Waktu dan Sumber Daya: VTP menghemat waktu dan sumber daya administrator jaringan karena mereka tidak perlu mengkonfigurasi VLAN secara manual di setiap switch. Ini memungkinkan administrator untuk fokus pada tugas-tugas jaringan yang lebih strategis.

Konfigurasi Dasar VTP Server (Contoh Cisco IOS)

Berikut adalah contoh konfigurasi dasar VTP Server pada switch Cisco yang menjalankan IOS (Internetwork Operating System):

  1. Masuk ke privileged EXEC mode:

    Switch> enable
Switch#

  2. Masuk ke global configuration mode:

    Switch# configure terminal
Switch(config)#

  3. Konfigurasi mode VTP menjadi server:

    Switch(config)# vtp mode server

  4. Konfigurasi domain VTP (ganti “NAMADOMAIN” dengan nama domain yang diinginkan):

    Switch(config)# vtp domain NAMADOMAIN

  5. Konfigurasi password VTP (opsional, tapi sangat disarankan untuk keamanan. Ganti “PASSWORD” dengan password yang kuat):

    Switch(config)# vtp password PASSWORD

  6. Keluar dari global configuration mode:

    Switch(config)# end
Switch#

  7. Verifikasi konfigurasi VTP:

    Switch# show vtp status

Perintah show vtp status akan menampilkan informasi tentang status VTP switch, termasuk mode VTP, domain VTP, password VTP (terenkripsi), dan nomor revisi konfigurasi.

Penting: Pastikan semua switch dalam domain VTP yang sama menggunakan nama domain dan password VTP yang sama. Jika tidak, sinkronisasi VLAN tidak akan berfungsi.

Pertimbangan Keamanan dalam Menggunakan VTP

Meskipun VTP sangat bermanfaat, ada beberapa pertimbangan keamanan yang perlu diperhatikan:

  • Penyebaran Informasi VLAN yang Tidak Diinginkan: VTP menyebarkan informasi VLAN ke semua switch dalam domain VTP. Jika ada switch yang tidak sah atau switch yang dikonfigurasi dengan salah terhubung ke domain VTP, mereka dapat menerima informasi VLAN yang sensitif atau bahkan secara tidak sengaja mengubah konfigurasi VLAN. Oleh karena itu, penting untuk mengamankan akses fisik ke jaringan dan menggunakan VTP password yang kuat.
  • VTP Pruning: Untuk meningkatkan keamanan dan efisiensi bandwidth, pertimbangkan untuk mengaktifkan VTP pruning. VTP pruning mencegah switch untuk menerima broadcast dan multicast traffic untuk VLAN yang tidak aktif di switch tersebut. Ini mengurangi beban traffic yang tidak perlu di jaringan.
  • VTP Version: Pastikan semua switch dalam domain VTP menggunakan versi VTP yang sama (VTP version 1, 2, atau 3). Versi VTP yang berbeda mungkin tidak kompatibel satu sama lain. VTP version 3 menawarkan fitur keamanan dan fungsionalitas yang lebih baik dibandingkan versi sebelumnya.

Troubleshooting Masalah VTP

Meskipun VTP dirancang untuk menyederhanakan manajemen VLAN, terkadang masalah dapat terjadi. Berikut beberapa masalah umum dan cara troubleshooting VTP:

  • Tidak Ada Sinkronisasi VLAN: Jika switch client tidak menerima informasi VLAN dari server, periksa hal-hal berikut:
    • Konektivitas Trunk: Pastikan link trunk antara switch server dan client berfungsi dengan baik. Periksa konfigurasi trunking (misalnya, enkapsulasi 802.1Q).
    • Domain VTP dan Password: Pastikan nama domain VTP dan password VTP (jika dikonfigurasi) sama di semua switch dalam domain.
    • Mode VTP: Pastikan switch yang seharusnya menjadi server dikonfigurasi sebagai server, dan switch client dikonfigurasi sebagai client.
    • VTP Version: Pastikan semua switch menggunakan versi VTP yang sama.
  • Nomor Revisi Tidak Sinkron: Jika nomor revisi konfigurasi VTP di server dan client tidak sinkron, mungkin ada masalah dengan advertisement VTP. Anda dapat mencoba mereset nomor revisi di server (dengan hati-hati dan hanya jika diperlukan) atau me-restart switch.
  • Kesalahan Konfigurasi: Periksa konfigurasi VTP menggunakan perintah show vtp status dan show vtp counters. Perhatikan pesan kesalahan atau peringatan yang mungkin muncul.

Command Troubleshooting VTP yang Berguna:

  • show vtp status: Menampilkan status VTP switch (mode, domain, password, revisi, dll.).
  • show vtp counters: Menampilkan statistik VTP advertisement (jumlah advertisement yang dikirim dan diterima).
  • debug vtp packets: (Gunakan dengan hati-hati di jaringan produksi karena dapat menghasilkan output yang banyak) Menampilkan detail paket VTP yang dikirim dan diterima untuk tujuan troubleshooting tingkat lanjut.

Alternatif untuk VTP

Meskipun VTP adalah solusi yang baik untuk manajemen VLAN terpusat, ada alternatif lain yang dapat dipertimbangkan, terutama dalam jaringan modern:

  • Manajemen VLAN Manual: Dalam jaringan kecil atau jaringan dengan konfigurasi VLAN yang relatif statis, manajemen VLAN manual mungkin masih praktis. Keuntungannya adalah sederhana dan tidak memerlukan protokol tambahan seperti VTP. Namun, skalabilitasnya terbatas dan rentan kesalahan dalam jaringan yang besar.
  • Network Management Systems (NMS): NMS adalah perangkat lunak yang digunakan untuk memantau dan mengelola jaringan secara terpusat. Beberapa NMS memiliki fitur untuk manajemen VLAN, yang dapat menjadi alternatif yang lebih canggih daripada VTP. NMS menawarkan visibilitas dan kontrol yang lebih baik atas jaringan secara keseluruhan, tidak hanya VLAN.
  • Software Defined Networking (SDN): SDN adalah paradigma jaringan modern yang memisahkan control plane dari data plane. Dalam SDN, kontrol jaringan dipusatkan pada controller SDN, yang dapat mengelola konfigurasi VLAN dan aspek jaringan lainnya secara terprogram. SDN menawarkan fleksibilitas, otomatisasi, dan skalabilitas yang tinggi untuk manajemen jaringan, termasuk VLAN. Namun, implementasi SDN bisa lebih kompleks daripada VTP.

Kesimpulan

VTP Server adalah komponen kunci dalam manajemen VLAN terpusat, terutama dalam jaringan yang menggunakan switch Cisco. Dengan VTP Server, administrator jaringan dapat menyederhanakan konfigurasi VLAN, memastikan konsistensi, dan mengurangi risiko kesalahan konfigurasi. Meskipun ada alternatif lain seperti manajemen manual, NMS, dan SDN, VTP tetap menjadi solusi yang efektif dan banyak digunakan untuk manajemen VLAN dalam banyak lingkungan jaringan. Pemahaman yang baik tentang VTP Server dan cara kerjanya sangat penting bagi administrator jaringan untuk mengelola jaringan VLAN dengan efisien dan efektif.

Semoga artikel ini memberikan pemahaman yang komprehensif tentang apa itu VTP Server. Jika Anda memiliki pertanyaan atau pengalaman terkait VTP Server, jangan ragu untuk berbagi di kolom komentar di bawah! Mari berdiskusi dan saling belajar!
