VLAN Itu Apa Sih? Panduan Lengkap Buat Pemula!

Updated: 11 Apr, 2025 • 0 • min read

Table of Contents

VLAN atau Virtual LAN adalah teknologi jaringan yang memungkinkan kamu untuk membagi jaringan fisik menjadi beberapa jaringan logis yang terpisah. Bayangkan sebuah kantor besar dengan banyak departemen seperti marketing, IT, dan keuangan. Dulu, setiap departemen mungkin memiliki jaringan fisik sendiri-sendiri. Nah, dengan VLAN, kita bisa membuat seolah-olah setiap departemen punya jaringan sendiri, padahal semuanya masih terhubung dalam satu infrastruktur fisik yang sama. Keren kan?

Konsep Dasar VLAN: Membagi Jaringan Fisik Menjadi Logika¶

Secara sederhana, VLAN itu seperti membuat sekat virtual di dalam jaringan komputer. Kita bisa mengelompokkan perangkat-perangkat jaringan ke dalam VLAN yang berbeda berdasarkan kebutuhan, tanpa harus mengubah topologi fisik jaringan. Ini sangat membantu dalam mengelola jaringan yang besar dan kompleks.

Kenapa VLAN Itu Penting?¶

VLAN menjadi solusi penting karena beberapa alasan utama:

Efisiensi Biaya: Dengan VLAN, kamu tidak perlu membeli switch atau router tambahan untuk membuat jaringan terpisah. Kamu bisa memaksimalkan perangkat jaringan yang sudah ada.
Keamanan yang Ditingkatkan: VLAN memungkinkan isolasi lalu lintas data antar kelompok pengguna atau departemen. Ini berarti, jika ada masalah keamanan di satu VLAN, dampaknya tidak akan langsung meluas ke VLAN lain.
Fleksibilitas dan Skalabilitas: Menambahkan, memindahkan, atau mengubah konfigurasi jaringan menjadi lebih mudah dan cepat dengan VLAN. Kamu tidak perlu repot menarik kabel baru atau mengubah konfigurasi fisik jaringan.
Manajemen Jaringan yang Lebih Mudah: VLAN membantu menyederhanakan manajemen jaringan dengan mengelompokkan perangkat berdasarkan fungsi atau departemen. Ini memudahkan monitoring dan troubleshooting.

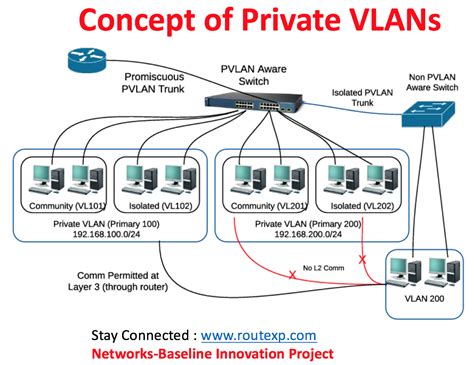

Konsep VLAN
Image just for illustration

Cara Kerja VLAN: Tagging dan Trunking¶

Bagaimana sih VLAN ini bekerja? Ada dua konsep utama yang perlu kamu pahami: tagging dan trunking.

VLAN Tagging: Memberi Tanda pada Paket Data¶

Setiap paket data yang dikirim dalam jaringan VLAN akan diberi tag VLAN. Tag ini seperti label yang mengidentifikasi VLAN mana paket data tersebut berasal. Switch yang mendukung VLAN akan membaca tag ini dan meneruskan paket data hanya ke port yang termasuk dalam VLAN yang sama.

Proses tagging ini biasanya menggunakan standar IEEE 802.1Q. Standar ini menambahkan header khusus ke dalam frame Ethernet yang berisi informasi VLAN ID. VLAN ID ini adalah angka unik yang mengidentifikasi setiap VLAN. Biasanya, VLAN ID berkisar antara 1 hingga 4094.

VLAN Trunking: Jalan Tol untuk Banyak VLAN¶

Trunking adalah mekanisme untuk membawa lalu lintas dari beberapa VLAN melalui satu link fisik. Bayangkan jalan tol yang bisa dilewati banyak mobil dari berbagai kota. Trunk link ini biasanya digunakan untuk menghubungkan switch yang mendukung VLAN.

Trunk port pada switch dikonfigurasi untuk menerima dan meneruskan lalu lintas dari beberapa VLAN. Setiap frame yang melewati trunk port harus sudah memiliki tag VLAN agar switch tujuan tahu ke VLAN mana paket tersebut harus diteruskan.

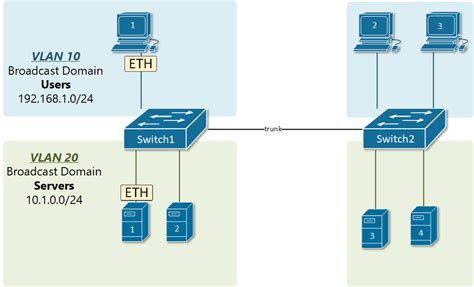

VLAN Tagging and Trunking
Image just for illustration

Jenis-Jenis VLAN: Beragam Pilihan Sesuai Kebutuhan¶

VLAN tidak hanya satu jenis. Ada beberapa kategori VLAN yang dibedakan berdasarkan fungsi dan penggunaannya. Berikut beberapa jenis VLAN yang umum ditemui:

Default VLAN: VLAN Bawaan yang Harus Kamu Tahu¶

Default VLAN adalah VLAN yang sudah ada secara otomatis pada switch saat pertama kali dinyalakan. Biasanya, semua port switch secara otomatis menjadi anggota default VLAN. Pada switch Cisco, default VLAN adalah VLAN 1.

Meskipun default VLAN sudah ada, sangat disarankan untuk tidak menggunakannya untuk lalu lintas data pengguna. Default VLAN sebaiknya digunakan hanya untuk manajemen switch saja. Mengapa? Karena secara keamanan, menggunakan default VLAN untuk lalu lintas data dianggap kurang aman.

Data VLAN: VLAN untuk Lalu Lintas Pengguna¶

Data VLAN atau sering disebut juga user VLAN adalah VLAN yang dibuat khusus untuk membawa lalu lintas data pengguna. Ini adalah VLAN yang paling umum digunakan. Misalnya, kamu bisa membuat VLAN terpisah untuk departemen marketing, IT, dan keuangan.

Setiap data VLAN akan memiliki VLAN ID yang unik. Kamu perlu mengkonfigurasi port-port switch agar menjadi anggota data VLAN yang sesuai. Dengan begitu, lalu lintas data dari setiap departemen akan terisolasi secara logis.

Voice VLAN: Prioritaskan Komunikasi Suara¶

Voice VLAN dirancang khusus untuk lalu lintas suara, seperti VoIP (Voice over Internet Protocol). Lalu lintas suara sangat sensitif terhadap delay dan jitter. Voice VLAN memberikan prioritas lebih tinggi pada lalu lintas suara dibandingkan lalu lintas data lainnya.

Dengan mengisolasi lalu lintas suara ke dalam voice VLAN, kualitas panggilan suara bisa lebih terjaga. Switch yang mendukung voice VLAN biasanya memiliki fitur QoS (Quality of Service) yang secara otomatis memprioritaskan paket data suara.

Management VLAN: Amankan Akses ke Perangkat Jaringan¶

Management VLAN digunakan untuk mengamankan akses manajemen ke perangkat jaringan seperti switch dan router. Idealnya, akses manajemen ke perangkat jaringan hanya boleh dilakukan melalui jaringan yang terpisah dan aman.

Dengan menggunakan management VLAN, kamu bisa membatasi akses manajemen hanya dari perangkat yang berada dalam VLAN tersebut. Ini membantu mencegah akses tidak sah ke perangkat jaringan dan meningkatkan keamanan jaringan secara keseluruhan. Sangat disarankan untuk mengubah default management VLAN (VLAN 1) menjadi VLAN lain untuk alasan keamanan.

Native VLAN: VLAN Spesial untuk Lalu Lintas Tanpa Tag¶

Native VLAN adalah VLAN yang digunakan untuk lalu lintas data yang tidak memiliki tag VLAN. Ini biasanya digunakan untuk kompatibilitas dengan perangkat lama yang tidak mendukung VLAN tagging. Native VLAN dikonfigurasi pada trunk port.

Ketika switch menerima frame tanpa tag VLAN pada trunk port, switch akan menganggap frame tersebut sebagai bagian dari native VLAN. Secara default, native VLAN biasanya adalah VLAN 1. Sama seperti default VLAN, disarankan untuk mengubah native VLAN dari VLAN 1 untuk alasan keamanan.

Types of VLAN
Image just for illustration

Konfigurasi VLAN Dasar: Langkah-Langkah Sederhana¶

Konfigurasi VLAN sebenarnya cukup sederhana. Berikut adalah langkah-langkah dasar konfigurasi VLAN pada switch Cisco (perintah mungkin berbeda pada vendor lain, tapi konsepnya sama):

Masuk ke mode konfigurasi global:

Switch> enable
Switch# configure terminal

Buat VLAN baru:
```
Switch(config)# vlan 10
Switch(config-vlan)# name Marketing
Switch(config-vlan)# exit
```
* Perintah vlan 10 membuat VLAN dengan ID 10.
* Perintah name Marketing memberi nama VLAN tersebut “Marketing” (opsional, tapi sangat membantu).
Konfigurasi port menjadi anggota VLAN:
```
Switch(config)# interface fastEthernet 0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# exit
```
* Perintah interface fastEthernet 0/1 memilih port FastEthernet 0/1.
* Perintah switchport mode access mengubah mode port menjadi access port (untuk perangkat end-user).
* Perintah switchport access vlan 10 menjadikan port tersebut anggota VLAN 10.
Konfigurasi trunk port (jika diperlukan untuk koneksi antar switch):
```
Switch(config)# interface fastEthernet 0/24
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk encapsulation dot1q
Switch(config-if)# switchport trunk allowed vlan 1,10,20
Switch(config-if)# exit
```
* Perintah switchport mode trunk mengubah mode port menjadi trunk port.
* Perintah switchport trunk encapsulation dot1q menentukan enkapsulasi trunking menggunakan 802.1Q.
* Perintah switchport trunk allowed vlan 1,10,20 mengizinkan VLAN 1, 10, dan 20 melewati trunk port ini.
Verifikasi konfigurasi VLAN:
```
Switch# show vlan brief
```
Perintah ini akan menampilkan informasi VLAN yang sudah dikonfigurasi, termasuk VLAN ID, nama, port anggota, dan status.

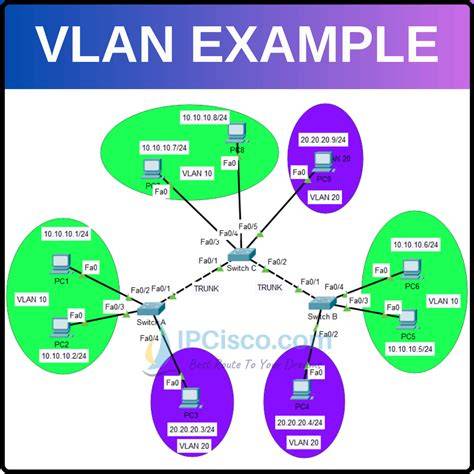

VLAN Configuration Example
Image just for illustration

Tips Konfigurasi VLAN yang Perlu Diingat¶

Dokumentasikan VLAN dengan baik: Beri nama VLAN yang deskriptif dan catat VLAN ID serta fungsinya. Ini akan sangat membantu dalam manajemen jaringan di masa depan.
Gunakan VLAN ID yang konsisten: Pilih rentang VLAN ID dan gunakan secara konsisten di seluruh jaringan. Ini memudahkan administrasi dan troubleshooting.
Ubah default VLAN dan native VLAN: Seperti yang sudah disebutkan, mengubah default VLAN (VLAN 1) dan native VLAN adalah praktik keamanan yang baik.
Rencanakan VLAN dengan matang: Sebelum mengimplementasikan VLAN, rencanakan struktur VLAN sesuai dengan kebutuhan organisasi. Pertimbangkan departemen, jenis lalu lintas, dan kebutuhan keamanan.
Uji konfigurasi VLAN: Setelah konfigurasi, pastikan untuk menguji konektivitas antar VLAN dan intra-VLAN untuk memastikan semuanya berfungsi dengan benar.

Keamanan VLAN: Lebih Aman dengan Sekatan Logika¶

VLAN memberikan lapisan keamanan tambahan pada jaringan. Dengan membagi jaringan menjadi VLAN-VLAN yang terisolasi, kita bisa membatasi penyebaran broadcast dan potensi serangan jaringan.

Manfaat Keamanan VLAN¶

Isolasi Lalu Lintas: VLAN mengisolasi lalu lintas data antar VLAN. Perangkat dalam VLAN yang berbeda tidak bisa saling berkomunikasi secara langsung tanpa melalui router atau layer 3 switch. Ini mencegah lalu lintas broadcast dari satu VLAN membanjiri VLAN lain.
Kontrol Akses yang Lebih Baik: Dengan VLAN, kamu bisa mengontrol akses antar departemen atau kelompok pengguna. Misalnya, kamu bisa mencegah pengguna di departemen marketing mengakses sumber daya jaringan di departemen IT, kecuali jika memang diperlukan.
Mengandung Pelanggaran Keamanan: Jika terjadi pelanggaran keamanan di satu VLAN, dampaknya bisa lebih terkontrol dan tidak langsung menyebar ke seluruh jaringan. VLAN membantu “mengandung” masalah keamanan.
Implementasi Kebijakan Keamanan yang Spesifik: Kamu bisa menerapkan kebijakan keamanan yang berbeda-beda untuk setiap VLAN. Misalnya, VLAN untuk server bisa memiliki kebijakan keamanan yang lebih ketat dibandingkan VLAN untuk pengguna umum.

Perhatian Keamanan VLAN¶

Meskipun VLAN meningkatkan keamanan, penting untuk diingat bahwa VLAN bukanlah pengganti firewall. VLAN memberikan segmentasi jaringan secara logis, tapi tidak memberikan perlindungan firewall yang komprehensif.

Untuk keamanan yang lebih baik, kamu perlu mengkombinasikan VLAN dengan firewall dan mekanisme keamanan lainnya. Firewall dibutuhkan untuk mengontrol lalu lintas antar VLAN dan juga lalu lintas dari dan ke jaringan eksternal (internet).

VLAN Security Benefits
Image just for illustration

Fakta Menarik Seputar VLAN¶

Awal Mula VLAN: Konsep VLAN pertama kali diperkenalkan pada akhir tahun 1990-an sebagai solusi untuk mengatasi masalah broadcast domain yang besar pada jaringan Ethernet yang semakin berkembang.
Standarisasi VLAN: Standar IEEE 802.1Q yang mendefinisikan VLAN tagging distandarisasi pada tahun 1998. Standar ini menjadi dasar implementasi VLAN secara luas di berbagai vendor perangkat jaringan.
Jumlah VLAN Terbatas: Meskipun VLAN ID bisa mencapai 4094, dalam praktiknya, jumlah VLAN yang bisa diimplementasikan pada sebuah switch mungkin terbatas tergantung pada kemampuan hardware dan software switch tersebut.
VLAN dan Cloud Computing: VLAN menjadi salah satu teknologi penting dalam cloud computing. Penyedia layanan cloud sering menggunakan VLAN untuk memisahkan jaringan virtual pelanggan mereka secara logis dan aman.
VLAN di Jaringan Rumah: Meskipun lebih umum digunakan di jaringan perusahaan, VLAN juga bisa diimplementasikan di jaringan rumah, terutama jika kamu memiliki perangkat IoT yang ingin diisolasi dari jaringan utama untuk alasan keamanan.

Kesimpulan: VLAN adalah Fondasi Jaringan Modern¶

VLAN adalah teknologi jaringan yang sangat penting dan banyak digunakan. Dengan VLAN, kita bisa membuat jaringan yang lebih efisien, aman, fleksibel, dan mudah dikelola. Memahami konsep dan cara kerja VLAN adalah hal yang esensial bagi siapa saja yang berkecimpung di dunia jaringan komputer.

Dari efisiensi biaya hingga peningkatan keamanan, manfaat VLAN sangatlah signifikan. Jika kamu belum menggunakan VLAN di jaringanmu, mungkin ini saat yang tepat untuk mempertimbangkannya. Dengan perencanaan dan konfigurasi yang tepat, VLAN bisa membawa banyak keuntungan bagi jaringanmu.

Semoga artikel ini membantumu memahami apa itu VLAN dan mengapa teknologi ini begitu penting. Jika ada pertanyaan atau pengalaman menarik tentang VLAN, jangan ragu untuk berbagi di kolom komentar di bawah ini!
