UTP Itu Apa Sih? Yuk, Kenali Lebih Dalam Kabel Jaringan Ini!

Table of Contents

Pernahkah kamu lihat kabel-kabel warna-warni yang ujungnya pakai konektor plastik transparan (RJ45) dan biasanya nancep di belakang komputer, laptop, atau router Wi-Fi? Nah, kemungkinan besar itu adalah kabel UTP. Tapi, apa sih sebenarnya UTP itu dan kenapa kok dipakai di mana-mana buat jaringan?

Pengertian Dasar UTP¶

UTP itu singkatan dari Unshielded Twisted Pair. Kalau diartikan satu per satu:

• Unshielded: Artinya “tidak terlindung” atau “tanpa pelindung”. Maksudnya, kabel ini tidak punya lapisan pelindung tambahan di dalam jaket luarnya untuk menangkal interferensi elektromagnetik dari luar, beda sama saudaranya si STP (Shielded Twisted Pair).
• Twisted Pair: Artinya “pasangan berpilin”. Ini mengacu pada cara kabel di dalamnya disusun. Kabel-kabel tembaga di dalam UTP itu disusun berpasang-pasangan, dan setiap pasangan ini dipilin atau dililit satu sama lain.

Gampangnya, kabel UTP adalah kabel jaringan yang di dalamnya berisi sepasang-sepasang kabel tembaga yang saling berpilin, dan tidak ada lapisan pelindung khusus di bawah jaket luarnya. Fungsi utamanya ya buat mengirimkan data di jaringan komputer, telepon, atau bahkan kadang buat video jarak pendek. Kabel ini populer banget karena harganya yang relatif murah dan gampang dipasang.

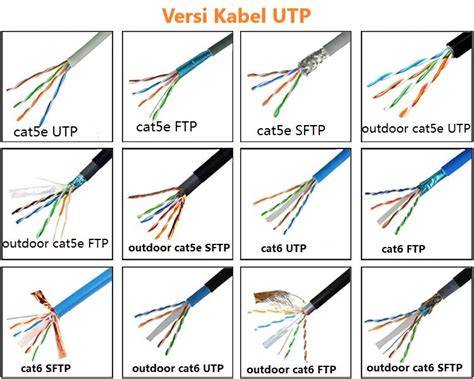

Image just for illustration

Kenapa Kabel UTP Dibuat Berpasangan dan Dipilin (Twisted)?¶

Ini nih bagian yang menarik dan penting banget buat dipahami. Kabel di dalam UTP itu nggak lurus begitu saja, tapi dipilin. Kenapa? Ada dua alasan utama:

1. Mengurangi Crosstalk: Bayangin aja, di dalam satu kabel UTP itu ada 4 pasang kabel (total 8 kabel) yang semuanya dipakai buat ngirim atau nerima sinyal data dalam waktu bersamaan. Sinyal-sinyal ini bisa saling bocor dan mengganggu sinyal di kabel sebelahnya. Gangguan antar kabel di dalam satu bungkus ini namanya crosstalk. Nah, dengan dipilin, medan elektromagnetik yang dihasilkan oleh satu kabel di pasangan itu sebagian besar akan dibatalkan oleh medan elektromagnetik dari pasangannya. Ini secara efektif mengurangi crosstalk dan bikin sinyal data jadi lebih bersih.
2. Mengurangi Interferensi dari Luar (EMI/RFI): Meskipun namanya Unshielded (tanpa pelindung), pilinan kabelnya juga membantu mengurangi gangguan dari sumber eksternal, seperti kabel listrik atau peralatan elektronik lainnya. Interferensi elektromagnetik (EMI) dan interferensi frekuensi radio (RFI) bisa merusak sinyal data. Pilinan ini membantu menyeimbangkan sinyal, sehingga noise yang masuk cenderung memengaruhi kedua kabel dalam pasangan secara merata dan bisa dicancel oleh peralatan jaringan di ujungnya.

Setiap pasang kabel dalam kabel UTP standar (yang biasanya ada 4 pasang) punya rate pilinan atau jumlah pilinan per inci yang beda-beda lho. Ini disengaja supaya crosstalk antar pasangan kabel juga bisa diminimalisir. Keren kan? Teknik pilinan ini ternyata efektif banget dan jadi kunci kenapa UTP bisa berfungsi dengan baik meskipun tanpa pelindung tambahan.

Struktur dan Komponen Kabel UTP¶

Secara umum, kabel UTP itu strukturnya lumayan sederhana. Ada beberapa lapisan dan komponen utama di dalamnya:

Jaket Luar (Outer Jacket)¶

Ini adalah lapisan paling luar dari kabel, yang melindungi seluruh isi kabel dari kerusakan fisik, kelembapan, panas, atau bahan kimia. Jaket luar ini biasanya terbuat dari bahan plastik seperti PVC (Polyvinyl Chloride). Ada juga bahan khusus seperti Plenum untuk penggunaan di ruang plenum (ruang di atas plafon atau di bawah lantai yang dipakai untuk sirkulasi udara) yang tahan api atau menghasilkan asap sedikit kalau terbakar. Pilihan bahan jaket ini penting tergantung di mana kabelnya mau dipasang.

Insulasi Kabel (Wire Insulation)¶

Di bawah jaket luar, kamu akan menemukan pasangan-pasangan kabel yang terbungkus insulasi. Setiap kabel tembaga dilapisi dengan insulasi plastik berwarna. Insulasi ini fungsinya buat mencegah kabel-kabel tembaga telanjang saling bersentuhan, yang bisa menyebabkan short circuit atau korsleting. Selain itu, warna-warna pada insulasi ini juga punya standar tertentu (misalnya, biru/biru-putih, oranye/oranye-putih, hijau/hijau-putih, cokelat/cokelat-putih) yang memudahkan identifikasi dan penyambungan kabel sesuai standar T568A atau T568B saat dipasang di konektor RJ45.

Konduktor (Conductor)¶

Ini adalah inti dari kabel, yaitu kawat tembaga yang ada di dalam setiap insulasi. Tembaga dipilih karena merupakan konduktor listrik yang baik dan harganya relatif terjangkau. Kabel UTP modern biasanya menggunakan tembaga murni (solid copper), tapi ada juga yang menggunakan aluminium yang dilapisi tembaga (Copper-Clad Aluminium atau CCA). Kabel CCA cenderung lebih murah, tapi performanya tidak sebaik tembaga murni, terutama untuk jarak jauh atau kebutuhan Power over Ethernet (PoE).

Pasangan Kabel Berpilin (Twisted Pairs)¶

Seperti namanya, komponen utamanya adalah pasangan kabel yang dipilin. Kabel UTP standar (untuk Ethernet) biasanya punya 4 pasang kabel, jadi total ada 8 kabel tembaga di dalamnya. Setiap pasangan punya warna khas (misalnya, biru dengan biru-putih, oranye dengan oranye-putih, dll) dan tingkat pilinan yang berbeda-beda. Pilinan inilah yang jadi ciri khas UTP dan berperan penting dalam mengurangi crosstalk dan interferensi.

Dengan struktur yang relatif sederhana ini, kabel UTP jadi mudah diproduksi massal dan harganya terjangkau, membuatnya jadi pilihan utama untuk banyak aplikasi jaringan lokal.

Kategori Kabel UTP (Cat)¶

Kabel UTP itu nggak cuma satu jenis lho, ada banyak kategorinya. Setiap kategori punya spesifikasi dan performa yang berbeda, terutama dalam hal kecepatan transfer data (bandwidth) dan frekuensi maksimum yang didukung. Standar kategori ini biasanya ditentukan oleh organisasi seperti TIA/EIA (Telecommunications Industry Association/Electronic Industries Association). Semakin tinggi angkanya (misalnya Cat 6 dibanding Cat 5e), biasanya semakin baik performanya dan semakin tinggi kecepatannya.

Yuk, kita lihat beberapa kategori yang umum dipakai:

• Category 3 (Cat 3): Ini kategori yang udah tua banget dan jarang dipakai buat jaringan data modern. Dulu seringnya dipakai buat kabel telepon. Mendukung kecepatan hingga 10 Mbps.
• Category 5 (Cat 5): Agak lebih baru dari Cat 3, ini kategori pertama yang banyak dipakai buat jaringan Ethernet (10BASE-T dan 100BASE-TX). Mendukung kecepatan hingga 100 Mbps. Sekarang udah jarang banget dipakai juga, digantikan oleh Cat 5e.
• Category 5e (Cat 5e): “e” di sini artinya enhanced (ditingkatkan). Cat 5e ini adalah peningkatan dari Cat 5. Desainnya lebih baik buat mengurangi crosstalk, sehingga bisa mendukung kecepatan hingga 1000 Mbps atau 1 Gigabit Ethernet (1000BASE-T). Kabel ini jadi standar minimal yang umum dipakai saat ini untuk jaringan rumah atau kantor kecil.
• Category 6 (Cat 6): Kabel Cat 6 punya spesifikasi yang lebih ketat dibanding Cat 5e, terutama dalam hal pengurangan crosstalk dan noise. Mendukung frekuensi yang lebih tinggi (hingga 250 MHz) dan bisa mengirim data 1 Gigabit Ethernet sampai jarak 100 meter, atau 10 Gigabit Ethernet (10GBASE-T) sampai jarak yang lebih pendek (sekitar 55 meter).
• Category 6a (Cat 6a): “a” di sini artinya augmented (ditingkatkan lagi). Cat 6a ini jauh lebih baik dalam mengurangi crosstalk dibanding Cat 6. Mendukung frekuensi hingga 500 MHz dan bisa mengirim data 10 Gigabit Ethernet (10GBASE-T) sampai jarak penuh 100 meter. Ini cocok buat jaringan yang butuh kecepatan tinggi dan bandwidth besar, misalnya di pusat data atau backbone jaringan gedung.
• Category 7 (Cat 7): Kategori ini punya spesifikasi yang lebih tinggi lagi dan mendukung frekuensi hingga 600 MHz. Kadang kabel Cat 7 sudah punya pelindung tambahan (seperti STP atau SFTP) di dalam jaketnya, meskipun secara teknis UTP adalah Unshielded. Cat 7 bisa mendukung kecepatan 10 Gigabit Ethernet sampai 100 meter.
• Category 8 (Cat 8): Ini kategori terbaru dan paling kencang buat kabel tembaga. Didesain buat pusat data, bisa mendukung frekuensi hingga 2000 MHz dan kecepatan 25 Gigabit Ethernet (25GBASE-T) atau 40 Gigabit Ethernet (40GBASE-T), tapi hanya untuk jarak yang sangat pendek (sampai 30 meter).

Pemilihan kategori kabel UTP harus disesuaikan dengan kebutuhan kecepatan jaringan kamu sekarang dan nanti (antisipasi masa depan), serta anggaran yang tersedia. Menggunakan kategori yang lebih tinggi dari yang dibutuhkan mungkin hanya akan membuang-buang uang, tapi menggunakan kategori yang terlalu rendah akan membatasi kecepatan jaringanmu.

Ini tabel singkatnya biar gampang lihat perbedaannya:

Kategori	Frekuensi Max (MHz)	Kecepatan Max (Jarak 100m)	Catatan Umum
Cat 3	16	10 Mbps	Umumnya buat telepon, usang
Cat 5	100	100 Mbps	Usang, diganti Cat 5e
Cat 5e	100	1000 Mbps (1 Gbps)	Standar minimum saat ini
Cat 6	250	1 Gbps (10 Gbps hingga 55m)	Lebih baik dari Cat 5e
Cat 6a	500	10 Gbps	Buat jaringan berkecepatan tinggi
Cat 7	600	10 Gbps	Seringnya sudah STP/SFTP
Cat 8	2000	25/40 Gbps (Jarak 30m)	Khusus pusat data

Kelebihan dan Kekurangan Kabel UTP¶

Setiap jenis kabel pasti ada plus minusnya. Nah, ini dia beberapa kelebihan dan kekurangan kabel UTP:

Kelebihan UTP:¶

• Harga Terjangkau: Ini mungkin kelebihan paling utama. Dibandingkan kabel jaringan lain seperti STP atau Fiber Optic, kabel UTP jauh lebih murah untuk dibeli dan diproduksi.
• Mudah Dipasang: Kabel UTP relatif fleksibel dan konektornya (RJ45) mudah dipasang menggunakan alat crimping standar. Proses instalasinya nggak serumit kabel fiber optic yang butuh alat khusus dan presisi tinggi.
• Sangat Umum dan Kompatibel: UTP adalah standar de facto untuk jaringan Ethernet di rumah dan kantor. Hampir semua perangkat jaringan (komputer, router, switch, printer jaringan) punya port RJ45 yang memang didesain untuk kabel UTP.
• Cukup Fleksibel: Meskipun jaket luarnya bisa kaku tergantung kategorinya, secara umum kabel UTP lebih fleksibel dibanding kabel coaxial atau beberapa jenis kabel berpelindung tebal.

Kekurangan UTP:¶

• Rentan Terhadap Interferensi: Karena Unshielded (tanpa pelindung), kabel UTP lebih rentan terhadap gangguan elektromagnetik (EMI) dan frekuensi radio (RFI) dari sumber eksternal dibandingkan kabel STP atau Fiber Optic. Ini bisa menurunkan performa, terutama di lingkungan dengan banyak sumber noise seperti dekat mesin industri atau kabel listrik tegangan tinggi.
• Jarak Terbatas: Untuk sebagian besar kategori UTP (Cat 5e, 6, 6a, 7), jarak maksimum transmisi data berkecepatan tinggi adalah sekitar 100 meter. Kalau perlu jarak yang lebih jauh, butuh repeater, switch, atau pakai jenis kabel lain seperti fiber optic.
• Bandwidth Terbatas Dibanding Fiber Optic: Meskipun kategori terbaru seperti Cat 6a atau 7 sudah sangat kencang (10 Gbps), kecepatan ini masih jauh di bawah kemampuan fiber optic yang bisa mencapai Terabit per detik dan untuk jarak sangat jauh.
• Kurang Tahan Cuaca/Lingkungan Ekstrem: Jaket UTP standar (PVC) tidak didesain untuk penggunaan luar ruangan yang terpapar cuaca ekstrem, sinar UV, atau suhu ekstrem. Butuh kabel UTP dengan jaket khusus (misalnya, outdoor-rated) kalau mau dipasang di luar ruangan.

Meskipun punya beberapa kekurangan, kelebihan UTP, terutama harganya yang murah dan kemudahan instalasinya, menjadikannya pilihan paling populer untuk jaringan lokal (LAN) di sebagian besar lingkungan.

Perbedaan UTP dengan Kabel Jaringan Lain¶

Selain UTP, ada beberapa jenis kabel lain yang pernah atau masih digunakan dalam jaringan komputer atau telekomunikasi. Mari kita lihat bedanya UTP dengan beberapa yang populer:

• UTP vs. STP (Shielded Twisted Pair): Ini saudaranya UTP. Bedanya ada di lapisan pelindungnya. STP punya lapisan pelindung (biasanya foil atau anyaman logam) di bawah jaket luarnya, di sekeliling semua pasangan kabel, atau bahkan di setiap pasangan kabel secara individual (jenis SFTP/FTP). Pelindung ini tujuannya untuk menangkal interferensi eksternal lebih baik. STP lebih mahal, lebih kaku, dan butuh konektor khusus serta grounding yang benar supaya pelindungnya berfungsi optimal. STP biasanya dipakai di lingkungan dengan banyak noise.
• UTP vs. Kabel Coaxial: Kabel Coaxial (seperti yang dipakai buat TV kabel atau koneksi internet lama) punya struktur yang beda banget. Intinya ada satu konduktor tembaga di tengah, dilapisi insulasi, lalu ada pelindung logam (anyaman atau foil), dan ditutup jaket luar. Dulu dipakai buat jaringan Ethernet (misalnya 10BASE2 atau 10BASE5), tapi sekarang sudah sangat jarang buat jaringan komputer karena UTP lebih fleksibel, lebih mudah dipasang, dan mendukung kecepatan yang lebih tinggi dengan biaya lebih rendah. Coaxial masih banyak dipakai buat TV atau radio.
• UTP vs. Fiber Optic: Ini teknologi yang beda alam. Fiber Optic mengirim data menggunakan cahaya melalui serat kaca atau plastik, bukan sinyal listrik melalui tembaga. Fiber Optic bisa mengirim data dengan kecepatan sangat tinggi (Terabit) dan jarak sangat jauh (kilometer), serta kebal terhadap interferensi elektromagnetik. Namun, kabel Fiber Optic dan peralatannya (transceiver, switch, konektor) jauh lebih mahal daripada UTP, dan instalasinya butuh keahlian khusus. Fiber Optic biasanya dipakai buat backbone jaringan, koneksi antar gedung, atau koneksi internet jarak jauh (misalnya FTTH - Fiber To The Home).

Jelas ya, UTP ini unggul di harga, kemudahan, dan sudah cukup memadai buat sebagian besar kebutuhan jaringan lokal sehari-hari, itulah kenapa dia jadi super populer.

Penerapan Kabel UTP dalam Kehidupan Sehari-hari¶

Kabel UTP ini ada di mana-mana lho, mungkin kamu nggak sadar aja. Beberapa penerapan umum kabel UTP:

• Jaringan Ethernet (LAN): Ini yang paling utama. Dari komputer desktop, laptop (kalau pakai adapter), printer, konsol game, Smart TV, sampai IP Camera, banyak yang terhubung ke router atau switch pakai kabel UTP. Ini tulang punggung jaringan lokal di rumah, kantor, sekolah, dan gedung-gedung lainnya.
• Koneksi Internet (modem ke router): Dari modem internet (misalnya modem Indihome atau provider lain) ke router Wi-Fi di rumahmu, seringnya pakai kabel UTP juga.
• Telepon: Meskipun sudah banyak yang beralih ke telepon seluler atau VoIP, jaringan telepon tradisional sering menggunakan kabel berpasangan tembaga, yang strukturnya mirip UTP (meskipun mungkin kategorinya lebih rendah seperti Cat 3 dan konektornya beda, misalnya RJ11).
• Power over Ethernet (PoE): Teknologi ini memungkinkan perangkat seperti IP Camera, Access Point Wi-Fi, atau telepon VoIP mendapatkan daya listrik dan data melalui satu kabel UTP yang sama. Ini mempermudah instalasi karena nggak perlu colokan listrik terpisah di dekat perangkat.
• Video Balun: Untuk CCTV analog, kadang kabel UTP digunakan bersama adaptor khusus yang disebut balun untuk mengirim sinyal video dan power dalam satu kabel, menggantikan kabel coaxial.

Ini menunjukkan betapa serbagunanya kabel UTP dalam berbagai aplikasi telekomunikasi dan jaringan.

Tips Memilih dan Menggunakan Kabel UTP¶

Memilih dan menggunakan kabel UTP yang tepat itu penting biar jaringanmu lancar. Berikut beberapa tipsnya:

1. Pilih Kategori yang Tepat: Sesuaikan kategori kabel dengan kebutuhan kecepatan jaringanmu. Untuk kebutuhan umum di rumah, Cat 5e sudah cukup. Kalau butuh performa lebih tinggi atau berencana upgrade ke jaringan 10 Gigabit di masa depan, pertimbangkan Cat 6a atau bahkan Cat 7 (meskipun Cat 6 seringnya sudah memadai untuk 10 Gbps jarak pendek). Jangan pelit soal kabel kalau kamu mau jaringanmu kencang dan stabil.
2. Perhatikan Bahan Konduktor: Pilih kabel dengan konduktor tembaga murni (solid copper), bukan CCA (Copper-Clad Aluminium), terutama kalau kamu butuh performa terbaik, jarak maksimal, atau berencana menggunakan PoE. Kabel tembaga murni lebih mahal tapi performanya lebih konsisten dan andal.
3. Sesuaikan Jaket Kabel dengan Lingkungan: Untuk instalasi di dalam tembok atau plafon, pastikan jaket kabelnya sesuai standar keselamatan kebakaran (misalnya, Riser atau Plenum). Untuk luar ruangan, pakai kabel UTP dengan jaket outdoor-rated yang tahan air dan sinar UV.
4. Hindari Tekukan Tajam: Jangan menekuk kabel UTP terlalu tajam (radius tekukan biasanya minimal 4 kali diameter kabel). Tekukan tajam bisa merusak pasangan kabel di dalamnya dan menurunkan performa, bahkan menyebabkan kegagalan transmisi.
5. Jauhkan dari Sumber Interferensi: Sebisa mungkin, pasang kabel UTP menjauh dari kabel listrik tegangan tinggi, lampu neon, microwave, atau alat elektronik lain yang bisa menghasilkan interferensi. Kalau terpaksa harus melintasinya, usahakan melintas tegak lurus, bukan sejajar.
6. Gunakan Konektor dan Alat Berkualitas: Pastikan konektor RJ45 yang kamu gunakan sesuai dengan kategori kabelnya (misalnya, pakai konektor Cat 6/6a untuk kabel Cat 6/6a). Gunakan alat crimping yang bagus dan lakukan proses crimping dengan benar agar koneksi kuat dan sinyal data bisa terkirim dengan baik.
7. Uji Kabel Setelah Dipasang: Setelah kabel terpasang dan terkoneksi, uji menggunakan cable tester. Alat ini bisa memeriksa apakah semua kabel terhubung dengan benar, tidak ada yang putus (open), tidak ada yang terbalik (short), dan urutannya sesuai standar (T568A atau T568B). Ini penting banget untuk memastikan kabel berfungsi optimal.

Mengikuti tips ini bisa membantu kamu mendapatkan performa terbaik dari jaringan yang menggunakan kabel UTP.

Fakta Menarik tentang Kabel UTP¶

• Standar urutan warna kabel di konektor RJ45 (T568A dan T568B) punya tujuan spesifik. T568B adalah yang paling umum dipakai di Amerika Serikat, sementara T568A lebih umum di tempat lain. Kedua standar ini hanya beda posisi dua pasang kabel (oranye dan hijau), tapi penting untuk konsisten menggunakan salah satu standar dalam satu instalasi jaringan, atau kalau membuat kabel cross-over (untuk menghubungkan dua perangkat sejenis langsung, seperti PC ke PC) baru pakai kombinasi keduanya di ujung yang berbeda.
• Batasan jarak 100 meter untuk sebagian besar kabel UTP (khususnya 100BASE-TX dan 1000BASE-T) bukan cuma kebetulan. Itu adalah bagian dari standar Ethernet yang memperhitungkan pelemahan sinyal (attenuation) dan keterlambatan sinyal (propagation delay) pada kabel tembaga. Melebihi jarak itu biasanya sinyal sudah terlalu lemah atau data bisa kacau.
• Power over Ethernet (PoE) bisa bekerja dengan baik di kabel UTP Cat 5e atau yang lebih tinggi karena konduktor tembaganya bisa menghantarkan daya listrik selain data. Tegangan listrik dan data dikirimkan secara bersamaan tanpa saling mengganggu.

Kabel UTP ini memang sederhana, tapi teknologi di baliknya, terutama trik “pilinan” kabelnya, membuatnya jadi tulang punggung komunikasi data di banyak tempat.

Nah, itu dia penjelasan lengkap tentang apa itu UTP, bagaimana cara kerjanya, jenis-jenisnya, sampai tips penggunaannya. Semoga sekarang kamu jadi lebih paham ya, kenapa kabel ini begitu populer dan apa bedanya dengan kabel jaringan lainnya.

Punya pengalaman menarik atau pertanyaan seputar kabel UTP? Yuk, bagi di kolom komentar di bawah!
