Mengenal UV Mapping di Blender: Pengertian, Fungsi, dan Cara Mudahnya!

Updated: • 0 • min read
Table of Contents

UV mapping adalah salah satu tahap penting dalam dunia 3D modeling, khususnya saat kita menggunakan software seperti Blender. Bayangkan kamu punya patung 3D yang keren, tapi masih polos tanpa warna atau tekstur. Nah, UV mapping ini seperti membuat “kulit” atau “pola baju” 2D untuk patung 3D tersebut, agar kita bisa melukis atau menempelkan gambar tekstur di permukaannya. Tanpa UV mapping yang baik, tekstur yang kamu buat bisa terlihat aneh, melar, atau bahkan tidak sesuai dengan bentuk model 3D-mu.

Memahami Dasar UV Mapping

Secara sederhana, UV mapping adalah proses memproyeksikan permukaan 3D model ke ruang 2D. Ruang 2D ini disebut “UV space,” di mana U dan V adalah sumbu-sumbu koordinatnya, mirip dengan X dan Y pada grafik 2D biasa. Proses ini sering disebut juga dengan “unwrapping” atau membentangkan model 3D menjadi bentuk 2D yang datar.

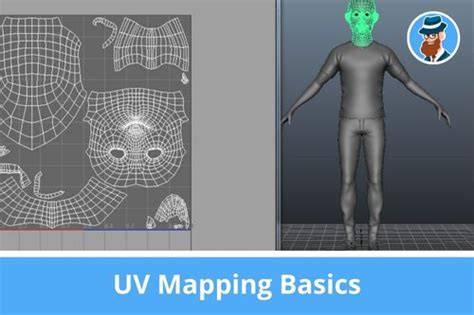

UV Mapping Basics
Image just for illustration

Coba bayangkan kamu sedang membungkus kado berbentuk bola. Kamu tidak bisa langsung menempelkan kertas kado utuh ke bola tersebut tanpa kertasnya kusut atau berlipat. Kamu perlu memotong dan menyesuaikan kertas kado agar bisa membungkus bola dengan rapi. UV mapping kurang lebih mirip dengan proses tersebut. Blender akan “memotong” model 3D kamu di tempat-tempat tertentu (yang disebut seams atau jahitan), lalu membentangkannya menjadi bentuk 2D.

Hasil bentangan 2D ini adalah UV map, sebuah representasi datar dari permukaan 3D model kamu. UV map ini berbentuk seperti gambar 2D dengan garis-garis yang menunjukkan batas-batas permukaan model 3D. Setiap titik pada permukaan 3D model memiliki koordinat UV yang sesuai pada UV map. Koordinat UV inilah yang nantinya digunakan untuk menempelkan tekstur.

Mengapa UV Mapping Sangat Penting?

UV mapping adalah kunci untuk memberikan tekstur dan detail pada model 3D. Tanpa UV mapping yang tepat, kamu tidak akan bisa mengontrol bagaimana tekstur diaplikasikan pada modelmu. Berikut beberapa alasan mengapa UV mapping sangat penting dalam workflow 3D:

  • Memberikan Tekstur dan Warna: UV mapping memungkinkan kita untuk menambahkan tekstur gambar, warna, pola, dan detail lainnya ke model 3D. Ini adalah cara utama untuk membuat model 3D terlihat lebih realistis dan menarik secara visual. Bayangkan membuat karakter game tanpa bisa memberikan pakaian atau warna kulit yang berbeda, pasti terlihat membosankan, kan?
  • Kontrol Detail: Dengan UV mapping yang baik, kita bisa mengontrol secara presisi di mana dan bagaimana tekstur diaplikasikan. Kita bisa menentukan bagian mana yang lebih detail, bagian mana yang kasar, dan sebagainya. Ini sangat penting untuk menciptakan detail yang rumit seperti logo pada pakaian karakter atau goresan pada permukaan logam.
  • Efisiensi Tekstur: UV mapping memungkinkan kita untuk menggunakan satu gambar tekstur untuk menutupi seluruh permukaan model 3D, bahkan model yang kompleks sekalipun. Ini jauh lebih efisien daripada membuat tekstur terpisah untuk setiap bagian model. Bayangkan membuat tekstur kayu untuk meja, kamu hanya perlu satu gambar tekstur kayu yang diulang-ulang di UV map meja tersebut.
  • Realism dan Detail: UV mapping yang baik adalah fondasi untuk menciptakan model 3D yang realistis dan detail. Tekstur yang diaplikasikan dengan benar akan memberikan kesan material yang nyata, seperti kayu, logam, kain, atau kulit. Detail-detail kecil seperti kerutan, pori-pori, atau goresan juga sangat bergantung pada kualitas UV mapping.

Proses UV Mapping di Blender

Proses UV mapping di Blender melibatkan beberapa langkah utama. Meskipun terlihat rumit pada awalnya, dengan latihan, kamu akan terbiasa dengan alurnya. Berikut adalah langkah-langkah umum dalam UV mapping di Blender:

  1. Pilih Model 3D: Tentu saja, langkah pertama adalah memiliki model 3D yang ingin di-UV map. Pastikan model kamu sudah selesai dimodeling dan siap untuk proses texturing.
  2. Masuk ke Edit Mode: Pilih objek model 3D kamu, lalu tekan Tab untuk masuk ke Edit Mode. Di Edit Mode ini, kamu bisa memanipulasi geometri model, termasuk membuat seams untuk UV mapping.

  3. Tandai Seams (Jahitan): Seams adalah garis-garis di permukaan model 3D yang akan menjadi “potongan” saat model di-unwrapping menjadi UV map. Pemilihan seams yang tepat sangat penting untuk mendapatkan UV map yang baik. Pilih edge (garis tepi) pada model di Edit Mode, lalu tekan Ctrl + E dan pilih “Mark Seam.” Edge yang ditandai sebagai seam akan berwarna merah. Pikirkan di mana kamu bisa memotong model 3D agar bisa dibentangkan datar tanpa terlalu banyak distorsi. Misalnya, untuk model kepala manusia, kamu bisa membuat seam di belakang kepala atau di bawah dagu.

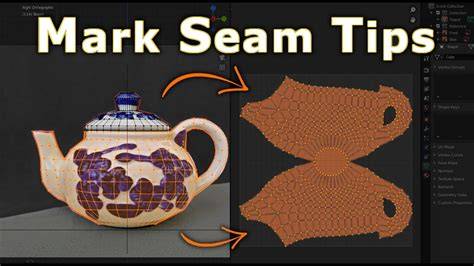

    Mark Seam
    Image just for illustration

  4. Unwrap: Setelah menandai seams, langkah selanjutnya adalah melakukan unwrapping. Di Edit Mode, pastikan semua bagian model yang ingin di-UV map terseleksi (tekan A untuk select all jika perlu). Kemudian, tekan U untuk membuka menu UV Mapping, dan pilih metode unwrapping yang sesuai. Metode yang paling umum digunakan adalah “Unwrap” dan “Smart UV Project.”

  5. UV Editor: Setelah unwrapping, UV map akan muncul di jendela UV Editor. Jendela UV Editor ini adalah tempat kamu melihat dan mengedit UV map 2D. Kamu bisa memindahkan, memutar, dan menskalakan pulau-pulau UV (bagian-bagian UV map yang terpisah) agar sesuai dengan tekstur dan memaksimalkan ruang tekstur.

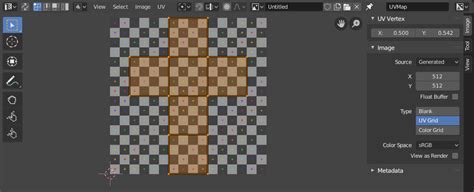

    UV Editor Blender
    Image just for illustration

  6. Edit UV Map: Di UV Editor, kamu bisa mengatur posisi, skala, dan rotasi pulau-pulau UV. Tujuannya adalah untuk membuat UV map yang efficient (memanfaatkan ruang tekstur dengan baik) dan undistorted (tidak terlalu banyak distorsi atau peregangan pada tekstur). Kamu bisa menggunakan berbagai tool di UV Editor seperti Grab (G), Rotate (R), dan Scale (S) untuk memanipulasi UV map.

  7. Packing UVs (Opsional): Untuk memaksimalkan penggunaan ruang tekstur, kamu bisa menggunakan fitur UV Packing. Fitur ini akan otomatis mengatur pulau-pulau UV agar saling berdekatan tanpa tumpang tindih, sehingga lebih banyak ruang tekstur yang bisa digunakan untuk detail. Di menu UV Editor, kamu bisa mencari opsi “Pack Islands.”
  8. Test Tekstur (Opsional): Setelah UV mapping selesai, kamu bisa mencoba mengaplikasikan tekstur sederhana (misalnya color grid atau checker texture) pada model untuk melihat bagaimana UV map bekerja. Ini membantu kamu mengidentifikasi area-area yang mungkin masih perlu diperbaiki atau disesuaikan.

Metode-Metode Unwrap UV di Blender

Blender menyediakan beberapa metode unwrapping yang bisa kamu gunakan, masing-masing dengan kegunaan dan kelebihan kekurangannya sendiri. Memilih metode yang tepat akan sangat mempengaruhi kualitas UV map yang dihasilkan. Berikut beberapa metode unwrapping yang umum digunakan:

  • Unwrap: Metode unwrapping dasar yang membentangkan model berdasarkan seams yang telah kamu tandai. Metode ini memberikan kontrol paling besar atas hasil unwrapping, tetapi juga membutuhkan lebih banyak usaha dalam menandai seams yang tepat. Cocok untuk model-model kompleks yang membutuhkan UV map yang presisi.
  • Smart UV Project: Metode unwrapping otomatis yang mencoba membentangkan model berdasarkan sudut-sudut antar face (permukaan). Metode ini lebih cepat dan mudah digunakan, tetapi kurang fleksibel dibandingkan metode “Unwrap.” Cocok untuk model-model sederhana atau sebagai titik awal untuk UV mapping.
  • Cube Projection: Memproyeksikan UV map dari enam sisi kubus. Metode ini cocok untuk objek-objek yang berbentuk kotak atau memiliki sisi-sisi datar. Hasilnya biasanya terdiri dari beberapa pulau UV yang berbentuk persegi.
  • Cylinder Projection: Memproyeksikan UV map dari silinder. Metode ini cocok untuk objek-objek yang berbentuk silinder atau tabung, seperti lengan, kaki, atau botol. Hasilnya biasanya berupa pulau UV yang memanjang seperti pita.
  • Sphere Projection: Memproyeksikan UV map dari bola. Metode ini cocok untuk objek-objek yang berbentuk bola atau bulat, seperti kepala, mata, atau bola dunia. Hasilnya biasanya berupa pulau UV yang melingkar atau oval.
  • Follow Active Quads: Metode ini membentangkan face loops (rangkaian face yang terhubung) berdasarkan bentuk active quad (quad yang terakhir diseleksi). Metode ini berguna untuk membentangkan permukaan organik yang memiliki alur atau pola tertentu, seperti rambut atau kain yang berlipat.

Setiap metode unwrapping memiliki pengaturan tambahan yang bisa kamu sesuaikan untuk mendapatkan hasil yang lebih baik. Eksperimen dengan berbagai metode dan pengaturan ini untuk menemukan yang paling cocok untuk model dan kebutuhanmu.

Tips untuk UV Mapping yang Baik

UV mapping yang baik membutuhkan latihan dan pemahaman tentang prinsip-prinsip dasarnya. Berikut beberapa tips yang bisa membantumu menghasilkan UV map yang berkualitas:

  • Rencanakan Seams dengan Baik: Pemilihan seams adalah kunci utama UV mapping yang baik. Pikirkan di mana seams akan paling tidak terlihat pada model akhir. Biasanya, seams ditempatkan di bagian-bagian yang tersembunyi atau kurang terlihat, seperti bagian belakang model, di bawah lengan, atau di lipatan pakaian.
  • Minimalkan Distorsi: Usahakan untuk meminimalkan distorsi atau peregangan pada UV map. Distorsi akan membuat tekstur terlihat aneh dan tidak proporsional. Perhatikan skala dan bentuk pulau-pulau UV di UV Editor. Jika ada bagian yang terlihat terlalu melar atau tertekan, coba atur seams atau gunakan metode unwrapping yang berbeda.
  • Manfaatkan Ruang Tekstur: Usahakan untuk memanfaatkan ruang tekstur sebaik mungkin. Atur pulau-pulau UV agar saling berdekatan tanpa tumpang tindih, dan hindari ruang kosong yang tidak perlu. UV Packing bisa sangat membantu dalam hal ini. Semakin efisien penggunaan ruang tekstur, semakin detail tekstur yang bisa kamu aplikasikan.
  • Pertimbangkan Resolusi Tekstur: Resolusi tekstur yang kamu gunakan akan mempengaruhi seberapa detail tekstur tersebut terlihat pada model. Jika kamu menggunakan tekstur dengan resolusi rendah, kamu mungkin tidak perlu UV map yang terlalu detail. Namun, jika kamu menggunakan tekstur resolusi tinggi, UV map yang baik sangat penting untuk memastikan semua detail tekstur terlihat jelas.
  • Konsisten Skala UV: Usahakan untuk menjaga skala UV tetap konsisten di seluruh model. Jika skala UV berbeda-beda, tekstur akan terlihat berbeda ukuran di bagian-bagian model yang berbeda. Ini bisa membuat model terlihat tidak konsisten dan kurang profesional.

Masalah Umum dalam UV Mapping dan Solusinya

Meskipun sudah berusaha sebaik mungkin, terkadang kita tetap menemui masalah dalam UV mapping. Berikut beberapa masalah umum dan cara mengatasinya:

  • Stretching (Peregangan): Stretching terjadi ketika bagian tertentu dari UV map terlalu melar atau meregang. Ini biasanya disebabkan oleh seams yang kurang tepat atau metode unwrapping yang tidak sesuai. Solusi: Perbaiki seams, coba metode unwrapping lain, atau gunakan tool seperti Relax UVs di Blender untuk mengurangi peregangan.
  • Seams Terlihat Jelas: Meskipun seams ditempatkan di tempat yang tersembunyi, terkadang mereka masih terlihat jelas pada model akhir, terutama jika tekstur memiliki pola yang berulang. Solusi: Coba sembunyikan seams di lipatan atau lekukan model, gunakan teknik texture painting untuk menyamarkan seams, atau gunakan seamless textures (tekstur tanpa sambungan).
  • UV Overlap (Tumpang Tindih UV): UV overlap terjadi ketika dua atau lebih pulau UV saling tumpang tindih di UV map. UV overlap biasanya tidak diinginkan karena akan menyebabkan bagian tekstur yang sama diaplikasikan ke dua bagian model yang berbeda. Solusi: Hindari UV overlap sebisa mungkin. Atur pulau-pulau UV di UV Editor agar tidak saling tumpang tindih. Blender memiliki fitur Overlap Check di UV Editor untuk membantu mendeteksi UV overlap.
  • Inefisien Ruang Tekstur: UV map yang tidak efisien akan membuang banyak ruang tekstur. Ini berarti resolusi tekstur yang tersedia untuk model menjadi lebih rendah. Solusi: Gunakan UV Packing untuk mengatur pulau-pulau UV secara otomatis. Atau, atur pulau-pulau UV secara manual di UV Editor untuk memaksimalkan penggunaan ruang tekstur.

UV Mapping dan Workflow Texturing

UV mapping adalah langkah penting sebelum proses texturing. Setelah UV map selesai dibuat, kamu bisa menggunakan UV map tersebut sebagai panduan untuk membuat atau mengaplikasikan tekstur pada model 3D. Berikut adalah gambaran singkat tentang bagaimana UV mapping terhubung dengan workflow texturing:

  1. Export UV Layout (Opsional): Kamu bisa mengekspor UV layout (gambar garis-garis UV map) dari Blender. UV layout ini bisa kamu gunakan sebagai template di software image editing seperti Photoshop atau GIMP. Dengan UV layout sebagai panduan, kamu bisa melukis tekstur langsung di atasnya, dan tekstur tersebut akan otomatis sesuai dengan UV map model 3D kamu.
  2. Texture Painting di Blender: Blender juga memiliki fitur Texture Painting yang memungkinkan kamu melukis tekstur langsung pada model 3D di viewport Blender. Saat kamu melukis di model 3D, Blender akan otomatis mengaplikasikan lukisan tersebut ke tekstur berdasarkan UV map model.
  3. Node-Based Texturing (Material Nodes): Blender menggunakan sistem node-based material yang sangat powerful. Dalam sistem ini, kamu bisa menggabungkan berbagai texture node (seperti Image Texture, Procedural Texture, dll.) dan mengatur bagaimana tekstur tersebut diaplikasikan pada model menggunakan UV coordinates dari UV map. Ini memberikan fleksibilitas dan kontrol yang sangat besar dalam proses texturing.

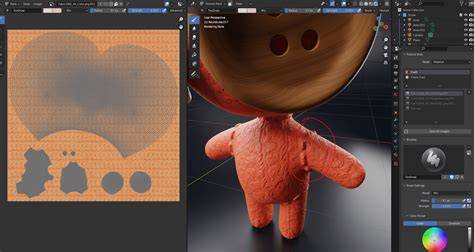

Texture Painting Blender
Image just for illustration

UV mapping adalah jembatan antara model 3D dan tekstur 2D. Dengan UV mapping yang baik, kamu bisa memaksimalkan potensi tekstur dan menciptakan model 3D yang visualnya memukau.

Fakta Menarik tentang UV Mapping

  • Istilah “UV” dipilih karena sumbu U dan V digunakan untuk membedakannya dari sumbu X, Y, dan Z yang sudah digunakan untuk koordinat 3D. Ini adalah konvensi standar dalam grafika komputer dan 3D modeling.
  • Konsep UV mapping sudah ada sejak lama, bahkan sebelum software 3D modern seperti Blender muncul. Teknik serupa sudah digunakan dalam grafika komputer awal untuk memetakan tekstur pada permukaan 3D sederhana.
  • UV mapping tidak hanya digunakan untuk tekstur warna (diffuse texture). UV map juga digunakan untuk jenis tekstur lain seperti normal map (untuk detail permukaan), specular map (untuk pantulan cahaya), roughness map (untuk kekasaran permukaan), dan banyak lagi. Semua jenis tekstur ini bergantung pada UV map untuk diaplikasikan dengan benar pada model 3D.
  • Beberapa game dan film dengan grafis 3D yang kompleks memiliki ribuan bahkan jutaan UV map yang berbeda untuk berbagai objek dan karakter. Manajemen UV map yang efisien adalah tantangan besar dalam produksi 3D skala besar.

Kesimpulan

UV mapping adalah skill fundamental dalam 3D modeling, khususnya di Blender. Memahami konsep dan teknik UV mapping akan membuka pintu kreativitas tak terbatas dalam memberikan tekstur dan detail pada model 3D kamu. Meskipun awalnya mungkin terasa rumit, dengan latihan dan eksperimen, kamu akan semakin mahir dalam membuat UV map yang berkualitas dan efisien. Jangan ragu untuk terus mencoba berbagai metode unwrapping, bereksperimen dengan seams, dan mengasah kemampuanmu dalam UV Editor. Selamat berkreasi dengan UV mapping!

Bagaimana pengalamanmu dengan UV mapping di Blender? Apakah ada tips atau trik khusus yang ingin kamu bagikan? Yuk, diskusi di kolom komentar di bawah!
