Mengenal DFD (Data Flow Diagram): Pengertian, Simbol, dan Contoh Lengkap!

Table of Contents

Dalam dunia yang serba digital dan kompleks ini, kita seringkali dihadapkan pada sistem yang rumit. Bayangkan sebuah sistem informasi di perusahaan besar, atau alur kerja sebuah aplikasi yang sering kamu gunakan. Untuk memahami kerumitan tersebut, kita butuh alat bantu visual. Nah, salah satu alat yang powerful untuk memvisualisasikan alur data dalam sebuah sistem adalah DFD atau Data Flow Diagram.

Definisi DFD¶

Secara sederhana, DFD adalah representasi grafis dari aliran data dalam sebuah sistem informasi. DFD menggunakan simbol-simbol tertentu untuk menggambarkan bagaimana data bergerak melalui proses-proses dalam sistem. Gampangnya, DFD itu seperti peta aliran data. Peta ini menunjukkan dari mana data berasal, ke mana data pergi, dan bagaimana data diolah di sepanjang jalurnya.

Image just for illustration

DFD fokus pada pergerakan data, bukan pada kontrol atau urutan kejadian seperti flowchart. Ini yang membedakan DFD dengan diagram lain. DFD sangat berguna untuk memahami sistem dari perspektif data, terutama dalam tahap analisis dan desain sistem.

Beberapa poin penting tentang DFD:

• Visualisasi Alur Data: DFD mempermudah pemahaman tentang bagaimana data mengalir dalam sistem.
• Komunikasi Efektif: DFD menjadi alat komunikasi yang efektif antara analis sistem, programmer, dan pengguna sistem. Semua pihak bisa memiliki pemahaman yang sama tentang sistem.
• Analisis dan Desain Sistem: DFD sangat membantu dalam proses analisis kebutuhan sistem dan perancangan sistem yang efektif.
• Dokumentasi Sistem: DFD menjadi bagian penting dari dokumentasi sistem yang memudahkan pemeliharaan dan pengembangan sistem di masa depan.

Komponen Utama DFD¶

DFD terdiri dari beberapa komponen utama yang memiliki simbol dan fungsi masing-masing. Memahami komponen ini adalah kunci untuk bisa membaca dan membuat DFD. Komponen-komponen tersebut adalah:

Proses (Process)¶

Proses merepresentasikan aktivitas atau tindakan yang mengubah data. Proses menerima data input, memprosesnya, dan menghasilkan data output. Simbol proses biasanya digambarkan sebagai lingkaran atau kotak dengan sudut membulat. Nama proses harus jelas dan ringkas, biasanya menggunakan kata kerja aktif.

Image just for illustration

Contoh proses:

• “Validasi Data Pelanggan”
• “Hitung Total Belanja”
• “Buat Laporan Penjualan”

Setiap proses dalam DFD harus memiliki setidaknya satu input dan satu output. Proses ini adalah inti dari transformasi data dalam sistem. Tanpa proses, data hanya akan diam tanpa perubahan.

Data Store (Data Store)¶

Data store adalah tempat penyimpanan data. Data store bisa berupa database, file komputer, atau bahkan arsip fisik. Simbol data store biasanya digambarkan sebagai dua garis paralel terbuka atau persegi panjang terbuka. Nama data store biasanya berupa kata benda jamak yang menunjukkan kumpulan data.

Image just for illustration

Contoh data store:

• “Database Pelanggan”
• “File Produk”
• “Arsip Transaksi”

Data store merepresentasikan data yang disimpan dan digunakan oleh sistem. Proses dapat membaca data dari data store, atau menulis data ke data store. Data store bersifat pasif, artinya data di dalamnya tidak berubah sendiri tanpa adanya proses yang mengaksesnya.

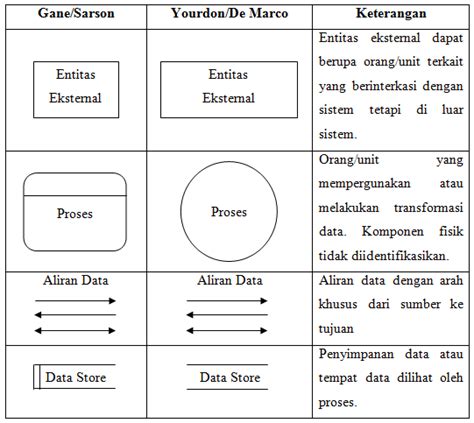

Entitas Eksternal (External Entity)¶

Entitas eksternal adalah pihak di luar sistem yang berinteraksi dengan sistem. Entitas eksternal bisa berupa orang, organisasi, sistem lain, atau bahkan departemen lain dalam organisasi yang sama tetapi di luar cakupan sistem yang sedang dimodelkan. Simbol entitas eksternal biasanya digambarkan sebagai persegi panjang. Nama entitas eksternal harus jelas dan menggambarkan pihak yang berinteraksi.

Image just for illustration

Contoh entitas eksternal:

• “Pelanggan”
• “Manajer Penjualan”
• “Bank”
• “Sistem Inventaris”

Entitas eksternal adalah sumber dan tujuan data yang masuk dan keluar dari sistem. Mereka memulai atau menerima aliran data. Penting untuk mengidentifikasi entitas eksternal karena mereka memberikan konteks dan batasan sistem.

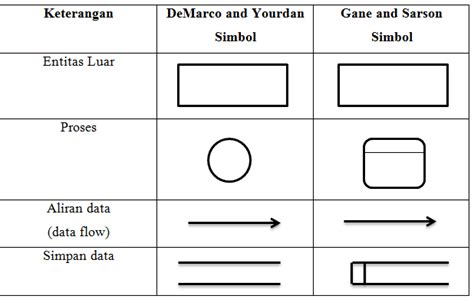

Aliran Data (Data Flow)¶

Aliran data merepresentasikan pergerakan data dari satu komponen ke komponen lain dalam DFD. Aliran data digambarkan sebagai garis panah. Panah menunjukkan arah aliran data. Nama aliran data ditulis di atas atau di samping garis panah dan harus menggambarkan data yang mengalir.

Image just for illustration

Contoh aliran data:

• “Permintaan Pesanan” (dari Pelanggan ke Proses “Terima Pesanan”)
• “Detail Produk” (dari Data Store “Database Produk” ke Proses “Tampilkan Detail Produk”)
• “Laporan Penjualan” (dari Proses “Buat Laporan Penjualan” ke Manajer Penjualan)

Aliran data menghubungkan semua komponen DFD dan menunjukkan bagaimana data bergerak melalui sistem. Aliran data harus selalu berasal dari atau menuju proses. Data tidak bisa langsung mengalir dari data store ke data store, atau dari entitas eksternal ke entitas eksternal tanpa melalui proses.

Tingkatan DFD¶

DFD bisa dibuat dalam berbagai tingkatan detail, tergantung pada kompleksitas sistem dan tujuan pemodelan. Tingkatan DFD membantu untuk mengelola kompleksitas dan menyajikan informasi secara bertahap. Tingkatan DFD yang umum adalah:

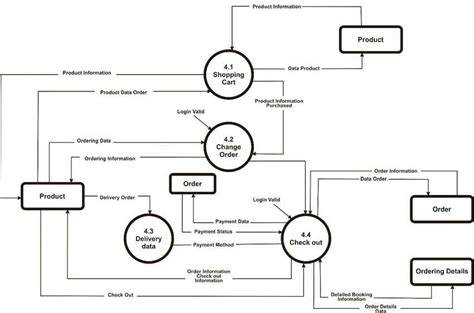

Context Diagram (Diagram Konteks)¶

Context diagram adalah DFD tingkat tertinggi yang memberikan pandangan umum tentang sistem secara keseluruhan. Context diagram hanya terdiri dari satu proses yang merepresentasikan seluruh sistem, entitas eksternal, dan aliran data utama antara sistem dan entitas eksternal. Context diagram memberikan gambaran big picture tentang sistem dan lingkungannya.

Image just for illustration

Ciri-ciri Context Diagram:

• Hanya ada satu proses (biasanya diberi nomor 0).
• Menunjukkan semua entitas eksternal yang berinteraksi dengan sistem.
• Menunjukkan aliran data utama antara sistem dan entitas eksternal.
• Tidak menunjukkan data store.
• Sangat sederhana dan mudah dipahami.

Context diagram sangat berguna untuk memulai pemodelan sistem dan mendapatkan pemahaman awal tentang batasan sistem dan interaksinya dengan dunia luar.

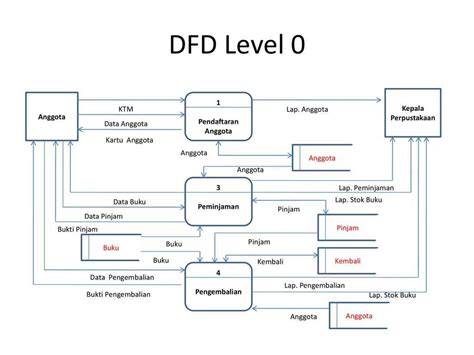

DFD Level 0 (Diagram Tingkat 0)¶

DFD Level 0 adalah dekomposisi dari context diagram. Proses tunggal dalam context diagram dipecah menjadi beberapa proses utama yang lebih detail. DFD Level 0 juga memperkenalkan data store yang digunakan oleh sistem. DFD Level 0 memberikan gambaran yang lebih rinci tentang proses-proses utama dan penyimpanan data dalam sistem.

Image just for illustration

Ciri-ciri DFD Level 0:

• Terdiri dari beberapa proses utama (biasanya diberi nomor 1.0, 2.0, 3.0, dst.).
• Menunjukkan data store yang digunakan oleh sistem.
• Menunjukkan aliran data antara proses, entitas eksternal, dan data store.
• Memberikan gambaran yang lebih detail dibandingkan context diagram.

DFD Level 0 adalah langkah penting untuk memahami fungsionalitas utama sistem dan bagaimana data bergerak antar fungsi tersebut.

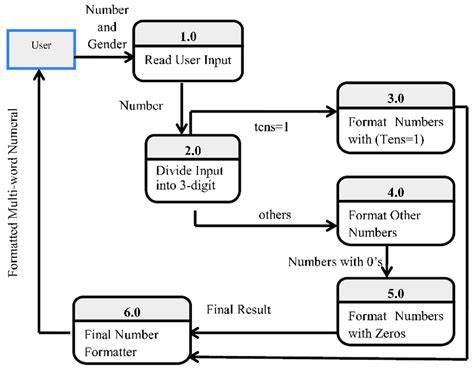

DFD Level 1, 2, dan Seterusnya¶

DFD Level 1, Level 2, dan seterusnya adalah dekomposisi lebih lanjut dari proses-proses dalam DFD Level sebelumnya. Setiap proses dalam DFD Level 0 (atau level sebelumnya) yang kompleks bisa dipecah menjadi sub-proses yang lebih detail dalam level yang lebih rendah. Proses dekomposisi ini bisa dilanjutkan hingga tingkat detail yang diinginkan.

Image just for illustration

Tujuan dekomposisi:

• Mengelola kompleksitas sistem.
• Memudahkan pemahaman proses yang rumit.
• Menyajikan informasi secara bertahap.

Semakin rendah level DFD, semakin detail informasi yang disajikan. Pemilihan level detail tergantung pada kebutuhan dan tujuan pemodelan. Biasanya, DFD Level 0 dan Level 1 sudah cukup untuk memberikan pemahaman yang baik tentang sistem.

Jenis-Jenis DFD¶

Secara umum, ada dua jenis DFD yang sering digunakan, yaitu:

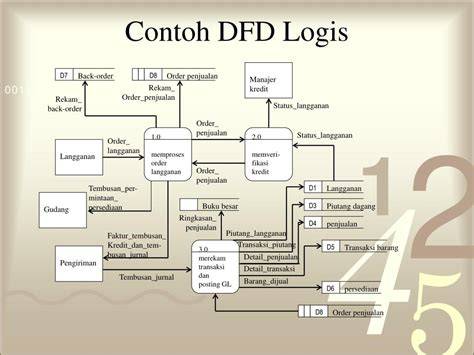

DFD Logis (Logical DFD)¶

DFD Logis fokus pada apa yang dilakukan sistem, tanpa memperhatikan bagaimana sistem tersebut diimplementasikan secara fisik. DFD Logis menggambarkan proses bisnis dan data yang terlibat, tanpa terikat pada teknologi atau implementasi spesifik. DFD Logis lebih berorientasi pada bisnis dan kebutuhan pengguna.

Image just for illustration

Karakteristik DFD Logis:

• Fokus pada proses bisnis dan data.
• Tidak memperhatikan implementasi fisik (hardware, software, dll.).
• Lebih abstrak dan konseptual.
• Berguna untuk memahami kebutuhan pengguna dan proses bisnis.

DFD Logis sangat berguna pada tahap awal analisis sistem, ketika fokus utama adalah memahami kebutuhan bisnis dan alur informasi tanpa terpengaruh oleh detail teknis.

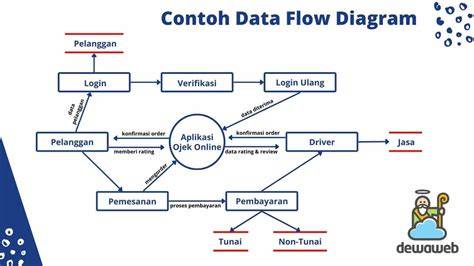

DFD Fisik (Physical DFD)¶

DFD Fisik fokus pada bagaimana sistem diimplementasikan secara fisik. DFD Fisik menggambarkan proses, data store, dan entitas eksternal dalam konteks implementasi teknologi tertentu. DFD Fisik mempertimbangkan faktor-faktor seperti hardware, software, database, file, jaringan, dan lokasi geografis. DFD Fisik lebih berorientasi pada teknologi dan implementasi.

Image just for illustration

Karakteristik DFD Fisik:

• Fokus pada implementasi teknologi sistem.
• Memperhatikan detail teknis seperti hardware, software, database, dll.
• Lebih konkret dan detail.
• Berguna untuk desain sistem dan implementasi teknis.

DFD Fisik dikembangkan setelah DFD Logis dan memberikan detail implementasi yang diperlukan untuk membangun sistem secara nyata.

Perbedaan Utama DFD Logis dan Fisik:

Fitur	DFD Logis	DFD Fisik
Fokus	Apa yang dilakukan sistem	Bagaimana sistem diimplementasikan
Orientasi	Bisnis, kebutuhan pengguna	Teknologi, implementasi
Detail	Abstrak, konseptual	Konkret, detail
Implementasi	Tidak memperhatikan implementasi fisik	Memperhatikan detail implementasi teknis
Penggunaan	Analisis kebutuhan, pemahaman proses bisnis	Desain sistem, implementasi teknis

Manfaat Menggunakan DFD¶

Menggunakan DFD dalam pengembangan sistem informasi memberikan banyak manfaat, antara lain:

• Memudahkan Pemahaman Sistem yang Kompleks: DFD memvisualisasikan alur data, sehingga sistem yang rumit menjadi lebih mudah dipahami. Dengan representasi grafis, kita bisa melihat gambaran besar dan detail sistem secara sekaligus.
• Meningkatkan Komunikasi: DFD menjadi bahasa visual yang universal untuk berkomunikasi tentang sistem. Analis sistem, programmer, pengguna, dan stakeholder lain bisa memiliki pemahaman yang sama tentang sistem.
• Memudahkan Analisis dan Desain Sistem: DFD membantu analis sistem untuk memahami kebutuhan pengguna dan merancang sistem yang sesuai. DFD membantu mengidentifikasi proses-proses utama, data yang dibutuhkan, dan interaksi dengan entitas eksternal.
• Mengidentifikasi Masalah dan Inefisiensi: Dengan memvisualisasikan alur data, kita bisa lebih mudah mengidentifikasi potensi masalah atau inefisiensi dalam sistem. Misalnya, proses yang berlebihan, data store yang tidak efisien, atau aliran data yang tidak perlu.
• Mempercepat Proses Pengembangan Sistem: Dengan pemahaman yang lebih baik dan komunikasi yang efektif, proses pengembangan sistem bisa menjadi lebih cepat dan efisien. DFD membantu menghindari kesalahpahaman dan revisi yang mahal di kemudian hari.
• Dokumentasi Sistem yang Lebih Baik: DFD menjadi bagian penting dari dokumentasi sistem. Dokumentasi yang baik memudahkan pemeliharaan, pengembangan, dan transfer pengetahuan tentang sistem di masa depan.
• Alat Bantu Pelatihan: DFD bisa digunakan sebagai alat bantu untuk melatih pengguna baru tentang sistem. Visualisasi alur data mempermudah pemahaman cara kerja sistem.

Bagaimana Cara Membuat DFD?¶

Membuat DFD tidaklah sulit, asalkan kita memahami komponen dan aturan dasarnya. Berikut adalah langkah-langkah umum untuk membuat DFD:

1. Identifikasi Entitas Eksternal: Langkah pertama adalah mengidentifikasi semua entitas eksternal yang berinteraksi dengan sistem. Siapa saja pihak di luar sistem yang memberikan input atau menerima output dari sistem?
2. Identifikasi Aliran Data Utama: Tentukan aliran data utama antara sistem dan entitas eksternal. Data apa yang masuk dan keluar dari sistem?
3. Buat Context Diagram: Gambarkan context diagram yang menunjukkan sistem sebagai satu proses tunggal, entitas eksternal, dan aliran data utama.
4. Dekomposisi Context Diagram menjadi DFD Level 0: Pecah proses tunggal dalam context diagram menjadi proses-proses utama yang lebih detail. Identifikasi data store yang dibutuhkan. Hubungkan proses, entitas eksternal, dan data store dengan aliran data.
5. Dekomposisi Proses yang Kompleks (jika perlu): Jika ada proses dalam DFD Level 0 yang masih terlalu kompleks, dekomposisikan lagi menjadi sub-proses dalam DFD Level 1, Level 2, dan seterusnya.
6. Verifikasi dan Validasi DFD: Periksa kembali DFD yang telah dibuat. Pastikan semua komponen dan aliran data sudah digambarkan dengan benar dan sesuai dengan sistem yang dimodelkan. Validasi DFD dengan pengguna atau stakeholder lain untuk memastikan DFD merepresentasikan sistem dengan akurat.
7. Iterasi dan Perbaikan: DFD bukanlah dokumen statis. Seiring dengan perkembangan sistem, DFD perlu diperbarui dan disesuaikan. Proses pembuatan DFD seringkali bersifat iteratif, artinya kita mungkin perlu kembali ke langkah sebelumnya dan melakukan perbaikan berdasarkan feedback atau pemahaman yang lebih baik.

Beberapa tools yang bisa digunakan untuk membuat DFD:

• Microsoft Visio: Software diagram yang populer dan memiliki template DFD.
• Lucidchart: Tools diagram online yang mudah digunakan dan kolaboratif.
• draw.io (Diagrams.net): Tools diagram online gratis dan open-source.
• yEd Graph Editor: Software diagram desktop gratis.
• Software CASE (Computer-Aided Software Engineering): Tools khusus untuk pemodelan sistem informasi yang seringkali menyertakan fitur pembuatan DFD.

Tips Membuat DFD yang Efektif¶

Berikut adalah beberapa tips untuk membuat DFD yang efektif dan mudah dipahami:

• Gunakan Nama yang Jelas dan Ringkas: Beri nama proses, data store, dan aliran data dengan jelas dan ringkas. Hindari nama yang ambigu atau terlalu panjang.
• Konsisten dalam Simbol dan Notasi: Gunakan simbol dan notasi DFD secara konsisten di seluruh diagram. Pilih satu jenis notasi (misalnya Yourdon & Coad atau Gane & Sarson) dan gunakan secara konsisten.
• Batasi Jumlah Proses dalam Satu Level DFD: Terlalu banyak proses dalam satu level DFD bisa membuat diagram menjadi rumit dan sulit dipahami. Batasi jumlah proses dalam satu level (misalnya maksimal 7-9 proses). Jika perlu, lakukan dekomposisi ke level yang lebih rendah.
• Fokus pada Alur Data Utama: Prioritaskan penggambaran alur data utama yang paling penting. Hindari memasukkan terlalu banyak detail yang tidak relevan pada level awal.
• Validasi dengan Pengguna: Tunjukkan DFD kepada pengguna atau stakeholder lain untuk mendapatkan feedback dan memastikan DFD merepresentasikan sistem dengan akurat. Feedback dari pengguna sangat berharga untuk memperbaiki dan menyempurnakan DFD.
• Gunakan Tools Diagram: Gunakan tools diagram untuk membuat DFD agar lebih rapi dan mudah diedit. Tools diagram juga seringkali menyediakan fitur validasi dan ekspor diagram.
• Dokumentasikan DFD: Simpan DFD sebagai bagian dari dokumentasi sistem. Berikan penjelasan singkat tentang setiap komponen dan aliran data dalam DFD.
• Update DFD Secara Berkala: Sistem informasi terus berkembang. Update DFD secara berkala agar tetap relevan dan akurat dengan kondisi sistem saat ini.

Kesimpulan¶

DFD (Data Flow Diagram) adalah alat yang sangat berguna untuk memvisualisasikan dan memahami alur data dalam sistem informasi. Dengan memahami komponen, tingkatan, dan jenis DFD, kita bisa membuat diagram yang efektif untuk analisis, desain, dokumentasi, dan komunikasi tentang sistem. DFD membantu kita untuk melihat sistem dari perspektif data dan mempermudah pengelolaan kompleksitas sistem informasi. Jadi, jangan ragu untuk menggunakan DFD dalam proyek pengembangan sistem informasimu!

Yuk, Diskusi!¶

Gimana? Sudah lebih paham kan tentang DFD? Kalau ada pertanyaan atau pengalaman menarik terkait DFD, yuk share di kolom komentar! Atau mungkin kamu punya tips lain dalam membuat DFD yang efektif? Jangan sungkan untuk berbagi ya!
