Definisi JFET¶

JFET, atau Junction Field-Effect Transistor, adalah jenis transistor field-effect yang menggunakan medan listrik untuk mengontrol konduktivitas saluran semikonduktor. Bayangkan sebuah keran air; JFET bekerja mirip, tapi alih-alih air, ia mengontrol aliran elektron atau hole (lubang) dalam material semikonduktor. Fungsi utamanya adalah sebagai saklar elektronik atau penguat sinyal dalam rangkaian elektronika. JFET adalah komponen penting dalam dunia elektronika modern, sering ditemukan di berbagai perangkat mulai dari amplifier audio hingga sensor.

Image just for illustration

Prinsip Kerja JFET¶

Bagaimana sih JFET ini bekerja? Intinya, JFET bekerja berdasarkan prinsip pengendalian lebar saluran konduksi oleh medan listrik. JFET memiliki tiga terminal utama: source (sumber), drain (pembuangan), dan gate (gerbang). Arus utama mengalir dari source ke drain melalui sebuah saluran semikonduktor. Nah, lebar saluran ini dikendalikan oleh tegangan yang diberikan pada terminal gate.

Bayangkan lagi keran air. Source adalah sumber air, drain adalah tempat keluarnya air, dan gate adalah pegangan keran. Dengan memutar pegangan (gate), Anda bisa memperbesar atau memperkecil aliran air (arus listrik). Jika tegangan gate berubah, medan listrik di sekitar gate akan mempengaruhi lebar saluran, sehingga mengubah kemampuan saluran untuk menghantarkan arus. Ini memungkinkan JFET untuk mengatur aliran arus dengan sangat presisi, membuatnya berguna untuk penguatan sinyal dan aplikasi pensaklaran.

Struktur Dasar JFET¶

JFET dibangun dari sebuah batang semikonduktor, bisa tipe-N atau tipe-P, yang membentuk saluran konduksi. Di kedua sisi saluran ini, terdapat dua daerah yang disebut gate, yang dibuat dengan bahan semikonduktor tipe berlawanan dari saluran. Pertemuan antara gate dan saluran ini membentuk sambungan PN (p-n junction). Terminal source dan drain terhubung ke ujung-ujung saluran, sementara terminal gate terhubung ke kedua daerah gate yang bersambungan.

Image just for illustration

Ketika tegangan diberikan antara drain dan source, arus akan mengalir melalui saluran. Jika tegangan gate diubah, lebar lapisan deplesi di sekitar sambungan PN akan berubah. Lapisan deplesi ini adalah daerah kosong pembawa muatan yang tidak dapat menghantarkan arus. Semakin besar tegangan gate (dalam arah yang sesuai), semakin lebar lapisan deplesi, dan semakin sempit saluran konduksi, sehingga mengurangi arus yang mengalir dari source ke drain. Sebaliknya, mengurangi tegangan gate akan memperlebar saluran dan meningkatkan arus.

Secara umum, JFET terbagi menjadi dua jenis utama berdasarkan tipe semikonduktor yang digunakan untuk saluran:

JFET Kanal-N¶

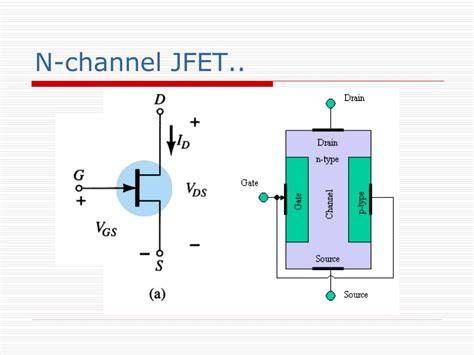

JFET kanal-N menggunakan saluran yang terbuat dari semikonduktor tipe-N. Pembawa muatan mayoritas dalam kanal-N adalah elektron. Dalam JFET kanal-N, gate biasanya dibuat dari material tipe-P. Untuk mengendalikan arus, tegangan negatif diterapkan pada gate relatif terhadap source. Tegangan negatif ini memperlebar lapisan deplesi di sekitar sambungan PN, sehingga mempersempit saluran dan mengurangi arus drain. Semakin negatif tegangan gate, semakin kecil arus drain. Pada tegangan gate tertentu yang disebut pinch-off voltage (Vp), saluran akan tertutup sepenuhnya dan arus drain akan menjadi sangat kecil (arus bocor).

Image just for illustration

Karakteristik penting dari JFET kanal-N adalah ia beroperasi dalam mode depletion atau mode pengurasan. Ini berarti bahwa dengan tegangan gate nol, JFET kanal-N dalam kondisi on (arus mengalir maksimal), dan untuk mematikannya atau mengurangi arusnya, kita perlu memberikan tegangan negatif pada gate. JFET kanal-N lebih umum digunakan daripada JFET kanal-P karena mobilitas elektron lebih tinggi daripada hole, sehingga memberikan kinerja yang lebih baik dalam banyak aplikasi.

JFET Kanal-P¶

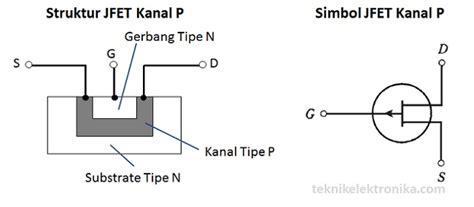

JFET kanal-P menggunakan saluran yang terbuat dari semikonduktor tipe-P. Pembawa muatan mayoritas dalam kanal-P adalah hole. Dalam JFET kanal-P, gate biasanya dibuat dari material tipe-N. Prinsip kerjanya mirip dengan JFET kanal-N, tetapi polaritas tegangannya terbalik. Untuk mengendalikan arus, tegangan positif diterapkan pada gate relatif terhadap source. Tegangan positif ini memperlebar lapisan deplesi, mempersempit saluran, dan mengurangi arus drain. Semakin positif tegangan gate, semakin kecil arus drain. Sama seperti kanal-N, JFET kanal-P juga memiliki pinch-off voltage di mana saluran tertutup dan arus drain minimal.

Image just for illustration

JFET kanal-P juga beroperasi dalam mode depletion. Dengan tegangan gate nol, ia dalam kondisi on, dan untuk mematikannya atau mengurangi arusnya, kita perlu memberikan tegangan positif pada gate. Meskipun prinsip kerjanya sama, JFET kanal-P kurang umum digunakan dibandingkan kanal-N karena mobilitas hole lebih rendah, yang berarti kinerja umumnya lebih lambat dan kurang efisien dibandingkan kanal-N. Namun, dalam beberapa aplikasi khusus di mana polaritas terbalik diperlukan, JFET kanal-P tetap menjadi pilihan yang relevan.

Untuk memahami dan menggunakan JFET dengan efektif, penting untuk mengetahui karakteristik dan parameter pentingnya:

Kurva Drain (Drain Curve)¶

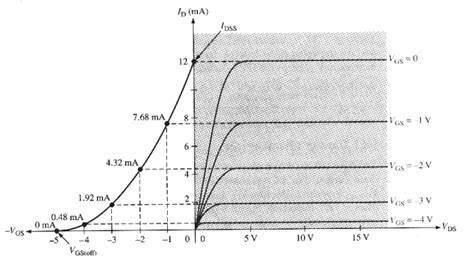

Kurva drain atau drain characteristic curve adalah grafik yang menunjukkan hubungan antara arus drain (Id) dan tegangan drain-source (Vds) untuk berbagai nilai tegangan gate-source (Vgs). Kurva ini sangat penting untuk memahami perilaku JFET dalam berbagai kondisi operasi. Kurva drain JFET biasanya dibagi menjadi tiga wilayah operasi:

1. Wilayah Ohmik (Ohmic Region) atau Wilayah Linear: Pada wilayah ini, Vds masih kecil dan JFET bertindak seperti resistor yang dikontrol tegangan. Arus drain (Id) meningkat secara linear dengan peningkatan Vds untuk Vgs konstan.
2. Wilayah Saturasi (Saturation Region) atau Wilayah Aktif: Wilayah ini adalah wilayah operasi utama untuk aplikasi penguatan. Setelah Vds mencapai titik tertentu (tegangan pinch-off), arus drain (Id) menjadi hampir konstan dan tidak lagi banyak dipengaruhi oleh perubahan Vds, tetapi sangat dipengaruhi oleh Vgs. JFET bertindak sebagai sumber arus yang dikontrol tegangan.
3. Wilayah Breakdown (Breakdown Region): Jika Vds terlalu tinggi, JFET dapat mengalami kerusakan (breakdown). Pada wilayah ini, arus drain meningkat tajam dan dapat merusak komponen. Operasi di wilayah ini harus dihindari.

Image just for illustration

Kurva drain memberikan informasi penting tentang penguatan JFET, resistansi drain, dan rentang tegangan operasi yang aman. Dengan melihat kurva ini, kita dapat memilih titik operasi yang tepat (biasanya di wilayah saturasi) untuk aplikasi tertentu, seperti penguat sinyal.

Transkonduktansi (Transconductance)¶

Transkonduktansi (gm) adalah parameter yang mengukur seberapa efektif tegangan gate-source (Vgs) dalam mengontrol arus drain (Id). Secara matematis, transkonduktansi didefinisikan sebagai perubahan arus drain (ΔId) dibagi dengan perubahan tegangan gate-source (ΔVgs) pada Vds konstan. Satuan transkonduktansi adalah Siemens (S) atau mho (℧).

gm = ΔId / ΔVgs | Vds = konstan

Transkonduktansi adalah parameter kunci untuk aplikasi penguatan. Semakin tinggi nilai gm, semakin besar penguatan tegangan yang dapat dicapai dengan JFET. Transkonduktansi sangat bergantung pada titik operasi JFET (nilai Vgs dan Vds) dan karakteristik konstruksi komponen. Dalam desain penguat JFET, pemilihan JFET dengan transkonduktansi yang sesuai sangat penting untuk mencapai kinerja yang diinginkan.

Resistansi Drain (Drain Resistance)¶

Resistansi drain (rd atau rds) adalah resistansi internal JFET antara terminal drain dan source dalam wilayah saturasi. Secara ideal, dalam wilayah saturasi, resistansi drain seharusnya tak terhingga karena arus drain seharusnya konstan dan tidak bergantung pada Vds. Namun, dalam praktiknya, resistansi drain memiliki nilai terbatas. Resistansi drain didefinisikan sebagai perubahan tegangan drain-source (ΔVds) dibagi dengan perubahan arus drain (ΔId) pada Vgs konstan dalam wilayah saturasi.

rd = ΔVds / ΔId | Vgs = konstan

Resistansi drain mempengaruhi penguatan tegangan dan impedansi keluaran penguat JFET. Nilai resistansi drain yang tinggi biasanya lebih disukai dalam aplikasi penguatan karena akan meningkatkan penguatan tegangan dan impedansi keluaran. Namun, resistansi drain juga dapat mempengaruhi frekuensi respons penguat.

JFET memiliki berbagai aplikasi dalam rangkaian elektronika karena karakteristiknya yang unik. Beberapa aplikasi utama JFET meliputi:

Penguat (Amplifier)¶

Salah satu aplikasi paling umum JFET adalah sebagai penguat sinyal. JFET sangat cocok untuk penguat low-noise (kebisingan rendah) karena input impedance-nya yang tinggi dan noise-nya yang rendah dibandingkan dengan transistor bipolar. Dalam konfigurasi penguat, JFET biasanya dioperasikan di wilayah saturasi. Tegangan gate-source kecil digunakan untuk mengontrol arus drain yang besar, menghasilkan penguatan sinyal.

Image just for illustration

Ada beberapa konfigurasi penguat JFET yang umum digunakan:

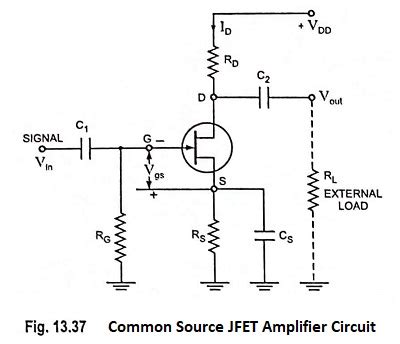

• Common-Source Amplifier: Konfigurasi ini memberikan penguatan tegangan yang tinggi dan impedansi input yang tinggi. Sinyal input diberikan ke gate, dan sinyal output diambil dari drain. Konfigurasi ini mirip dengan penguat common-emitter pada transistor BJT.
• Common-Drain Amplifier (Source Follower): Konfigurasi ini memiliki penguatan tegangan yang mendekati satu, impedansi input yang sangat tinggi, dan impedansi output yang rendah. Sinyal input diberikan ke gate, dan sinyal output diambil dari source. Konfigurasi ini sering digunakan sebagai buffer impedance atau voltage follower.
• Common-Gate Amplifier: Konfigurasi ini memiliki penguatan tegangan yang tinggi, impedansi input yang rendah, dan impedansi output yang tinggi. Sinyal input diberikan ke source, dan sinyal output diambil dari drain. Konfigurasi ini sering digunakan dalam aplikasi frekuensi tinggi.

Saklar (Switch)¶

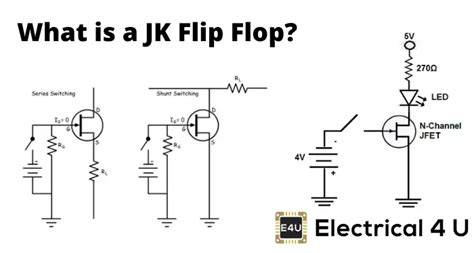

JFET juga dapat digunakan sebagai saklar elektronik. Dalam aplikasi pensaklaran, JFET dioperasikan antara wilayah cut-off (mati) dan wilayah ohmic (hidup). Ketika tegangan gate diatur sedemikian rupa sehingga JFET berada dalam wilayah cut-off, arus drain menjadi sangat kecil, dan JFET bertindak seperti saklar terbuka. Sebaliknya, ketika tegangan gate diatur agar JFET berada dalam wilayah ohmic, resistansi drain-source menjadi rendah, dan JFET bertindak seperti saklar tertutup.

Image just for illustration

JFET memiliki beberapa keunggulan sebagai saklar dibandingkan dengan transistor BJT dalam aplikasi tertentu:

• Resistansi on yang rendah: JFET dapat memiliki resistansi on yang sangat rendah, mengurangi voltage drop dan disipasi daya ketika saklar tertutup.
• Kontrol tegangan: JFET dikendalikan oleh tegangan, yang menyederhanakan rangkaian drive dibandingkan dengan BJT yang dikendalikan oleh arus.
• Kecepatan pensaklaran yang cepat: JFET dapat mencapai kecepatan pensaklaran yang tinggi, cocok untuk aplikasi high-speed switching.

Resistor yang Dikontrol Tegangan (Voltage-Controlled Resistor)¶

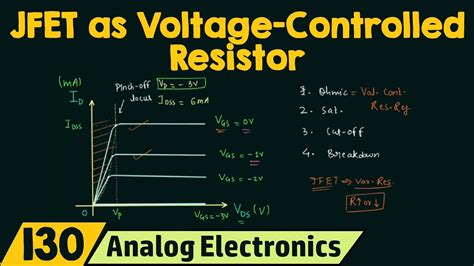

Dalam wilayah ohmic, JFET bertindak sebagai resistor yang nilainya dapat dikontrol oleh tegangan gate-source. Dalam wilayah ini, resistansi drain-source (rds) berubah sesuai dengan perubahan Vgs. Karakteristik ini dimanfaatkan untuk membuat resistor variabel yang dikontrol tegangan. Aplikasi resistor yang dikontrol tegangan ini meliputi:

• Pengendalian Gain Otomatis (Automatic Gain Control - AGC): Dalam rangkaian AGC, JFET digunakan sebagai resistor variabel untuk menyesuaikan gain penguat secara otomatis berdasarkan level sinyal input.
• Voltage-Controlled Attenuator: JFET dapat digunakan untuk membuat attenuator yang atenuasinya dapat dikontrol oleh tegangan.
• Filter yang Dapat Ditala (Tunable Filter): Dalam filter aktif, resistor yang dikontrol tegangan dapat digunakan untuk menyesuaikan frekuensi cut-off filter.

Image just for illustration

Kemampuan JFET untuk berfungsi sebagai resistor yang dikontrol tegangan memberikan fleksibilitas desain rangkaian yang lebih besar. Ini memungkinkan implementasi fungsi-fungsi seperti pengendalian gain adaptif, pengaturan level sinyal, dan penalaan frekuensi filter secara elektronik.

Seperti komponen elektronika lainnya, JFET memiliki kelebihan dan kekurangan yang perlu dipertimbangkan dalam pemilihan komponen untuk suatu aplikasi:

Kelebihan JFET¶

• Impedansi Input Tinggi: JFET memiliki impedansi input yang sangat tinggi karena gate terisolasi dari saluran oleh sambungan PN yang reverse-biased. Ini membuat JFET ideal untuk aplikasi yang memerlukan loading minimal pada sumber sinyal, seperti penguat input sensor dan buffer impedance.
• Noise Rendah: JFET umumnya memiliki noise yang lebih rendah dibandingkan dengan transistor bipolar, terutama pada frekuensi rendah. Ini menjadikan JFET pilihan yang baik untuk penguat low-noise, seperti penguat preamp audio dan penguat instrumentasi.
• Penguatan Tegangan Tinggi: JFET dapat memberikan penguatan tegangan yang signifikan, terutama dalam konfigurasi common-source. Transkonduktansi yang baik dan resistansi output yang tinggi memungkinkan penguatan yang efisien.
• Kontrol Tegangan: JFET dikendalikan oleh tegangan, yang menyederhanakan rangkaian drive dan mengurangi konsumsi daya dibandingkan dengan transistor bipolar yang dikendalikan oleh arus.
• Stabil Secara Termal: JFET cenderung lebih stabil secara termal dibandingkan dengan transistor bipolar karena arus drain menurun dengan peningkatan suhu (dalam mode depletion). Ini mengurangi risiko thermal runaway.

Kekurangan JFET¶

• Transkonduktansi Relatif Rendah: Dibandingkan dengan MOSFET, JFET umumnya memiliki transkonduktansi yang lebih rendah. Ini dapat membatasi penguatan tegangan maksimum yang dapat dicapai dan kecepatan operasi.
• Rentang Tegangan Gate Terbatas: Tegangan gate-source pada JFET dibatasi oleh tegangan breakdown sambungan PN. Tegangan gate yang berlebihan dapat merusak komponen.
• Variasi Parameter yang Lebih Besar: Parameter JFET, seperti pinch-off voltage dan transkonduktansi, cenderung memiliki variasi yang lebih besar antar komponen dibandingkan dengan MOSFET. Ini dapat mempersulit desain rangkaian yang presisi dan memerlukan penyesuaian bias.
• Kecepatan Lebih Rendah Dibanding MOSFET: Secara umum, JFET memiliki kecepatan operasi yang lebih rendah dibandingkan dengan MOSFET, terutama untuk aplikasi digital high-speed. Kapasitansi gate yang lebih besar dan transkonduktansi yang lebih rendah dapat membatasi kecepatan pensaklaran.
• Kerentanan terhadap Kerusakan ESD: JFET, seperti MOSFET, rentan terhadap kerusakan akibat Electrostatic Discharge (ESD). Perhatian khusus perlu diberikan dalam penanganan dan pemasangan JFET untuk menghindari kerusakan ESD.

JFET sering dibandingkan dengan jenis transistor lain, terutama MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) dan BJT (Bipolar Junction Transistor). Masing-masing jenis transistor memiliki karakteristik unik dan cocok untuk aplikasi yang berbeda.

Perbandingan dengan MOSFET¶

MOSFET adalah jenis transistor field-effect lain yang sangat populer. Perbedaan utama antara JFET dan MOSFET adalah struktur gate-nya. Pada JFET, gate membentuk sambungan PN dengan saluran, sedangkan pada MOSFET, gate terisolasi dari saluran oleh lapisan oksida. Perbedaan ini menghasilkan beberapa perbedaan karakteristik dan aplikasi:

Fitur	JFET	MOSFET
Struktur Gate	Sambungan PN	Lapisan Oksida (terisolasi)
Impedansi Input	Tinggi	Sangat Tinggi
Transkonduktansi	Relatif Rendah	Lebih Tinggi (umumnya)
Kecepatan	Relatif Lambat	Lebih Cepat (umumnya)
Noise	Rendah	Lebih Rendah pada frekuensi tinggi
Mode Operasi	Depletion	Depletion dan Enhancement
Aplikasi Umum	Penguat low-noise, sensor	Logika digital, saklar daya, memori
Kerentanan ESD	Rentan	Sangat Rentan

MOSFET umumnya memiliki impedansi input yang lebih tinggi dan transkonduktansi yang lebih tinggi daripada JFET. MOSFET juga tersedia dalam mode enhancement, yang tidak dimiliki JFET. MOSFET lebih dominan dalam aplikasi digital dan daya tinggi, sementara JFET masih populer dalam aplikasi analog high-impedance dan low-noise.

Perbandingan dengan BJT¶

BJT adalah jenis transistor yang berbeda prinsip kerjanya dengan JFET dan MOSFET. BJT adalah transistor bipolar yang dikendalikan oleh arus base, sedangkan JFET dan MOSFET adalah transistor unipolar yang dikendalikan oleh tegangan gate.

Fitur	JFET	BJT
Jenis Transistor	Unipolar (Field-Effect)	Bipolar (Junction)
Kontrol	Tegangan (Gate)	Arus (Base)
Impedansi Input	Tinggi	Rendah (umumnya)
Penguatan Arus	Rendah (mendekati 1)	Tinggi
Penguatan Tegangan	Tinggi	Tinggi
Noise	Rendah	Lebih Tinggi (umumnya)
Aplikasi Umum	Penguat low-noise, sensor	Penguat daya, rangkaian switching
Karakteristik Suhu	Lebih Stabil	Kurang Stabil

BJT memiliki penguatan arus yang tinggi dan cocok untuk aplikasi penguat daya dan switching arus tinggi. Namun, BJT memiliki impedansi input yang lebih rendah dan noise yang lebih tinggi dibandingkan dengan JFET. JFET lebih unggul dalam aplikasi analog high-impedance dan low-noise, sementara BJT lebih cocok untuk aplikasi yang memerlukan penguatan arus dan switching daya.

• Ditemukan Lebih Awal dari Transistor Bipolar: Konsep field-effect transistor sebenarnya sudah dipatenkan oleh Julius Edgar Lilienfeld pada tahun 1925, jauh sebelum transistor bipolar ditemukan pada tahun 1947. Namun, karena keterbatasan teknologi material saat itu, JFET praktis baru berhasil direalisasikan dan dikembangkan lebih lanjut pada tahun 1950-an dan 1960-an.
• Dasar dari IC Analog Awal: JFET memainkan peran penting dalam pengembangan sirkuit terpadu (IC) analog awal. Karena karakteristik noise rendah dan impedansi input tinggi, JFET digunakan dalam berbagai IC penguat operasional dan rangkaian analog lainnya pada masa-masa awal perkembangan IC.
• Tetap Relevan di Era Digital: Meskipun era digital didominasi oleh MOSFET, JFET tetap relevan dan digunakan dalam aplikasi khusus di mana karakteristik uniknya sangat dihargai, seperti sensor high-impedance, penguat low-noise, dan aplikasi analog presisi. Bahkan, dalam beberapa aplikasi audio high-end, JFET masih menjadi pilihan favorit karena kualitas suara yang dianggap lebih “alami” oleh sebagian penggemar audio.
• Digunakan dalam Beberapa Sensor Ekstrim: Karena sensitivitasnya terhadap medan listrik dan kemampuan low-noise, JFET digunakan dalam beberapa jenis sensor ekstrim, seperti sensor radiasi dan sensor tekanan yang sangat sensitif. Kemampuan JFET untuk beroperasi pada suhu ekstrem juga dimanfaatkan dalam aplikasi khusus seperti eksplorasi luar angkasa.

JFET, meskipun mungkin tidak sepopuler MOSFET dalam aplikasi digital, tetap merupakan komponen penting dalam dunia elektronika, terutama dalam aplikasi analog yang memerlukan kinerja high-impedance dan low-noise. Memahami prinsip kerja, karakteristik, dan aplikasi JFET akan memperkaya pengetahuan Anda tentang komponen elektronika dan membuka peluang untuk merancang rangkaian yang lebih beragam dan efisien.

Gimana? Sudah lebih paham kan tentang JFET? Masih penasaran tentang aspek lain dari JFET atau komponen elektronika lainnya? Yuk, tulis pertanyaanmu di kolom komentar di bawah! Mari kita diskusi lebih lanjut!
