GGL Induksi: Apa Sih Itu? Panduan Santai + Contohnya Buat Kamu!

Table of Contents

Pernah nggak sih kamu penasaran, kok bisa ya listrik itu ada? Dari mana asalnya tegangan atau beda potensial yang bikin lampu menyala, HP terisi daya, atau motor listrik berputar? Nah, salah satu biang keladi utamanya adalah sebuah fenomena keren yang namanya GGL Induksi. Mungkin namanya terdengar agak teknis, tapi prinsip di baliknya justru sangat fundamental dan ada di mana-mana lho di sekitar kita.

GGL itu singkatan dari Gaya Gerak Listrik. Jadi, GGL Induksi itu adalah Gaya Gerak Listrik yang diinduksi atau dibangkitkan oleh suatu perubahan. Perubahan apa? Perubahan pada medan magnet. Gampangnya, GGL induksi ini adalah beda potensial atau “tegangan” yang muncul pada suatu penghantar (misalnya kabel) karena ada perubahan jumlah garis gaya magnet (fluks magnetik) yang melingkupinya. Ibaratnya, medan magnet yang berubah-ubah itu “memaksa” muatan listrik di dalam penghantar untuk bergerak, sehingga timbullah beda potensial.

Image just for illustration

Konsep ini pertama kali ditemukan secara independen oleh dua ilmuwan hebat di sekitar tahun 1831: Michael Faraday di Inggris dan Joseph Henry di Amerika Serikat. Penemuan mereka ini jadi pondasi penting banget buat banyak teknologi yang kita nikmati sekarang, terutama dalam pembangkitan listrik. Tanpa GGL induksi, mungkin kita masih pakai lilin di malam hari atau semua serba manual.

Mengurai Fluks Magnetik: Dasar GGL Induksi¶

Sebelum nyelam lebih jauh ke GGL induksi, kita perlu paham dulu satu konsep penting: fluks magnetik. Bayangin fluks magnetik itu seperti “jumlah” total garis-garis gaya magnet yang melewati suatu area tertentu. Jadi, kalau ada medan magnet yang kuat dan melewati area yang luas, fluks magnetiknya besar. Kalau medan magnetnya lemah atau hanya melewati area kecil, fluks magnetiknya kecil.

Satuan fluks magnetik ini adalah Weber (Wb). Fluks magnetik (Φ) dihitung dengan rumus sederhana: Φ = B * A * cos(θ). Di sini, B adalah kuat medan magnet, A adalah luas area yang dilewati, dan θ adalah sudut antara arah medan magnet dan garis normal (tegak lurus) terhadap area tersebut. Jadi, fluks magnetik bisa berubah kalau B-nya berubah, A-nya berubah, atau θ-nya berubah.

Nah, inti dari GGL induksi adalah perubahan fluks magnetik ini. Mau fluksnya naik atau turun, selama ada perubahan dari waktu ke waktu, GGL induksi akan muncul. Perubahan ini bisa terjadi karena medan magnetnya yang menguat/melemah, luas penghantar yang kebagian medan magnetnya berubah, atau orientasi (sudut) penghantar terhadap medan magnetnya berubah.

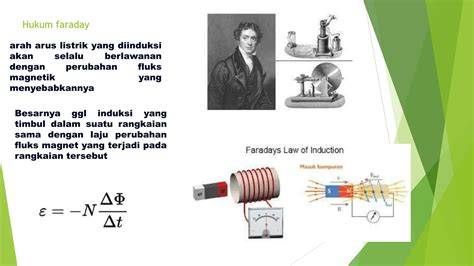

Hukum Faraday: Kuantifikasi GGL Induksi¶

Michael Faraday adalah orang yang pertama kali merumuskan hubungan antara perubahan fluks magnetik dan GGL induksi secara matematis. Hukum Faraday tentang Induksi Elektromagnetik menyatakan bahwa besar GGL induksi yang dibangkitkan pada sebuah kumparan (solenoida) sebanding dengan laju perubahan fluks magnetik yang dilingkupinya. Selain itu, jumlah lilitan kumparan juga ikut mempengaruhi besarnya GGL induksi.

Secara matematis, Hukum Faraday bisa ditulis begini: E = -N * (dΦ/dt). Jangan pusing dulu lihat rumusnya, ini gampang kok kalau dipecah. E di sini adalah GGL induksi yang diukur dalam Volt. N adalah jumlah lilitan pada kumparan.

(dΦ/dt) itu artinya “laju perubahan fluks magnetik terhadap waktu”. Jadi, seberapa cepat fluks magnetik itu berubah. Anggap aja ini seperti kecepatan. Kalau fluks magnetiknya berubah drastis dalam waktu singkat, dΦ/dt-nya besar, otomatis GGL induksinya juga besar. Sebaliknya, kalau perubahannya lambat, GGL induksinya kecil.

Image just for illustration

Nah, tanda minus (-) di depan rumus itu bukan berarti GGL-nya negatif ya. Tanda minus itu punya makna khusus yang dijelaskan oleh hukum lain, yaitu Hukum Lenz. Ini menunjukkan arah GGL induksi atau arus induksi yang dihasilkan.

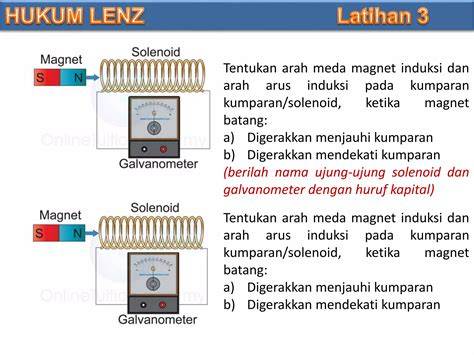

Hukum Lenz: Arah dan Prinsip Konservasi Energi¶

Setelah Faraday menjelaskan berapa besar GGL induksi, Heinrich Lenz, seorang fisikawan Jerman, menambahkan detail penting soal arahnya. Hukum Lenz menyatakan bahwa arah arus listrik induksi yang terjadi pada suatu penghantar adalah sedemikian rupa sehingga medan magnetik yang dihasilkan oleh arus induksi tersebut melawan perubahan fluks magnetik penyebabnya. Bingung?

Gampangnya gini: kalau fluks magnetik yang melewati kumparan lagi bertambah, arus induksi akan berusaha menciptakan medan magnet yang arahnya melawan pertambahan itu (supaya fluks totalnya nggak jadi nambah). Sebaliknya, kalau fluks magnetiknya lagi berkurang, arus induksi akan berusaha menciptakan medan magnet yang arahnya mendukung fluks awal (supaya fluks totalnya nggak jadi berkurang). Intinya, arus induksi itu selalu ngelawan perubahan yang bikin dia ada.

Image just for illustration

Tanda minus di Hukum Faraday tadi berasal dari Hukum Lenz ini. Ini juga terkait erat dengan prinsip konservasi energi. Bayangkan kalau arah arusnya justru mendukung perubahan fluks. Fluks akan makin cepat berubah, arusnya makin kuat, fluks makin cepat berubah lagi, dan seterusnya. Ini akan menciptakan energi listrik terus-menerus dari ketiadaan, yang tentu saja melanggar hukum kekekalan energi. Jadi, Hukum Lenz memastikan bahwa GGL induksi selalu bekerja untuk menahan laju perubahan fluks, bukan mempercepatnya.

Mekanisme Terjadinya GGL Induksi¶

Ada beberapa cara utama fluks magnetik bisa berubah dan membangkitkan GGL induksi. Memahami mekanisme ini penting untuk melihat bagaimana GGL induksi bekerja di berbagai alat.

1. Perubahan Medan Magnet (B)¶

Ini terjadi ketika kuat medan magnet yang melewati suatu kumparan berubah seiring waktu. Contoh paling klasik adalah menggerakkan magnet mendekat atau menjauhi kumparan. Saat magnet mendekat, medan magnet di dalam kumparan menguat, fluks magnetik bertambah. Saat magnet menjauh, medan magnet melemah, fluks magnetik berkurang. Kedua perubahan ini membangkitkan GGL induksi.

Selain menggerakkan magnet, perubahan medan magnet juga bisa terjadi karena arus listrik yang menghasilkan medan magnet tersebut berubah. Misalnya, kalau ada dua kumparan berdekatan, kumparan satu dialiri arus yang berubah-ubah (misalnya arus AC atau arus DC yang diputus-sambung). Perubahan arus ini menciptakan perubahan medan magnet di sekitarnya, dan perubahan medan magnet ini akan menginduksi GGL pada kumparan kedua yang ada di dekatnya. Ini prinsip kerja transformator dan induktor.

2. Perubahan Luas Area (A)¶

Meskipun medan magnetnya konstan, GGL induksi bisa muncul kalau luas area penghantar yang berada dalam pengaruh medan magnet itu berubah. Bayangkan sebuah kawat yang dibentuk U, lalu ada kawat lain yang bisa digeser di atasnya, membentuk persegi panjang yang luasnya bisa berubah. Jika sistem ini berada dalam medan magnet yang tegak lurus bidangnya, menggeser kawat akan mengubah luas area persegi panjang yang dilingkupi medan magnet.

Perubahan luas area ini menyebabkan fluks magnetik berubah, dan akhirnya timbul GGL induksi pada kawat yang digeser tersebut. Prinsip ini mungkin tidak seterkenal dua mekanisme lainnya, tapi tetap merupakan salah satu cara fluks magnetik bisa berubah.

3. Perubahan Orientasi/Sudut (θ)¶

Ini adalah mekanisme yang sangat penting dan mendasari kerja generator listrik. Jika ada kumparan yang diputar di dalam medan magnet yang konstan (misalnya medan magnet antara kutub-kutub magnet permanen atau elektromagnet), maka sudut antara garis normal kumparan dan arah medan magnet akan terus berubah. Ingat rumus fluks: Φ = B * A * cos(θ). Meskipun B dan A konstan, jika θ berubah, maka fluks (Φ) juga akan berubah.

Saat kumparan berputar, fluks magnetik yang melingkupinya akan berubah secara periodik (naik-turun, bahkan bisa jadi nol dan berbalik arah). Laju perubahan fluks inilah yang membangkitkan GGL induksi pada kumparan tersebut. Karena perubahannya periodik, GGL induksi yang dihasilkan juga periodik, inilah asal muasal listrik arus bolak-balik (AC).

4. Gerakan Konduktor dalam Medan Magnet (Motional EMF)¶

Ini sebenarnya adalah manifestasi dari mekanisme perubahan fluks, tapi sering dijelaskan terpisah karena konsepnya visual. Bayangkan sebatang kawat lurus yang digerakkan memotong medan magnet tegak lurus. Elektron-elektron bebas di dalam kawat ikut bergerak bersama kawat melintasi medan magnet. Karena bergerak dalam medan magnet, elektron-elektron ini akan mengalami gaya magnet (gaya Lorentz).

Gaya Lorentz ini akan mendorong elektron-elektron bergerak ke salah satu ujung kawat, meninggalkan ujung lain yang menjadi kekurangan elektron (bermuatan positif). Penumpukan muatan di kedua ujung ini menciptakan beda potensial, yaitu GGL induksi. Besar GGL induksi motional ini sebanding dengan kecepatan kawat, kuat medan magnet, dan panjang kawat yang memotong medan magnet (E = B * L * v, jika saling tegak lurus).

Image just for illustration

Keempat mekanisme ini pada dasarnya menjelaskan cara yang berbeda-beda untuk mencapai satu tujuan: mengubah jumlah garis gaya magnet yang melewati suatu area penghantar seiring waktu.

Faktor Penentu Besar GGL Induksi¶

Dari Hukum Faraday (E = -N * dΦ/dt), jelas ada beberapa faktor utama yang menentukan seberapa besar GGL induksi yang akan muncul:

1. Jumlah Lilitan Kumparan (N): Semakin banyak lilitan pada kumparan, semakin besar GGL induksi yang dihasilkan. Setiap lilitan berkontribusi membangkitkan GGL, dan total GGL adalah jumlah kontribusi dari semua lilitan yang seri. Ini kenapa kumparan generator atau transformator punya banyak lilitan.
2. Laju Perubahan Fluks Magnetik (dΦ/dt): Ini faktor yang paling krusial. Semakin cepat fluks magnetik berubah, semakin besar GGL induksi. Ini berarti:
   • Menggerakkan magnet/kumparan lebih cepat akan menghasilkan GGL lebih besar.
   • Menggunakan medan magnet yang lebih kuat (B) saat ada perubahan A atau θ akan menghasilkan GGL lebih besar.
   • Menggunakan kumparan dengan area lebih besar (A) saat ada perubahan B atau θ akan menghasilkan GGL lebih besar.
   • Memutar kumparan dalam medan magnet lebih cepat (perubahan θ lebih cepat) akan menghasilkan GGL lebih besar.

Jadi, untuk mendapatkan GGL induksi yang besar, kita perlu kombinasi dari kumparan dengan banyak lilitan dan perubahan fluks magnetik yang cepat dan signifikan.

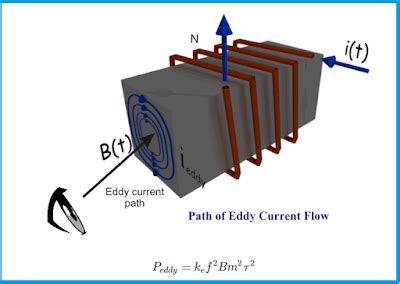

Arus Eddy (Eddy Currents): Efek Samping GGL Induksi¶

Saat fluks magnetik berubah melewati material konduktor yang solid (bukan hanya kawat), GGL induksi juga akan muncul. GGL induksi ini akan menyebabkan arus listrik berputar-putar di dalam material konduktor tersebut, seperti pusaran air. Arus yang berputar-putar ini disebut arus Eddy atau arus Foucault.

Arus Eddy ini punya dua sisi: bisa bermanfaat atau merugikan. Manfaatnya, arus Eddy bisa menghasilkan panas (digunakan di kompor induksi atau tungku induksi) atau menghasilkan gaya yang melawan gerakan (digunakan di rem elektromagnetik pada kereta atau roller coaster).

Image just for illustration

Namun, arus Eddy juga bisa merugikan, terutama pada inti besi transformator atau motor listrik. Fluks magnetik yang berubah-ubah di inti besi akan membangkitkan arus Eddy di dalamnya. Arus Eddy ini menyebabkan sebagian energi listrik berubah jadi panas dan terbuang, mengurangi efisiensi alat. Untuk mengurangi kerugian ini, inti besi biasanya dibuat dari lapisan-lapisan plat tipis (dilaminasi) yang dipisahkan oleh bahan isolator, sehingga arus Eddy tidak bisa berputar dalam area yang luas.

Induktansi Diri (Self-Inductance): GGL Induksi oleh Arusnya Sendiri¶

Konsep GGL induksi juga berlaku untuk sebuah kumparan yang dialiri arus listrik yang berubah. Saat arus listrik di kumparan berubah, medan magnet yang dihasilkannya juga berubah. Perubahan medan magnet ini menyebabkan fluks magnetik yang melewati kumparan itu sendiri ikut berubah. Nah, perubahan fluks magnetik ini akan menginduksi GGL pada kumparan itu sendiri! Fenomena ini disebut induktansi diri.

GGL induksi diri ini selalu melawan perubahan arus yang menyebabkannya (sesuai Hukum Lenz). Kalau arusnya mau naik, GGL induksi diri akan berusaha menahannya agar tidak naik terlalu cepat. Kalau arusnya mau turun, GGL induksi diri akan berusaha menahannya agar tidak turun terlalu cepat. Ini seperti kemalasan listrik terhadap perubahan arus.

Besarnya GGL induksi diri sebanding dengan laju perubahan arus (dI/dt) dan suatu konstanta yang disebut induktansi diri (L), diukur dalam satuan Henry (H). Rumusnya: E_self = -L * (dI/dt). Komponen elektronik yang didesain khusus untuk punya induktansi diri yang signifikan disebut induktor atau koil. Induktor banyak dipakai di sirkuit elektronik untuk mengatur arus, menyimpan energi dalam medan magnet, atau sebagai filter.

Penerapan GGL Induksi yang Mengagumkan dalam Kehidupan Sehari-hari¶

Prinsip GGL induksi bukan cuma teori di buku fisika, tapi ada di jantung banyak teknologi modern yang kita gunakan setiap hari. Ini beberapa contohnya:

1. Generator Listrik¶

Ini adalah contoh paling klasik dan paling penting. Di pembangkit listrik (baik itu PLTA, PLTU, PLTN, PLTG, dll.), energi dari sumber primer (air terjun, uap panas, angin) digunakan untuk memutar turbin. Turbin ini terhubung ke generator, yang pada dasarnya adalah kumparan besar yang diputar dalam medan magnet kuat. Perputaran kumparan ini menyebabkan fluks magnetik yang melingkupinya terus berubah, membangkitkan GGL induksi dalam skala besar yang kita kenal sebagai listrik. Baik generator AC maupun DC bekerja berdasarkan prinsip GGL induksi, hanya berbeda pada cara menangkap GGL-nya (menggunakan slip ring untuk AC, komutator untuk DC).

2. Transformator (Transformer)¶

Transformator digunakan untuk menaikkan atau menurunkan tegangan listrik AC. Transformator terdiri dari dua kumparan (primer dan sekunder) yang dililitkan pada inti besi yang sama. Saat kumparan primer dialiri arus AC (yang berubah-ubah), ia menciptakan medan magnet yang berubah-ubah di inti besi. Medan magnet yang berubah ini melewati kumparan sekunder, menyebabkan fluks magnetik di kumparan sekunder juga berubah. Perubahan fluks ini menginduksi GGL pada kumparan sekunder. Besar GGL induksi di sekunder dibandingkan primer bergantung pada perbandingan jumlah lilitan kedua kumparan. Tanpa transformator, listrik jarak jauh yang kita nikmati akan sulit didistribusikan secara efisien.

3. Kompor Induksi¶

Kompor induksi memanfaatkan arus Eddy secara cerdas. Saat kompor dinyalakan, sebuah kumparan di bawah permukaan keramik dialiri arus bolak-balik berfrekuensi tinggi. Arus ini menciptakan medan magnet yang juga berfrekuensi tinggi dan berubah-ubah. Jika panci berbahan logam feromagnetik (seperti besi atau stainless steel) diletakkan di atasnya, medan magnet yang berubah itu akan menginduksi arus Eddy yang besar di dasar panci. Karena hambatan listrik pada panci, arus Eddy ini menghasilkan panas secara langsung di panci, bukan di permukaan kompor. Ini membuatnya efisien dan aman (permukaan kompor tidak panas, hanya pancinya).

4. Mikrofon Dinamik¶

Mikrofon jenis ini mengubah gelombang suara menjadi sinyal listrik menggunakan prinsip GGL induksi. Gelombang suara membuat membran tipis (diafragma) bergetar. Diafragma ini terhubung dengan kumparan kecil yang ditempatkan di dalam medan magnet permanen. Getaran diafragma menyebabkan kumparan bergerak maju mundur dalam medan magnet. Gerakan ini menginduksi GGL pada kumparan, yang besarnya bervariasi sesuai dengan amplitudo dan frekuensi gelombang suara. GGL induksi inilah yang menjadi sinyal listrik output dari mikrofon.

5. Pembaca Kartu Magnetik dan RFID¶

Saat kamu menggesek kartu kredit atau kartu akses dengan strip magnetik, atau menggunakan kartu RFID (Radio Frequency Identification), prinsip GGL induksi ikut bermain. Pada pembaca kartu magnetik, gerakan strip magnetik melewati read head (kumparan kecil) menyebabkan perubahan medan magnet di kumparan, menginduksi sinyal listrik yang merepresentasikan data. Pada RFID pasif, reader mengirimkan medan magnet yang berubah, menginduksi GGL pada antena di tag RFID, yang kemudian menggunakan energi dari GGL itu untuk mengirimkan informasinya kembali.

6. Pengisian Daya Nirkabel (Wireless Charging)¶

Teknologi ini makin populer untuk mengisi daya smartphone atau perangkat lain. Mirip prinsip transformator, ada kumparan pemancar (di charging pad) yang dialiri arus AC untuk menghasilkan medan magnet yang berubah. Jika perangkat yang kompatibel diletakkan di atasnya, kumparan penerima di perangkat tersebut akan terinduksi GGL dari medan magnet yang berubah tadi. GGL induksi ini kemudian diubah menjadi arus DC untuk mengisi baterai.

7. Rem Elektromagnetik¶

Beberapa jenis rem, terutama pada kendaraan besar atau wahana seperti roller coaster, menggunakan rem elektromagnetik yang memanfaatkan arus Eddy. Sebuah magnet kuat (permanen atau elektromagnet) ditempatkan dekat dengan cakram atau rel logam yang bergerak. Gerakan logam memotong medan magnet menginduksi arus Eddy di dalamnya. Sesuai Hukum Lenz, arus Eddy ini menciptakan medan magnet yang melawan gerakan awal, sehingga menimbulkan gaya pengereman tanpa kontak fisik (sehingga minim aus).

8. Metal Detector¶

Alat pendeteksi logam ini bekerja dengan memancarkan medan magnet yang berubah dari satu kumparan (transmitter). Jika ada objek logam di dekatnya, medan magnet yang berubah itu akan menginduksi arus Eddy di dalam objek logam tersebut. Arus Eddy ini kemudian menciptakan medan magnetnya sendiri yang dideteksi oleh kumparan penerima (receiver) di alat tersebut. Perubahan fluks magnetik yang dideteksi oleh kumparan penerima menginduksi GGL yang menjadi sinyal adanya logam.

Image just for illustration

Wow, ternyata banyak sekali ya penerapannya! Dari membangkitkan listrik untuk seluruh kota sampai sekadar mengisi daya HP secara nirkabel. Semua berkat pemahaman dan pemanfaatan fenomena GGL induksi ini.

Fakta Menarik dan Sejarah Singkat Penemuan¶

• Michael Faraday adalah fisikawan otodidak. Dia memulai karirnya sebagai asisten lab dan penjilid buku, tapi punya rasa ingin tahu yang luar biasa dan kemampuan eksperimen yang brilian.
• Faraday menemukan induksi elektromagnetik pada 29 Agustus 1831, ketika dia berhasil membangkitkan arus listrik di kumparan kedua dengan mengubah arus di kumparan pertama yang berdekatan. Eksperimennya yang terkenal melibatkan magnet yang digerakkan masuk-keluar kumparan yang terhubung ke galvanometer (alat ukur arus kecil).
• Joseph Henry di Amerika juga menemukan fenomena serupa di waktu yang hampir bersamaan, tapi Faraday yang pertama kali mempublikasikannya. Atas kontribusinya, satuan induktansi dinamai “Henry”.
• Penemuan induksi elektromagnetik ini sering disebut sebagai salah satu penemuan paling penting dalam sejarah fisika dan teknik, karena membuka jalan bagi era listrik.

Tips Jitu Memahami GGL Induksi¶

Biar makin mantap memahami GGL induksi, coba deh praktikkan tips ini:

1. Fokus pada “Perubahan”: Ingat kuncinya adalah perubahan fluks magnetik. Kalau fluksnya konstan, meskipun besar, tidak akan ada GGL induksi. Selalu tanyakan, “Apa yang berubah di sini?”
2. Visualisasi Fluks Magnetik: Bayangkan garis-garis gaya magnet seperti aliran air. Fluks magnetik itu seperti jumlah air yang masuk melalui lubang kumparan. GGL induksi muncul kalau jumlah air yang masuk/keluar lubang itu berubah.
3. Pahami Hukum Lenz: Latihan menentukan arah arus induksi menggunakan Hukum Lenz. Ini butuh latihan dan pemahaman konsep melawan perubahan.
4. Lihat Contoh Nyata: Perhatikan alat-alat di sekitarmu yang menggunakan prinsip GGL induksi. Membayangkan cara kerjanya bisa membantu memahami konsep abstraknya.

Pentingnya GGL Induksi di Era Modern¶

Di zaman sekarang yang sangat bergantung pada listrik, peran GGL induksi sangatlah sentral. Sebagian besar energi listrik yang kita gunakan dihasilkan oleh generator yang bekerja berdasarkan prinsip GGL induksi. Distribusi listrik tegangan tinggi yang efisien berkat transformator juga tak lepas dari GGL induksi. Berbagai perangkat elektronik dan industri mengandalkan induktor dan memanfaatkan arus Eddy.

Bisa dibilang, GGL induksi adalah salah satu pilar penting peradaban modern. Pemahaman tentang fenomena ini bukan hanya menarik dari sisi ilmiah, tapi juga membuka mata kita betapa cerdasnya alam semesta ini bekerja dan betapa briliannya para ilmuwan terdahulu yang berhasil mengungkap rahasianya.

Gimana, sudah makin paham kan tentang GGL induksi? Ternyata nggak sesulit yang dibayangkan ya, dan penerapannya pun sangat dekat dengan kehidupan kita sehari-hari.

Punya pertanyaan lain atau ada pengalaman menarik terkait GGL induksi? Yuk, bagi ceritamu di kolom komentar di bawah!
