OH! Ternyata Ini Toh yang Dimaksud OHC pada Mesin Kendaraan!

Daftar Isi

• Mengenal Lebih Dekat OHC: Jantung Pacu Kendaraan Modern¶
• Cara Kerja Mesin OHC: Mengatur Ritme Pembakaran¶
• Jenis-Jenis Mesin OHC: SOHC dan DOHC¶
• Keunggulan Mesin OHC Secara Umum: Efisiensi dan Performa¶
• Kekurangan Mesin OHC: Kompleksitas dan Biaya¶
• Tips Perawatan Mesin OHC Agar Awet dan Optimal¶
• Fakta Menarik Seputar Camshaft dan Teknologi Katup¶
• Kesimpulan: OHC Sebagai Standar Mesin Modern¶

Mengenal Lebih Dekat OHC: Jantung Pacu Kendaraan Modern¶

Dalam dunia otomotif yang terus berkembang, istilah-istilah teknis seringkali terdengar familiar namun mungkin kurang dipahami maknanya secara mendalam. Salah satu istilah yang cukup sering muncul adalah OHC, atau Overhead Camshaft. Bagi para pecinta otomotif atau bahkan pengguna kendaraan sehari-hari, memahami apa itu OHC dan bagaimana cara kerjanya bisa memberikan wawasan yang menarik tentang mesin kendaraan yang kita gunakan.

Image just for illustration

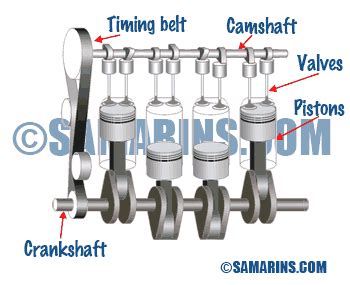

Secara sederhana, OHC adalah sebuah desain konfigurasi mesin pembakaran dalam yang menempatkan camshaft di atas kepala silinder (cylinder head). Camshaft sendiri merupakan komponen krusial yang bertugas mengatur buka tutup katup (valve) pada mesin. Katup ini penting untuk proses masuknya campuran bahan bakar dan udara serta keluarnya gas buang dari ruang pembakaran. Dengan penempatan camshaft di atas kepala silinder, desain OHC menawarkan beberapa keuntungan dibandingkan desain mesin yang lebih konvensional.

Sejarah Singkat OHC: Dari Awal Mula Hingga Popularitasnya¶

Konsep Overhead Camshaft sebenarnya bukanlah teknologi yang benar-benar baru. Ide ini sudah muncul sejak awal abad ke-20. Salah satu contoh awal penggunaan OHC adalah pada mobil Mors dari Prancis pada tahun 1901. Pada masa-masa awal perkembangan otomotif, desain OHC dianggap sebagai inovasi yang menjanjikan karena potensinya untuk meningkatkan performa mesin.

Image just for illustration

Namun, pada awalnya, teknologi OHC masih dianggap rumit dan mahal untuk diproduksi secara massal. Desain mesin dengan camshaft di dalam blok silinder (seperti pushrod atau OHV - Overhead Valve) lebih populer karena lebih sederhana dan lebih murah dalam hal manufaktur. Meski begitu, keunggulan performa yang ditawarkan OHC terus mendorong para insinyur untuk mengembangkan dan menyempurnakan teknologi ini.

Barulah pada pertengahan abad ke-20, teknologi OHC mulai mendapatkan popularitas yang lebih luas. Perkembangan dalam teknik manufaktur dan material memungkinkan produksi mesin OHC yang lebih andal dan ekonomis. Mobil-mobil sport dan mobil performa tinggi pada era tersebut mulai banyak mengadopsi desain OHC untuk memaksimalkan tenaga dan putaran mesin. Lambat laun, keunggulan OHC dalam hal efisiensi dan performa membuat teknologi ini semakin banyak digunakan pada berbagai jenis kendaraan, mulai dari mobil penumpang hingga sepeda motor. Saat ini, mayoritas kendaraan modern telah menggunakan mesin dengan konfigurasi OHC.

Cara Kerja Mesin OHC: Mengatur Ritme Pembakaran¶

Untuk memahami lebih dalam tentang OHC, penting untuk mengetahui bagaimana cara kerja mesin ini. Seperti yang disebutkan sebelumnya, camshaft pada mesin OHC terletak di atas kepala silinder. Camshaft ini memiliki tonjolan-tonjolan yang disebut cam lobe. Ketika camshaft berputar, cam lobe ini akan menekan komponen yang disebut valve lifter atau rocker arm. Gerakan ini kemudian diteruskan untuk membuka katup (valve) pada ruang bakar.

Image just for illustration

Proses buka tutup katup ini harus terjadi pada waktu yang tepat dan dengan durasi yang presisi agar mesin dapat bekerja secara efisien. Pembukaan katup masuk (intake valve) memungkinkan campuran udara dan bahan bakar masuk ke ruang bakar, sementara pembukaan katup buang (exhaust valve) memungkinkan gas sisa pembakaran keluar. Sinkronisasi antara gerakan piston, crankshaft, dan camshaft sangat penting untuk memastikan siklus pembakaran terjadi dengan benar.

Pada mesin OHC, camshaft biasanya digerakkan oleh crankshaft melalui rantai (timing chain) atau sabuk (timing belt). Rasio putaran antara crankshaft dan camshaft adalah 2:1, artinya camshaft berputar setengah kecepatan crankshaft. Hal ini penting karena dalam satu siklus pembakaran empat langkah (intake, compression, combustion, exhaust), setiap katup hanya perlu dibuka dan ditutup sekali.

Perbedaan Utama dengan Desain Mesin Lain: OHV dan SOHC¶

Untuk lebih memahami keunggulan OHC, kita perlu membandingkannya dengan desain mesin lain yang juga umum digunakan, yaitu OHV (Overhead Valve) dan SOHC (Single Overhead Camshaft - salah satu jenis OHC).

Mesin OHV (Overhead Valve) atau Pushrod:

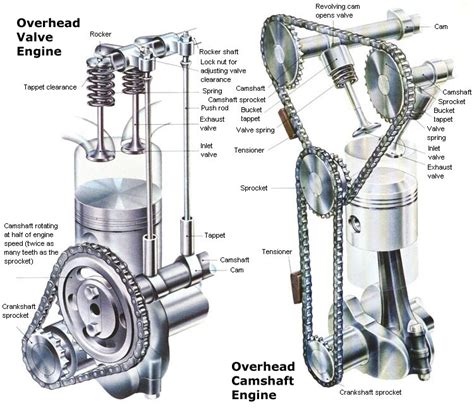

Pada mesin OHV, camshaft terletak di dalam blok silinder, di bawah kepala silinder. Gerakan dari camshaft diteruskan ke katup melalui batang pendorong (pushrod) dan rocker arm. Desain OHV cenderung lebih sederhana dan kompak, namun memiliki beberapa keterbatasan dalam hal putaran mesin tinggi dan efisiensi. Massa komponen yang bergerak (pushrod dan rocker arm) lebih besar, sehingga membatasi kemampuan mesin untuk berputar pada kecepatan tinggi.

Image just for illustration

Mesin SOHC (Single Overhead Camshaft):

SOHC adalah salah satu jenis desain OHC yang menggunakan satu camshaft di atas kepala silinder untuk mengatur semua katup (baik katup masuk maupun katup buang) dalam satu baris silinder. Pada mesin SOHC, camshaft dapat langsung menekan katup melalui valve lifter atau melalui rocker arm yang lebih pendek dibandingkan dengan mesin OHV. SOHC merupakan langkah maju dari OHV dalam hal efisiensi dan performa, namun masih memiliki keterbatasan dibandingkan dengan DOHC (yang akan dibahas selanjutnya).

Image just for illustration

Perbandingan Singkat:

Fitur	OHV (Pushrod)	SOHC	OHC (General)
Lokasi Camshaft	Blok Silinder	Kepala Silinder (Single)	Kepala Silinder
Mekanisme Katup	Pushrod, Rocker Arm	Valve Lifter/Rocker Arm	Valve Lifter/Rocker Arm
Kompleksitas	Lebih Sederhana	Lebih Kompleks	Lebih Kompleks
Putaran Mesin	Terbatas	Lebih Tinggi	Lebih Tinggi
Efisiensi	Kurang Efisien	Lebih Efisien	Lebih Efisien
Biaya Produksi	Lebih Murah	Lebih Mahal	Lebih Mahal

Jenis-Jenis Mesin OHC: SOHC dan DOHC¶

Seperti yang sudah disinggung sebelumnya, ada dua jenis utama mesin OHC yang umum digunakan, yaitu SOHC dan DOHC. Perbedaan utama antara keduanya terletak pada jumlah camshaft yang digunakan pada setiap kepala silinder.

SOHC (Single Overhead Camshaft): Satu Camshaft untuk Semua Katup¶

SOHC atau Single Overhead Camshaft menggunakan satu camshaft di atas setiap kepala silinder. Camshaft tunggal ini bertugas mengontrol baik katup masuk (intake valve) maupun katup buang (exhaust valve) untuk setiap silinder. Pada mesin SOHC, camshaft dapat menekan katup secara langsung melalui valve lifter (direct acting) atau melalui rocker arm.

Image just for illustration

Keuntungan SOHC:

• Lebih Sederhana dan Ringkas: Dibandingkan DOHC, mesin SOHC memiliki desain yang lebih sederhana karena hanya menggunakan satu camshaft per kepala silinder. Hal ini membuat mesin SOHC cenderung lebih ringan dan lebih kompak.
• Biaya Produksi Lebih Rendah: Karena komponen yang digunakan lebih sedikit, biaya produksi mesin SOHC biasanya lebih rendah dibandingkan DOHC.
• Torsi Putaran Rendah Lebih Baik: Mesin SOHC seringkali menghasilkan torsi yang lebih baik pada putaran mesin rendah hingga menengah. Hal ini membuat mesin SOHC cocok untuk penggunaan sehari-hari dan kondisi lalu lintas perkotaan.

Kekurangan SOHC:

• Kurang Optimal untuk Putaran Tinggi: Karena satu camshaft harus mengatur semua katup, desain SOHC mungkin kurang optimal untuk performa pada putaran mesin tinggi. Kontrol katup pada putaran tinggi bisa menjadi kurang presisi dibandingkan DOHC.
• Jumlah Katup Per Silinder Terbatas: Mesin SOHC umumnya menggunakan dua atau tiga katup per silinder (misalnya dua katup masuk dan satu katup buang, atau dua katup masuk dan dua katup buang). Desain SOHC kurang fleksibel untuk mengakomodasi jumlah katup yang lebih banyak per silinder.

DOHC (Double Overhead Camshaft): Dua Camshaft untuk Performa Maksimal¶

DOHC atau Double Overhead Camshaft menggunakan dua camshaft di atas setiap kepala silinder. Satu camshaft khusus untuk mengatur katup masuk (intake camshaft), dan satu camshaft lagi khusus untuk mengatur katup buang (exhaust camshaft). Desain DOHC memberikan kontrol katup yang lebih presisi dan fleksibel.

Image just for illustration

Keuntungan DOHC:

• Kontrol Katup Lebih Presisi: Dengan dua camshaft, desain DOHC memungkinkan kontrol katup yang lebih presisi dan independen. Waktu buka tutup katup masuk dan katup buang dapat dioptimalkan secara terpisah untuk setiap silinder.
• Performa Putaran Tinggi Lebih Baik: DOHC sangat ideal untuk performa pada putaran mesin tinggi. Kontrol katup yang lebih baik memungkinkan mesin DOHC untuk bernapas lebih efisien pada putaran tinggi, menghasilkan tenaga yang lebih besar.
• Fleksibilitas Jumlah Katup Per Silinder: Desain DOHC lebih fleksibel untuk menggunakan jumlah katup yang lebih banyak per silinder, seperti empat katup per silinder (dua katup masuk dan dua katup buang) atau bahkan lima katup per silinder. Jumlah katup yang lebih banyak meningkatkan aliran udara dan bahan bakar, yang juga berkontribusi pada peningkatan performa.

Kekurangan DOHC:

• Lebih Kompleks dan Mahal: Mesin DOHC lebih kompleks dan membutuhkan lebih banyak komponen dibandingkan SOHC. Hal ini membuat biaya produksi mesin DOHC lebih tinggi.
• Ukuran Mesin Lebih Besar: Karena menggunakan dua camshaft per kepala silinder, mesin DOHC cenderung memiliki ukuran yang lebih besar dibandingkan SOHC.
• Torsi Putaran Rendah Mungkin Kurang Optimal: Pada beberapa kasus, mesin DOHC mungkin menghasilkan torsi putaran rendah yang sedikit kurang optimal dibandingkan SOHC. Namun, perbedaan ini biasanya tidak signifikan dan seringkali dapat diatasi dengan teknologi variable valve timing.

Keunggulan Mesin OHC Secara Umum: Efisiensi dan Performa¶

Secara umum, mesin OHC (baik SOHC maupun DOHC) menawarkan beberapa keunggulan dibandingkan desain mesin yang lebih konvensional seperti OHV. Keunggulan-keunggulan ini menjadi alasan utama mengapa OHC menjadi desain mesin yang dominan pada kendaraan modern.

Image just for illustration

Baca Juga: loading

1. Efisiensi Pembakaran Lebih Baik:

Penempatan camshaft di atas kepala silinder pada mesin OHC memungkinkan desain ruang bakar yang lebih kompak dan efisien. Ruang bakar yang lebih kompak mengurangi jarak tempuh api (flame travel) selama proses pembakaran, sehingga pembakaran menjadi lebih cepat dan lebih sempurna. Pembakaran yang lebih efisien menghasilkan tenaga yang lebih besar dengan konsumsi bahan bakar yang lebih hemat.

2. Putaran Mesin Lebih Tinggi:

Desain OHC memungkinkan mesin untuk berputar pada kecepatan yang lebih tinggi dibandingkan OHV. Massa komponen yang bergerak pada sistem katup OHC (seperti valve lifter atau rocker arm yang lebih pendek) lebih ringan dibandingkan dengan pushrod dan rocker arm pada mesin OHV. Massa yang lebih ringan mengurangi inersia dan memungkinkan mesin untuk merespons perubahan putaran mesin dengan lebih cepat dan mencapai putaran mesin yang lebih tinggi.

3. Respons Gas Lebih Cepat:

Karena massa komponen yang bergerak lebih ringan dan sistem katup yang lebih langsung, mesin OHC cenderung memiliki respons gas yang lebih cepat dibandingkan OHV. Ketika pengemudi menekan pedal gas, mesin OHC merespons dengan lebih instan, memberikan pengalaman berkendara yang lebih responsif dan menyenangkan.

4. Potensi Pengembangan Lebih Besar:

Desain OHC lebih fleksibel dan memiliki potensi pengembangan yang lebih besar dibandingkan OHV. Teknologi-teknologi modern seperti variable valve timing (VVT) dan variable valve lift lebih mudah diimplementasikan pada mesin OHC untuk meningkatkan efisiensi dan performa mesin secara keseluruhan.

Kekurangan Mesin OHC: Kompleksitas dan Biaya¶

Meskipun menawarkan banyak keunggulan, mesin OHC juga memiliki beberapa kekurangan yang perlu dipertimbangkan. Kekurangan-kekurangan ini terutama berkaitan dengan kompleksitas desain dan biaya produksi.

Image just for illustration

1. Lebih Kompleks dan Rumit:

Desain mesin OHC lebih kompleks dan rumit dibandingkan OHV. Penempatan camshaft di atas kepala silinder membutuhkan mekanisme penggerak camshaft yang lebih kompleks, seperti rantai keteng (timing chain) atau sabuk keteng (timing belt). Jumlah komponen yang lebih banyak dan mekanisme yang lebih rumit dapat meningkatkan potensi masalah dan biaya perawatan.

2. Biaya Produksi Lebih Mahal:

Karena desain yang lebih kompleks dan jumlah komponen yang lebih banyak, biaya produksi mesin OHC cenderung lebih mahal dibandingkan OHV. Hal ini dapat mempengaruhi harga jual kendaraan yang menggunakan mesin OHC.

3. Perawatan yang Lebih Rumit:

Perawatan mesin OHC, terutama yang menggunakan timing belt, bisa lebih rumit dan mahal dibandingkan OHV. Penggantian timing belt harus dilakukan secara berkala sesuai rekomendasi pabrikan dan memerlukan keahlian khusus. Jika timing belt putus, dapat menyebabkan kerusakan serius pada mesin.

4. Ukuran Mesin Mungkin Lebih Besar (Terutama DOHC):

Mesin DOHC, khususnya, cenderung memiliki ukuran yang lebih besar dibandingkan SOHC atau OHV karena menggunakan dua camshaft per kepala silinder. Ukuran mesin yang lebih besar dapat mempengaruhi tata letak komponen di ruang mesin dan desain keseluruhan kendaraan.

Tips Perawatan Mesin OHC Agar Awet dan Optimal¶

Agar mesin OHC kendaraan Anda tetap awet dan bekerja optimal, perawatan rutin sangatlah penting. Berikut beberapa tips perawatan mesin OHC yang bisa Anda terapkan:

Image just for illustration

• Ganti Oli Mesin Secara Teratur: Oli mesin berfungsi melumasi dan mendinginkan komponen mesin, termasuk camshaft dan komponen katup. Ganti oli mesin secara teratur sesuai rekomendasi pabrikan kendaraan Anda. Gunakan oli mesin dengan spesifikasi yang sesuai untuk mesin OHC.
• Perhatikan Kondisi Timing Belt atau Timing Chain: Jika mesin OHC Anda menggunakan timing belt, perhatikan jadwal penggantiannya. Timing belt yang aus atau retak bisa putus dan menyebabkan kerusakan mesin yang parah. Jika mesin menggunakan timing chain, meskipun lebih awet, tetap perlu diperiksa secara berkala untuk memastikan kondisinya baik.
• Ganti Filter Oli dan Filter Udara Secara Berkala: Filter oli dan filter udara yang kotor dapat mengurangi performa mesin dan mempercepat keausan komponen. Ganti filter oli setiap kali ganti oli mesin, dan ganti filter udara sesuai jadwal yang direkomendasikan.
• Periksa dan Setel Celah Katup (Jika Diperlukan): Beberapa mesin OHC, terutama yang lebih tua, mungkin memerlukan penyetelan celah katup secara berkala. Celah katup yang tidak tepat dapat mempengaruhi performa mesin dan menimbulkan suara berisik. Konsultasikan buku manual kendaraan Anda atau mekanik terpercaya untuk mengetahui apakah mesin Anda memerlukan penyetelan celah katup dan kapan waktunya.
• Gunakan Bahan Bakar Berkualitas: Bahan bakar berkualitas buruk dapat menyebabkan penumpukan karbon di ruang bakar dan komponen katup, yang dapat mempengaruhi performa mesin dan keawetan komponen. Gunakan bahan bakar dengan oktan yang sesuai dengan rekomendasi pabrikan.
• Hindari Kebiasaan Mengemudi Agresif: Kebiasaan mengemudi agresif seperti sering memacu mesin pada putaran tinggi secara berlebihan dapat mempercepat keausan komponen mesin, termasuk komponen katup pada mesin OHC. Berkendara dengan lebih halus dan bijak dapat memperpanjang usia pakai mesin.

Fakta Menarik Seputar Camshaft dan Teknologi Katup¶

• Variable Valve Timing (VVT): Teknologi VVT memungkinkan camshaft untuk menyesuaikan waktu buka tutup katup secara dinamis berdasarkan kondisi mesin dan beban. VVT meningkatkan efisiensi bahan bakar, performa, dan mengurangi emisi gas buang. Ada berbagai jenis VVT, seperti VVT-i (Toyota), VTEC (Honda), VANOS (BMW), dan lain-lain.
• Variable Valve Lift (VVL): Selain VVT, ada juga teknologi VVL yang memungkinkan camshaft untuk mengubah ketinggian angkat katup (valve lift). VVL memberikan kontrol yang lebih detail terhadap aliran udara dan bahan bakar, sehingga dapat meningkatkan efisiensi dan performa mesin lebih lanjut.
• Desmodromic Valves: Beberapa produsen motor, terutama Ducati, menggunakan sistem katup desmodromic. Pada sistem desmodromic, katup tidak hanya dibuka oleh camshaft tetapi juga ditutup secara mekanis oleh camshaft, bukan menggunakan pegas katup seperti pada sistem konvensional. Sistem desmodromic memungkinkan kontrol katup yang sangat presisi pada putaran mesin tinggi.
• Camless Engine: Saat ini, ada juga penelitian dan pengembangan menuju mesin tanpa camshaft (camless engine). Pada mesin camless, katup dikontrol secara elektronik atau hidrolik, menghilangkan kebutuhan akan camshaft. Teknologi ini berpotensi memberikan kontrol katup yang sangat fleksibel dan efisien, namun masih dalam tahap pengembangan.

Kesimpulan: OHC Sebagai Standar Mesin Modern¶

Mesin OHC telah menjadi standar desain mesin pada kendaraan modern karena keunggulan-keunggulannya dalam hal efisiensi, performa, dan potensi pengembangan. Baik SOHC maupun DOHC memiliki kelebihan dan kekurangan masing-masing, dan pemilihan jenis OHC biasanya disesuaikan dengan kebutuhan dan target performa kendaraan. Dengan perawatan yang baik, mesin OHC dapat memberikan performa yang handal dan efisien untuk penggunaan sehari-hari maupun untuk kebutuhan performa yang lebih tinggi.

Semoga artikel ini memberikan pemahaman yang lebih baik tentang apa itu OHC dan bagaimana cara kerjanya. Jika ada pertanyaan atau pengalaman menarik seputar mesin OHC, jangan ragu untuk berbagi di kolom komentar di bawah ini!
