VLSM: Pengertian, Manfaat, dan Cara Kerjanya? Yuk, Kupas Tuntas!

Table of Contents

Memahami VLSM: Efisiensi Alamat IP di Jaringan Modern¶

Dalam dunia jaringan komputer, efisiensi penggunaan alamat IP adalah hal yang sangat krusial. Bayangkan jika kita membangun rumah tapi tidak memanfaatkan setiap ruangan dengan baik, tentu akan terasa boros dan kurang optimal. Nah, dalam jaringan IP, VLSM atau Variable Length Subnet Masking hadir sebagai solusi untuk mengatasi pemborosan alamat IP. VLSM memungkinkan kita untuk membagi jaringan menjadi subnet-subnet dengan ukuran yang berbeda-beda, sesuai dengan kebutuhan jumlah host di setiap subnet. Dengan kata lain, VLSM adalah teknik cerdas untuk memaksimalkan penggunaan alamat IP yang terbatas.

Image just for illustration

Masalah Pemborosan Alamat IP Tanpa VLSM¶

Sebelum VLSM populer, metode subnetting tradisional atau sering disebut FLSM (Fixed Length Subnet Masking) adalah cara utama untuk membagi jaringan. Dalam FLSM, setiap subnet yang dibuat memiliki ukuran yang sama. Misalnya, jika kita membagi jaringan kelas C dengan subnet mask /27, maka semua subnet akan memiliki 30 alamat host yang valid. Masalahnya muncul ketika kita memiliki subnet yang membutuhkan jumlah host yang jauh lebih sedikit, misalnya hanya 10 host. Menggunakan subnet dengan 30 alamat host di subnet yang hanya butuh 10 akan membuang 20 alamat IP yang seharusnya bisa digunakan di tempat lain. Pemborosan ini menjadi signifikan jika terjadi di banyak subnet dalam jaringan yang besar.

VLSM: Solusi Subnetting yang Lebih Fleksibel¶

VLSM hadir sebagai jawaban atas masalah pemborosan alamat IP yang disebabkan oleh FLSM. Dengan VLSM, kita tidak lagi terpaku pada ukuran subnet yang sama. Kita bisa membuat subnet dengan ukuran yang berbeda-beda sesuai dengan kebutuhan. Misalnya, kita bisa memiliki subnet dengan 10 host, 30 host, 100 host, bahkan lebih, dalam jaringan yang sama. Fleksibilitas ini memungkinkan kita untuk menggunakan alamat IP dengan lebih efisien dan menghindari pemborosan yang tidak perlu. VLSM seperti tukang jahit yang membuat pakaian sesuai ukuran badan, bukan pakaian seragam yang ukurannya sama untuk semua orang.

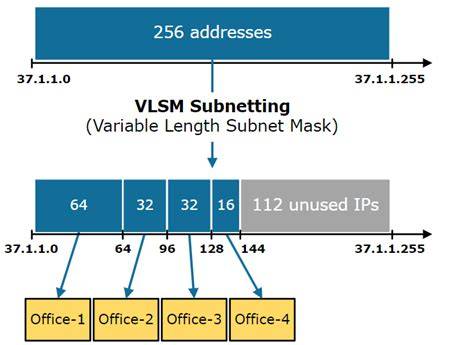

Cara Kerja VLSM: Memecah Jaringan Lebih Dalam¶

VLSM bekerja dengan prinsip yang mirip dengan subnetting biasa, namun dengan satu perbedaan kunci: subnet mask yang digunakan bisa bervariasi (variable length). Dalam FLSM, subnet mask selalu sama untuk semua subnet dalam jaringan utama. Sedangkan dalam VLSM, kita bisa menggunakan subnet mask yang berbeda untuk subnet yang berbeda, tergantung pada jumlah host yang dibutuhkan. Ini memungkinkan kita untuk memecah subnet menjadi subnet yang lebih kecil lagi (subnetting subnet), sehingga tercipta hierarki subnet yang lebih efisien.

Image just for illustration

Memahami Konsep CIDR dan Kaitannya dengan VLSM¶

CIDR (Classless Inter-Domain Routing) adalah notasi yang sangat erat kaitannya dengan VLSM. CIDR menggunakan notasi slash (/) diikuti dengan angka untuk menunjukkan jumlah bit network dalam subnet mask. Misalnya, /24 berarti 24 bit pertama adalah bagian network dan sisanya (32-24 = 8 bit) adalah bagian host. Notasi CIDR ini memudahkan kita untuk menentukan ukuran subnet dan jumlah host yang tersedia. VLSM sangat bergantung pada notasi CIDR karena memungkinkan kita untuk dengan mudah mengubah ukuran subnet mask sesuai kebutuhan. Dengan CIDR, kita bisa dengan fleksibel menentukan batas jaringan dan host dalam subnet.

Langkah-langkah Sederhana Implementasi VLSM¶

Untuk memahami cara kerja VLSM, mari kita lihat contoh sederhana. Misalkan kita memiliki jaringan kelas C dengan alamat 192.168.1.0/24 dan kita ingin membaginya menjadi beberapa subnet dengan kebutuhan host yang berbeda:

1. Subnet A: Membutuhkan 60 host.
2. Subnet B: Membutuhkan 25 host.
3. Subnet C: Membutuhkan 10 host.
4. Subnet D: Membutuhkan 5 host.

Langkah 1: Urutkan kebutuhan host dari yang terbesar hingga terkecil: Subnet A (60), Subnet B (25), Subnet C (10), Subnet D (5).

Langkah 2: Cari subnet mask yang sesuai untuk kebutuhan terbesar (Subnet A - 60 host). Kita membutuhkan minimal 6 bit host (2⁶ = 64, cukup untuk 60 host). Jadi, subnet mask yang sesuai adalah /26 (26 bit network, 6 bit host). Subnet pertama kita adalah 192.168.1.0/26.

Langkah 3: Lanjutkan ke kebutuhan berikutnya (Subnet B - 25 host). Kita membutuhkan minimal 5 bit host (2⁵ = 32, cukup untuk 25 host). Subnet mask yang sesuai adalah /27 (27 bit network, 5 bit host). Subnet kedua kita adalah 192.168.1.64/27 (dimulai setelah subnet pertama selesai).

Langkah 4: Lanjutkan untuk Subnet C (10 host) dan Subnet D (5 host) dengan cara yang sama. Untuk Subnet C, kita butuh 4 bit host (/28), dan untuk Subnet D, kita butuh 3 bit host (/29). Subnet ketiga dan keempat akan menjadi 192.168.1.96/28 dan 192.168.1.112/29.

Dengan VLSM, kita berhasil membagi jaringan awal menjadi empat subnet dengan ukuran yang berbeda-beda, sesuai kebutuhan masing-masing. Kita tidak membuang banyak alamat IP seperti jika menggunakan FLSM. Proses ini mungkin terlihat sedikit rumit pada awalnya, namun dengan latihan dan pemahaman konsepnya, VLSM akan menjadi alat yang sangat berguna dalam manajemen alamat IP.

Keuntungan dan Kekurangan Menggunakan VLSM¶

Seperti teknik jaringan lainnya, VLSM memiliki kelebihan dan kekurangan. Memahami keduanya akan membantu kita memutuskan kapan dan bagaimana VLSM sebaiknya diterapkan.

Image just for illustration

Keuntungan Utama VLSM: Efisiensi dan Skalabilitas¶

• Efisiensi Alamat IP: Keuntungan paling signifikan dari VLSM adalah penggunaan alamat IP yang jauh lebih efisien. Dengan subnet yang disesuaikan ukurannya, kita meminimalkan pemborosan alamat IP, terutama dalam jaringan besar dengan banyak subnet yang berbeda ukuran. Ini sangat penting di era keterbatasan alamat IPv4.
• Skalabilitas Jaringan: VLSM membuat jaringan lebih skalabel. Kita bisa dengan mudah menambahkan subnet baru dengan ukuran yang sesuai tanpa harus mengubah keseluruhan struktur pengalamatan. Ini memudahkan pertumbuhan dan pengembangan jaringan di masa depan.
• Fleksibilitas Desain Jaringan: VLSM memberikan fleksibilitas yang lebih besar dalam mendesain jaringan. Kita bisa menyesuaikan ukuran subnet dengan kebutuhan topologi jaringan, misalnya memisahkan departemen yang berbeda dengan subnet yang berbeda ukuran sesuai jumlah perangkat di masing-masing departemen.
• Manajemen Jaringan yang Lebih Baik: Dengan subnet yang terstruktur dan efisien, manajemen jaringan menjadi lebih mudah. Kita bisa lebih mudah mengontrol lalu lintas jaringan, menerapkan kebijakan keamanan, dan melakukan troubleshooting.

Kekurangan VLSM: Kompleksitas dan Perencanaan Awal¶

• Kompleksitas Perhitungan: Perhitungan VLSM memang lebih kompleks dibandingkan FLSM. Kita perlu lebih teliti dalam menentukan subnet mask dan alamat jaringan untuk setiap subnet. Kesalahan perhitungan bisa menyebabkan masalah konektivitas jaringan. Namun, saat ini banyak subnet calculator online yang bisa membantu mempermudah perhitungan VLSM.
• Perencanaan Awal yang Matang: Implementasi VLSM membutuhkan perencanaan awal yang lebih matang. Kita perlu menganalisis kebutuhan host di setiap bagian jaringan dengan cermat sebelum menentukan ukuran subnet dan alokasi alamat IP. Perencanaan yang buruk bisa menyebabkan masalah di kemudian hari jika kebutuhan host berubah atau jaringan berkembang.
• Potensi Fragmentasi Jaringan: Jika tidak direncanakan dengan baik, VLSM bisa menyebabkan fragmentasi alamat IP yang berlebihan. Terlalu banyak subnet kecil bisa membuat tabel routing menjadi lebih besar dan kompleks. Oleh karena itu, penting untuk menyeimbangkan efisiensi dan kompleksitas dalam desain VLSM.

Contoh Penerapan VLSM dalam Berbagai Skala Jaringan¶

VLSM dapat diterapkan di berbagai skala jaringan, dari jaringan rumah kecil hingga jaringan perusahaan besar. Fleksibilitas VLSM membuatnya cocok untuk berbagai kebutuhan.

Image just for illustration

Studi Kasus: Jaringan Kantor Kecil dengan VLSM¶

Bayangkan sebuah kantor kecil dengan beberapa departemen: IT (15 host), Marketing (10 host), dan Keuangan (5 host). Tanpa VLSM, kita mungkin akan menggunakan subnet /27 untuk semua departemen, yang akan membuang banyak alamat IP. Dengan VLSM, kita bisa merancang subnet sebagai berikut:

• Subnet IT: 192.168.10.0/28 (14 host usable, cukup untuk 15 dengan mempertimbangkan network address dan broadcast address)
• Subnet Marketing: 192.168.10.16/28 (14 host usable)
• Subnet Keuangan: 192.168.10.32/29 (6 host usable)

Dengan VLSM, kita hanya menggunakan alamat IP yang benar-benar dibutuhkan, dan lebih efisien dibandingkan menggunakan FLSM dengan subnet yang sama besar. Ini sangat cocok untuk jaringan kecil yang ingin memaksimalkan sumber daya yang terbatas.

Studi Kasus: Jaringan Perusahaan Besar dengan VLSM¶

Dalam jaringan perusahaan besar, VLSM menjadi sangat krusial. Perusahaan besar biasanya memiliki banyak departemen, cabang, dan jenis perangkat yang berbeda, masing-masing dengan kebutuhan host yang berbeda pula. Misalnya:

• Data Center: Membutuhkan subnet besar untuk server dan infrastruktur (mungkin ratusan host).
• Departemen R&D: Membutuhkan subnet sedang untuk workstation dan perangkat pengembangan (mungkin puluhan host).
• Departemen HR: Membutuhkan subnet kecil untuk komputer karyawan (mungkin belasan host).
• Jaringan Wireless Guest: Membutuhkan subnet kecil untuk akses internet tamu (mungkin puluhan host, tapi bisa dibatasi).
• Jaringan VoIP: Membutuhkan subnet terpisah untuk perangkat VoIP (mungkin puluhan host).

Dengan VLSM, perusahaan dapat membagi jaringan menjadi subnet-subnet yang disesuaikan dengan kebutuhan masing-masing area. Ini tidak hanya menghemat alamat IP, tetapi juga meningkatkan keamanan, performa jaringan, dan kemudahan manajemen. VLSM memungkinkan perusahaan besar untuk membangun jaringan yang kompleks dan skalabel tanpa kehabisan alamat IP.

Tips dan Panduan Praktis Implementasi VLSM¶

Implementasi VLSM yang sukses membutuhkan perencanaan dan perhatian terhadap detail. Berikut beberapa tips dan panduan praktis yang bisa membantu:

Image just for illustration

Perencanaan yang Matang: Kunci Keberhasilan VLSM¶

• Analisis Kebutuhan Host: Langkah pertama adalah menganalisis kebutuhan host di setiap bagian jaringan. Identifikasi berapa banyak host yang dibutuhkan untuk setiap departemen, lokasi, atau jenis perangkat. Pertimbangkan juga pertumbuhan jaringan di masa depan.
• Desain Topologi Jaringan: Rencanakan topologi jaringan secara keseluruhan. Tentukan bagaimana subnet-subnet akan saling terhubung, perangkat router dan switch yang akan digunakan, dan bagaimana lalu lintas jaringan akan dialirkan.
• Alokasi Alamat IP yang Terstruktur: Buat rencana alokasi alamat IP yang terstruktur. Urutkan subnet berdasarkan ukuran kebutuhan host dari terbesar hingga terkecil. Alokasikan blok alamat IP secara berurutan untuk meminimalkan fragmentasi dan memudahkan manajemen.
• Dokumentasi yang Jelas: Dokumentasikan semua aspek perencanaan VLSM dengan jelas. Catat alamat jaringan, subnet mask, rentang alamat host yang valid, dan tujuan setiap subnet. Dokumentasi yang baik akan sangat membantu dalam manajemen dan troubleshooting jaringan di kemudian hari.

Manfaatkan Tools: Subnet Calculator dan Simulator Jaringan¶

• Subnet Calculator Online: Gunakan subnet calculator online untuk mempermudah perhitungan VLSM. Banyak tool gratis tersedia di internet yang bisa membantu menghitung subnet mask, alamat jaringan, rentang host, dan broadcast address secara otomatis.
• Simulator Jaringan: Jika memungkinkan, gunakan simulator jaringan seperti Packet Tracer atau GNS3 untuk memvalidasi desain VLSM sebelum diimplementasikan di jaringan fisik. Simulator memungkinkan kita untuk menguji konfigurasi jaringan, melihat aliran data, dan mengidentifikasi potensi masalah sebelum jaringan live.

Dokumentasi dan Monitoring Jaringan Setelah Implementasi¶

• Update Dokumentasi Secara Berkala: Perbarui dokumentasi jaringan secara berkala setiap kali ada perubahan konfigurasi atau penambahan subnet baru. Dokumentasi yang up-to-date sangat penting untuk manajemen jaringan jangka panjang.
• Monitoring Jaringan: Lakukan monitoring jaringan secara teratur setelah implementasi VLSM. Pantau penggunaan alamat IP, performa jaringan, dan identifikasi potensi masalah sejak dini. Monitoring yang baik akan membantu memastikan jaringan berjalan optimal dan efisien.

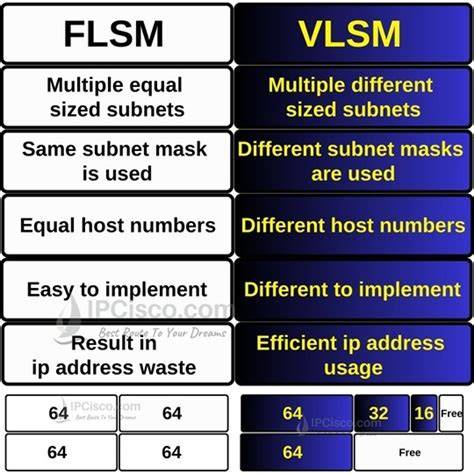

VLSM vs. Subnetting Tradisional (FLSM): Kapan Menggunakan Masing-masing?¶

VLSM dan FLSM adalah dua teknik subnetting yang berbeda. Memahami perbedaan mendasar antara keduanya akan membantu kita memilih teknik yang tepat untuk kebutuhan jaringan kita.

Image just for illustration

Perbandingan Langsung: Fleksibilitas vs. Kesederhanaan¶

Fitur	VLSM (Variable Length Subnet Masking)	FLSM (Fixed Length Subnet Masking)
Ukuran Subnet	Bervariasi, disesuaikan kebutuhan	Sama untuk semua subnet dalam jaringan utama
Efisiensi IP	Sangat efisien, meminimalkan pemborosan IP	Kurang efisien, potensi pemborosan IP tinggi
Kompleksitas	Lebih kompleks dalam perhitungan dan perencanaan	Lebih sederhana dalam perhitungan dan perencanaan
Fleksibilitas	Sangat fleksibel, cocok untuk berbagai skala jaringan	Kurang fleksibel, cocok untuk jaringan sederhana
Skalabilitas	Sangat skalabel, mudah dikembangkan	Kurang skalabel, sulit dikembangkan jika kebutuhan berubah
Perencanaan Awal	Membutuhkan perencanaan awal yang lebih matang	Perencanaan awal lebih sederhana

Kapan Menggunakan VLSM dan Kapan FLSM?¶

• Gunakan VLSM jika:

  • Anda memiliki jaringan dengan kebutuhan host yang bervariasi antar subnet.
  • Efisiensi alamat IP adalah prioritas utama.
  • Jaringan Anda skalabel dan berpotensi berkembang di masa depan.
  • Anda memiliki sumber daya untuk perencanaan dan implementasi yang lebih kompleks.
  • Contoh: Jaringan perusahaan besar, jaringan kampus, jaringan penyedia layanan internet (ISP).

• Gunakan FLSM jika:

  • Anda memiliki jaringan yang sederhana dengan kebutuhan host yang relatif sama antar subnet.
  • Kesederhanaan implementasi lebih diutamakan daripada efisiensi alamat IP.
  • Jaringan Anda kecil dan tidak banyak berubah di masa depan.
  • Anda tidak memiliki sumber daya untuk perencanaan VLSM yang kompleks.
  • Contoh: Jaringan rumah kecil, jaringan laboratorium sederhana, jaringan dengan sedikit perangkat.

Pada dasarnya, VLSM adalah pilihan yang lebih baik untuk jaringan modern yang kompleks dan skalabel, terutama di era keterbatasan alamat IPv4. FLSM mungkin masih relevan untuk jaringan yang sangat sederhana, namun dalam banyak kasus, efisiensi dan fleksibilitas VLSM menjadikannya pilihan yang lebih unggul.

Fakta Menarik Seputar VLSM dan Dunia Subnetting¶

Subnetting dan VLSM adalah konsep fundamental dalam jaringan IP yang terus berkembang seiring waktu. Berikut beberapa fakta menarik yang mungkin belum Anda ketahui:

Image just for illustration

Sejarah Singkat VLSM dan Evolusi Subnetting¶

• Awal Mula Subnetting: Subnetting pertama kali diperkenalkan pada tahun 1985 sebagai cara untuk mengatasi keterbatasan kelas alamat IP (kelas A, B, C) dan meningkatkan fleksibilitas pengalamatan.
• Munculnya VLSM: VLSM dikembangkan pada awal tahun 1990-an sebagai solusi untuk mengatasi pemborosan alamat IP yang masih terjadi pada FLSM. VLSM memungkinkan penggunaan subnet mask yang berbeda-beda dalam jaringan yang sama, meningkatkan efisiensi penggunaan alamat IP secara signifikan.
• Peran CIDR: Notasi CIDR (Classless Inter-Domain Routing) yang diperkenalkan pada tahun 1993 memainkan peran penting dalam adopsi VLSM. CIDR menyederhanakan representasi subnet mask dan memungkinkan penggunaan subnet mask yang lebih fleksibel, yang sangat dibutuhkan dalam VLSM.
• IPv6 dan Subnetting: Meskipun IPv6 memiliki ruang alamat yang sangat besar, konsep subnetting tetap relevan. Subnetting di IPv6 digunakan untuk tujuan organisasi jaringan, keamanan, dan manajemen lalu lintas. VLSM juga dapat diterapkan di IPv6, meskipun kebutuhan efisiensi alamat IP tidak sekritis di IPv4.

Standar dan Protokol yang Terkait dengan VLSM¶

• RFC 950: Dokumen RFC (Request for Comments) 950 adalah salah satu dokumen awal yang mendefinisikan konsep subnetting.
• RFC 1812: RFC 1812 membahas persyaratan untuk router IPv4, termasuk dukungan untuk subnetting dan VLSM.
• Protokol Routing: Protokol routing seperti RIPv2, OSPF, dan EIGRP mendukung VLSM. Protokol-protokol ini mampu memahami subnet mask yang berbeda-beda dan melakukan routing dengan benar dalam jaringan VLSM. Protokol routing yang lebih modern seperti BGP juga mendukung VLSM.

Kesimpulan: VLSM Sebagai Pilar Penting Jaringan Modern¶

VLSM adalah teknik subnetting yang sangat penting dalam jaringan komputer modern. Kemampuannya untuk mengoptimalkan penggunaan alamat IP, meningkatkan skalabilitas, dan memberikan fleksibilitas desain jaringan menjadikannya pilar penting dalam membangun infrastruktur jaringan yang efisien dan efektif. Meskipun perhitungan dan perencanaan VLSM mungkin terasa sedikit kompleks pada awalnya, manfaat yang ditawarkannya jauh lebih besar, terutama dalam jaringan yang besar dan kompleks. Dengan pemahaman yang baik tentang VLSM dan implementasi yang tepat, kita dapat membangun jaringan yang tidak hanya berfungsi dengan baik, tetapi juga hemat sumber daya dan siap menghadapi tantangan perkembangan teknologi di masa depan.

Bagaimana pengalaman Anda dengan VLSM? Apakah Anda punya tips atau trik lain dalam implementasi VLSM? Mari berbagi di kolom komentar!
